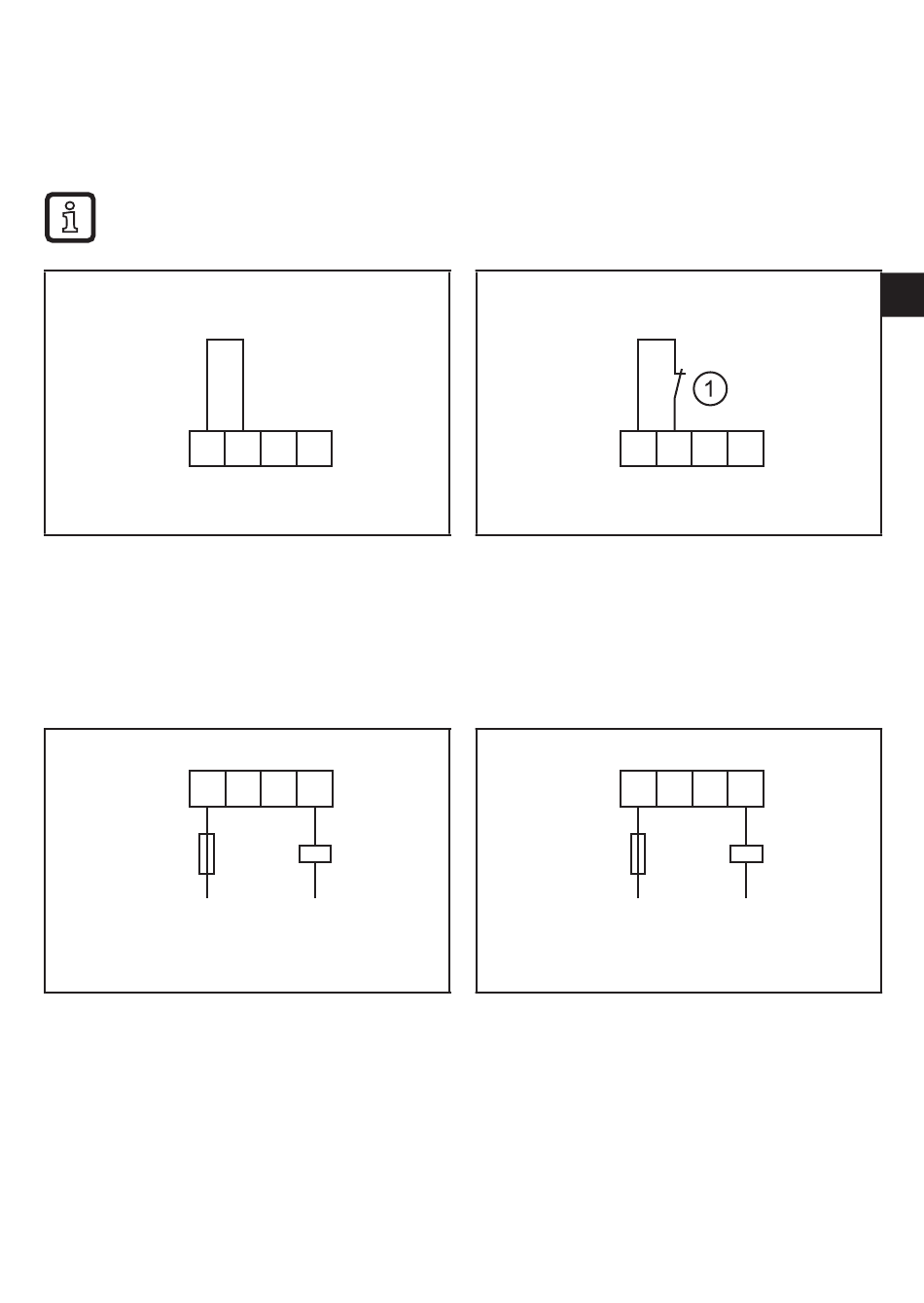

7.5 Terugmeldcontact
► Terugmeldcontact op ingang A2 (Y4-Y5) aansluiten�
► Karakteristieke gegevens van de ingang in acht nemen (→ 11 Technische
gegevens)�
Als de bewakingsfunctie niet nodig is, kunnen de klemmen Y4-Y5
permanent overbrugd worden�
A2
Y4
Zonder bewaking met brug
7.6 Schakeluitgangen 13-14 en 23-24
► De te sturen last aansluiten op uitgangen C1 (13-14) en/of C2 (23-24)�
► Maximale und minimale belasting in acht nemen (→ 11 Technische gegevens).
C1
13
3,6 A
L1
L+
Schakeluitgangen
Y5 Y6
Y7
14
K1
N
GND
A2
Y4
1: Terugmeldcontact (verbreker)
C2
23
3,6 A
L1
L+
Y5 Y6
Y7
24
K2
N
GND
NL
17
