5 Functie

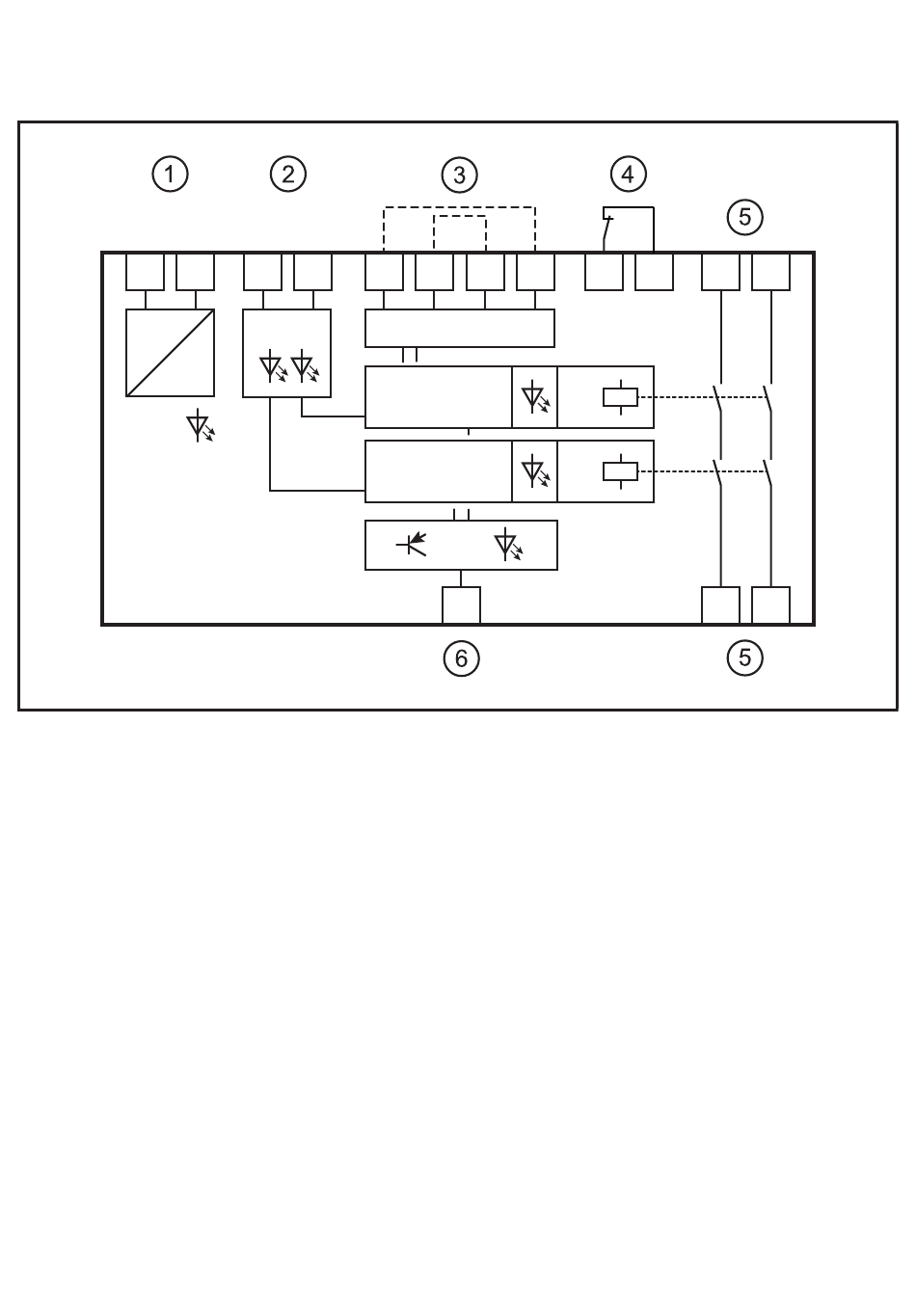

5.1 Blokschema
24 V DC
L+
L-
DC
DC
power
1: Voedingsspanning
2: Ingangen
3: Schakelpunt instelling (bruggen)
5.2 Functioneringsprincipe
Het apparaat is een 2-kanaals systeem voor impulsverwerking dat een
onderschrijding van het toerental of stilstand herkent� Daarvoor neemt het
apparaat de pulsreeksen van 2 aangesloten impulsgevers op�
De microprocessoren berekenen de frequentie die daaruit voortkomt� Door de
frequentie van de werkelijke en gewenste waarde constant te vergelijken, herkent
het apparaat het onderschrijden van de ingestelde schakelpunten�
8
E1
E2
S34 S43
S33
S44
inputs
switchpoint
controller 1
controller 2
Y2
Y6
Y4
Y4
K1
K2
fault
Y7
4: Terugmeldcontact
5: Schakeluitgangen "stilstand"
6: Transistoruitgang "fout"
Y5
Y5
13
23
14
24
