5.3 Schakelfunctie
In de zin van een "veilige stilstandmelding" trekt de uitgangsrelais bij
onderschrijden van het schakelpunt of bij stilstand aan�
De uitgangsrelais K1/K2 schakelen (trekken aan), als het ingestelde schakelpunt
lager dan 5 % is� Deze schakelen terug (vallen af) als het ingestelde schakelpunt
hoger dan 5 % is�

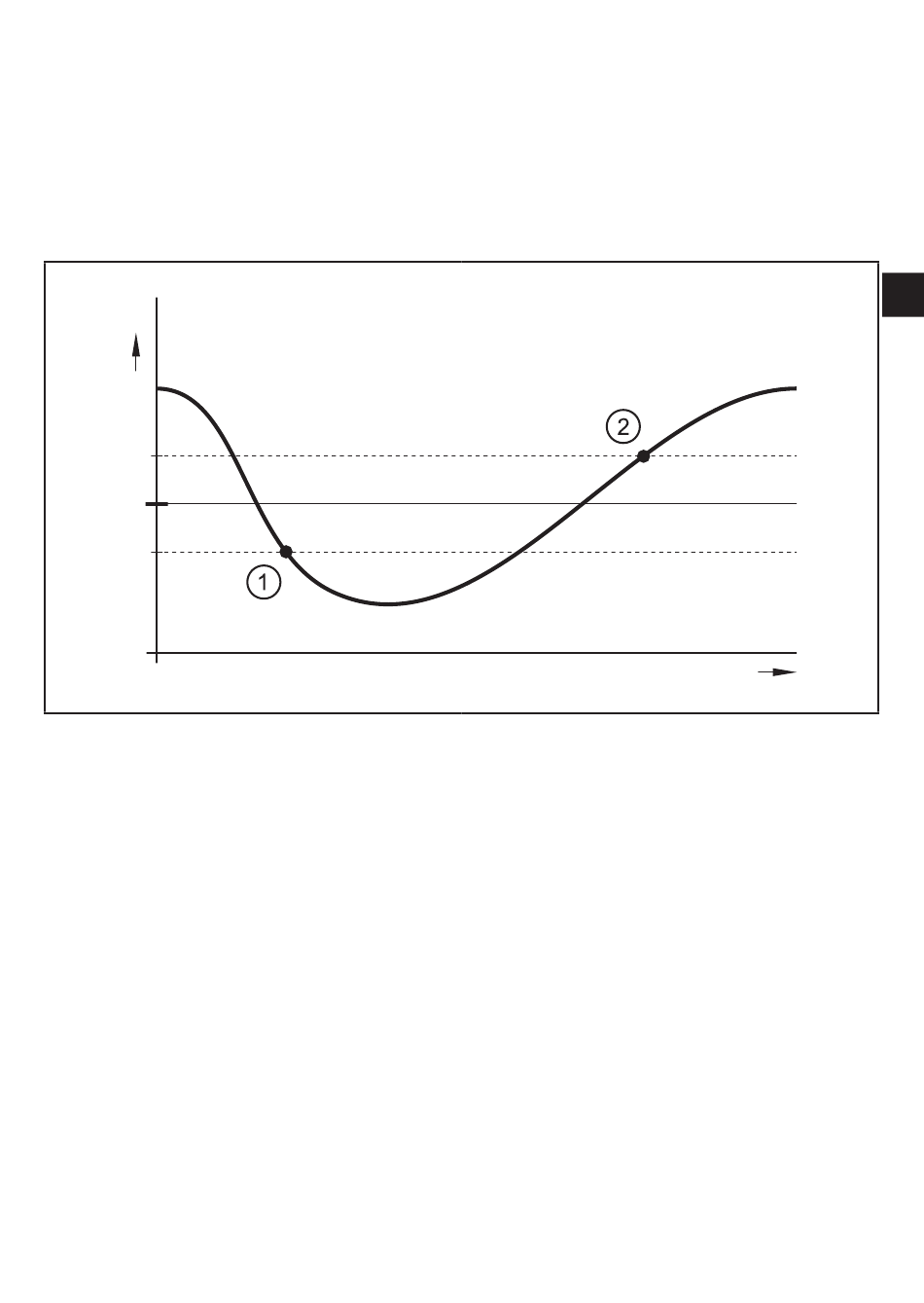

[Hz]
f
1,05
1,00
− 5 %
0,95
Schakelfunctie
bijv� schakelpunt instelling 1 Hz
5.4 Schakelpunt instelling
Via een extern ingangscircuit kan uit 4 ingestelde waarden een schakelpunt
worden geselecteerd (0,2 / 0,5 / 1 / 2 Hz)�
(→ 7.3 Schakelpunt instelling)
5.5 Schakeluitgangen 13-14 en 23-24
Elk ingangskanaal werkt op een uitgangsrelais�
De maaktcontacten van de uitgangsrelais K1/K2 zijn in serie geschakeld� De
schakeluitgangen zijn gesloten wanneer beide uitgangsrelais geschakeld hebben�
Met de schakeluitgangen kan bijv� een deurvergrendeling worden aangestuurd�
1: Schakeluitgangen sluiten
Melding "stilstand"
2: Schakeluitgangen openen
Melding "geen stilstand"
+ 5 %
t
