6.
A
Opgelet!
Risico op materiële schade door mechani-
sche vervorming!
Als u beide zijmantels demonteert, kan het
product mechanisch kromtrekken, wat tot
schade aan bijv. de leidingen kan leiden,
waardoor lekken kunnen ontstaan.
▶
Demonteer altijd slechts één zijmantel,
nooit beide zijmantels tegelijk.
7.
Sluit de gaskraan.
8.
Sluit de onderhoudskranen in de CV-aanvoerleiding,
CV-retourleiding en in de koudwaterleiding als dat nog
niet gebeurd is.
9.
Zorg ervoor dat er geen water op stroomvoerende on-
derdelen (b.v. de schakelkast) druppelt.
10.
Demonteer de luchtaanzuigbuis.
11.
Gebruik alleen nieuwe afdichtingen en schroeven.

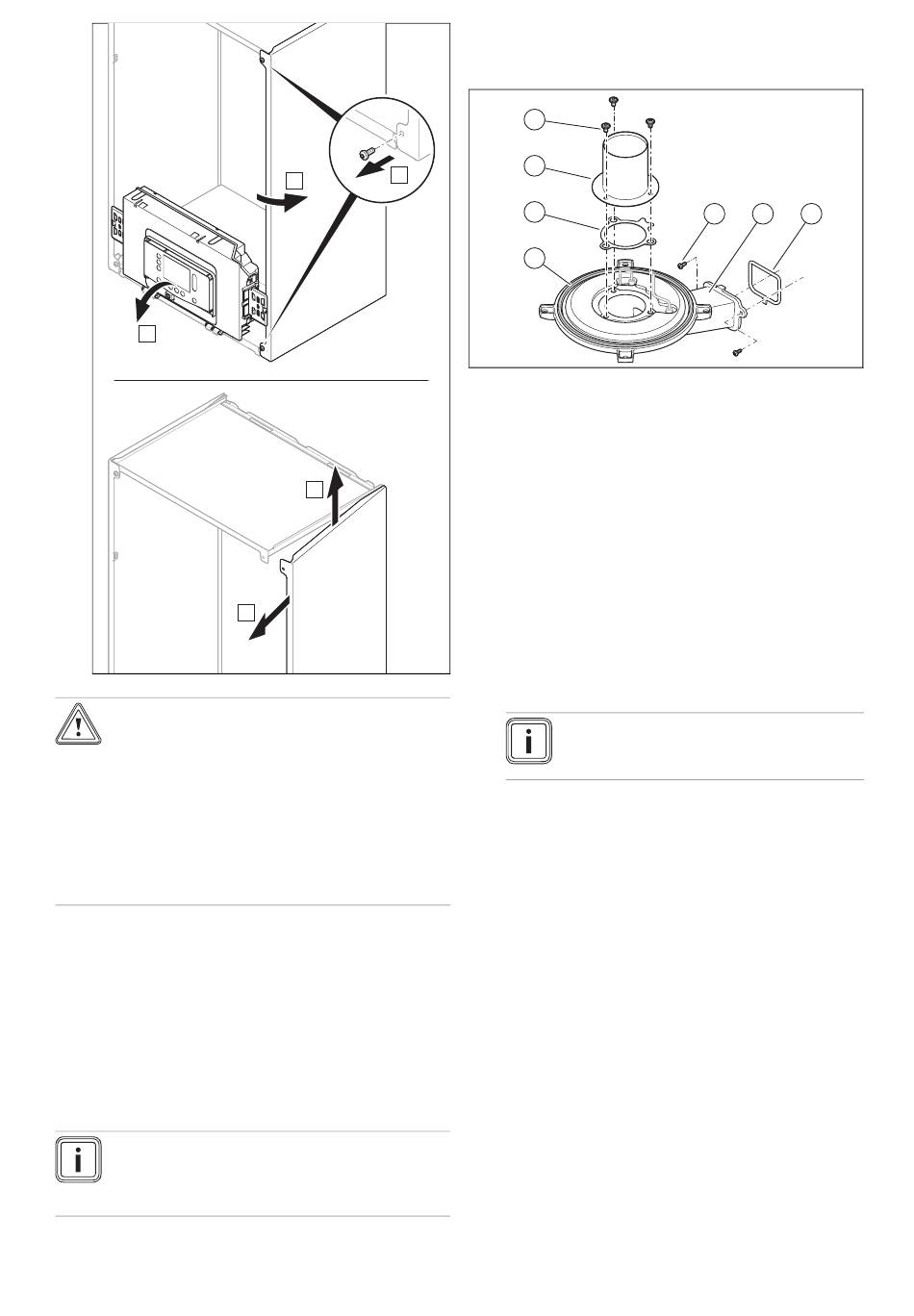

11.7.3 Brander vervangen
Aanwijzing
Vervang nooit alleen de brander, maar altijd de
branderflens, de brander en de regelelektrode, en
alle afdichtingen.
188
2×1
B
C
D
E
1.
Demonteer de compacte thermomodule.
(→ Pagina 182)
2.
Demonteer de ontstekingselektrode. (→ Pagina 193)
4
3
2
1
3.
Schroef de twee schroeven (5) tussen branderflens (6)
en ventilator uit.
4.
Haal de branderflens eraf.
5.
Monteer de nieuwe brander (3) met een nieuwe bran-
derafdichting (2) op de nieuwe branderflens.
6.
Schroef de drie schroeven (4) vast.
–
Aanhaalmoment: 6 Nm
7.
Monteer de nieuwe branderflens met een nieuwe bran-
derflensafdichting (1). Vervang de afdichting (7) tussen
branderflens en ventilator.
8.
Schroef de twee schroeven van de branderflens vast.
–
Aanhaalmoment: 5,5 Nm
9.
Monteer de nieuwe regelelektrode op de nieuwe bran-
derflens. (→ Pagina 193)
10.
Plaats de ontstekingselektrode met een nieuwe afdich-
ting.
Aanwijzing
Raak de ontstekings- en regelelektrode al-
leen aan op het keramische deel.
11.
Bouw de compacte thermomodule in. (→ Pagina 183)
11.7.4 Ventilator vervangen
1.
Demonteer het gasblok. (→ Pagina 189)
Installatie- en onderhoudshandleiding 0020282231_03
5
6
7
