Installatie
Aansluiting aardleiding
Gebruik voor de aansluiting van de aardleiding
op de UMG511 een ringkabelschoen.
Voedingsspanning
Voor de werking van de UMG511 is een
voedingsspanning nodig. Het soort en de hoogte,
de vereiste voedingsspanning wordt op het
typeplaatje aangegeven.
Zorg er voor het aanleggen van de voedingsspanning
voor, dat spanning en frequentie met de gegevens
op het typeplaatje overeenkomen.
De voedingsspanning moet via een UL/IEC-
toegelaten zekering aangesloten worden.
c
Voorzichtig: Levensgevaar!
De aansluiting aardleiding op het
a p p a r a a t m o e t a b s o l u u t m e t
d e a a rd i n g v a n h e t s y s t e e m
verbonden worden.
14
Zekering
L1
L2
L3
N PE

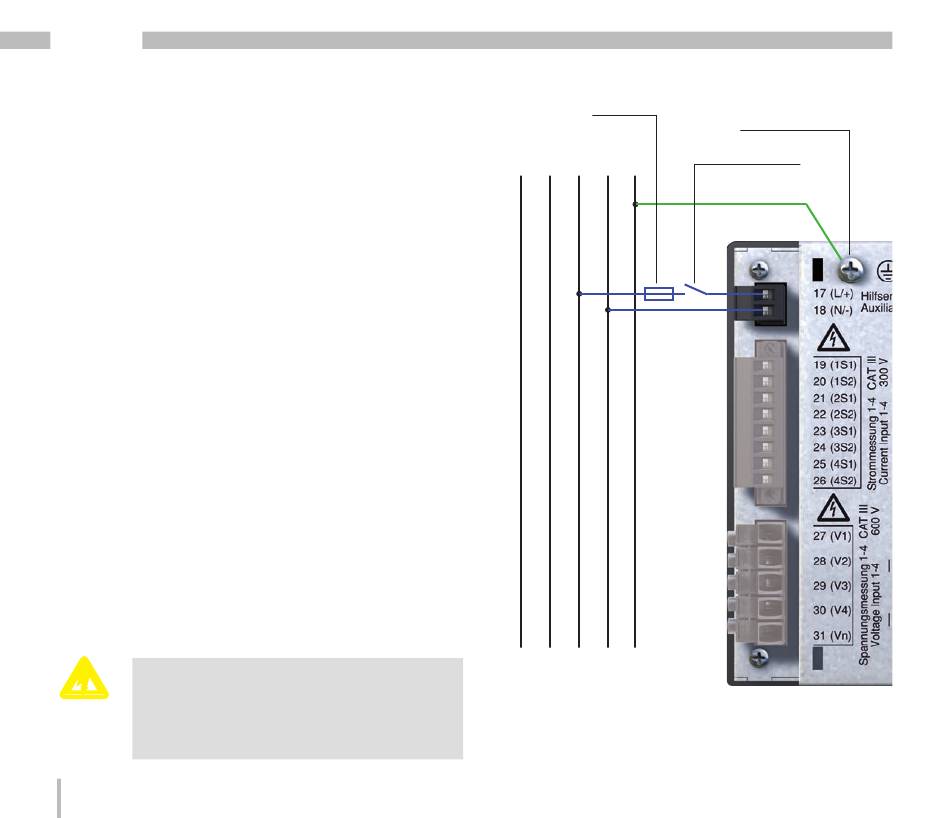

Afb.
aansluitvoorbeeld;
de voedingsspanning aan een UMG511.
Aansluitplek
van de aardleiding
Scheidingsvoorziening
Aardleiding
aansluiting
van
