UMG 511
Digitale ingangen
De UMG511 heeft 8 digitale ingangen. De digitale
ingangen zijn verdeeld in twee groepen met elk
4 ingangen. Elke groep heeft een gezamenlijke
afname.

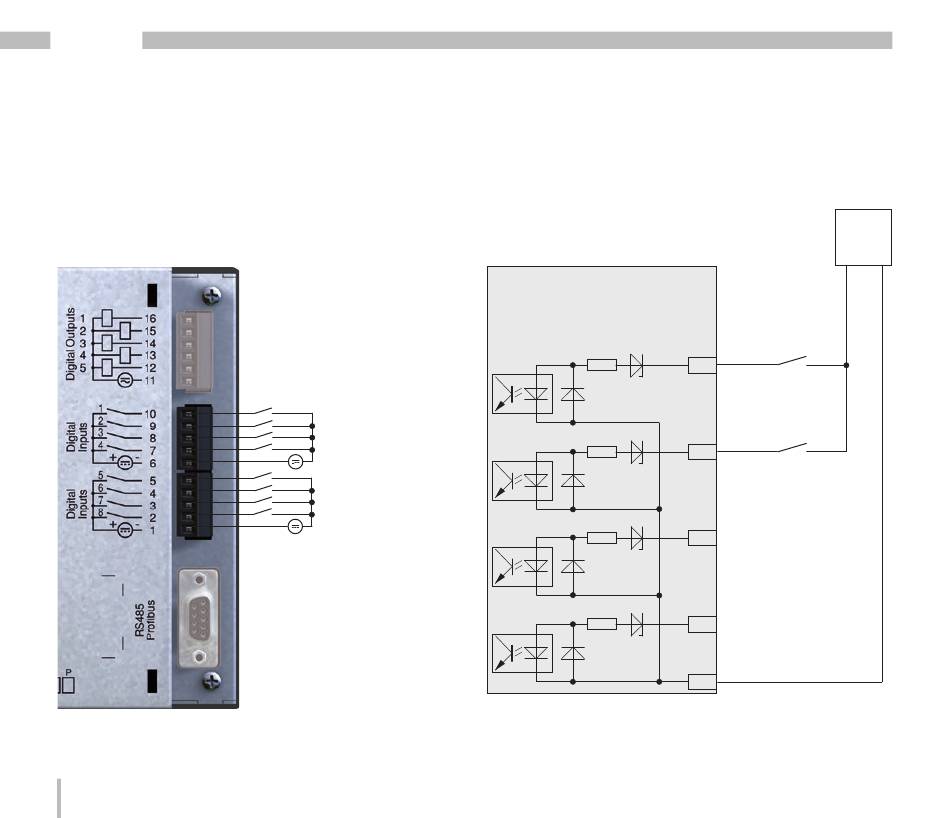

Afb. voorbeeld voor de aansluiting van digitale
ingangen.
38
+
-
-
+
UMG511
Digitale ingangen 1-4
Digital Inputs 1-4
3,9V
4k
Input 1
3,9V
4k
Digital
Input 2
3,9V
4k
Digital
Input 3
3,9V
4k
Digital
Input 4
Afb. voorbeeld voor de aansluiting van de externe
contacten S1 en S2 aan de digitale ingangen 1 en 2.
24V
Externe
hulpspanning
S1
10
Digital
S2
9
8
7
6
DC
-
+
