UMG 511
Spanningsmeting
Driefase-4-leidersystemen
De UMG511 kan in driefase-4-leidersystemen
(TN-, TT-net) met een geaarde nulleider gebruikt
worden. De lichamen van de elektrische installatie
zijn geaard.
347V/600V 50/60Hz
L1
L2
L3
N
PE
V4
V1
V2
Aarding
van het
Spanningsmeting
systeem
UMG 511

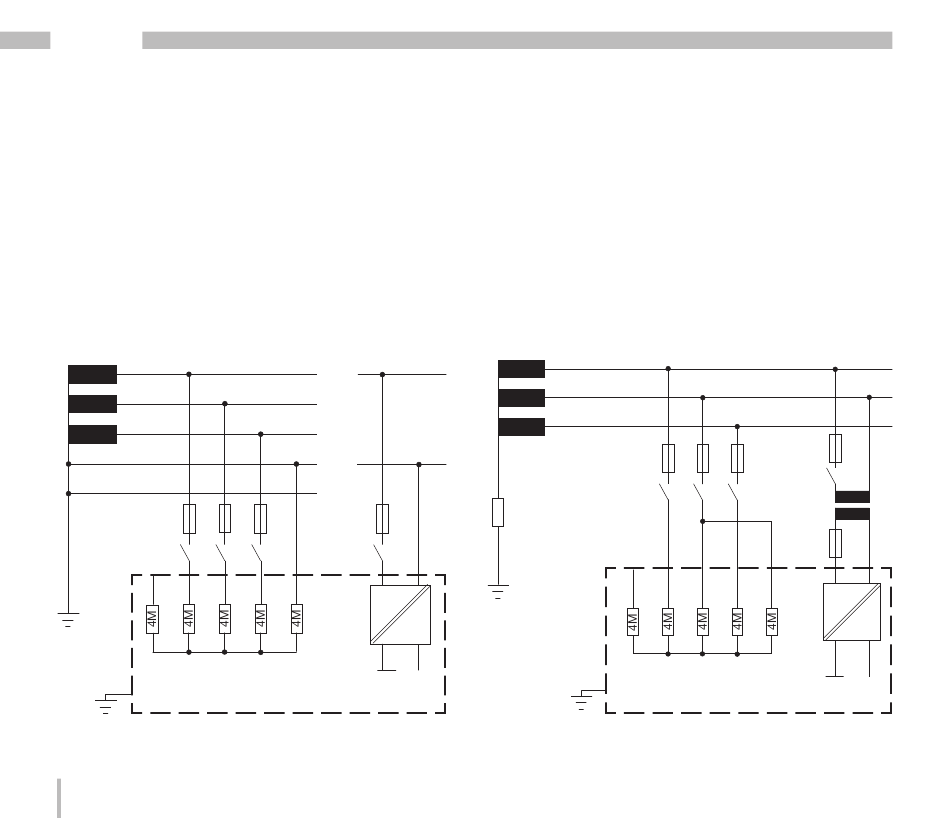

Afb. principe-schakelschema, UMG511 in het
TN-net.
16
L1
240V
50/60Hz
N
V3
Vref
AC/DC
DC
Hulpenergie
Driefase-3-leidersystemen
Voor het gebruik in IT-netwerken is de UMG511
slechts beperkt geschikt, omdat de meetspanning
tegen de behuizingspotentiaal gemeten wordt
en de ingangsimpedantie van het apparaat
een
afleidstroom
tegen
De afleidstroom kan de isolatiebewaking in IT-
netwerken tot activeren brengen.
De aansluitingsvarianten met spanningsomvormer
zijn onbeperkt geschikt voor IT-netwerken.
L1
L2
L3
Impedantie
V4
Aarding van
het systeem
Spanningsmeting
UMG511
Afb. principe-schakelschema, UMG511 in het IT-
net zonder N.
aarde
veroorzaakt.
600V 50/60Hz
V2
V3
Vref
V1
AC/DC
Hulpenergie
DC
