Over deze taak
OPMERKING:
Deze procedure geldt alleen voor computers die worden geleverd met een geïnstalleerde 5G WWAN-kaart.
OPMERKING:
Wanneer u de beschermkap van de WWAN-kaart opnieuw installeert, moet u ervoor zorgen dat de beschermkap in
de klemmen op de I/O-dochterkaart is geplaatst.

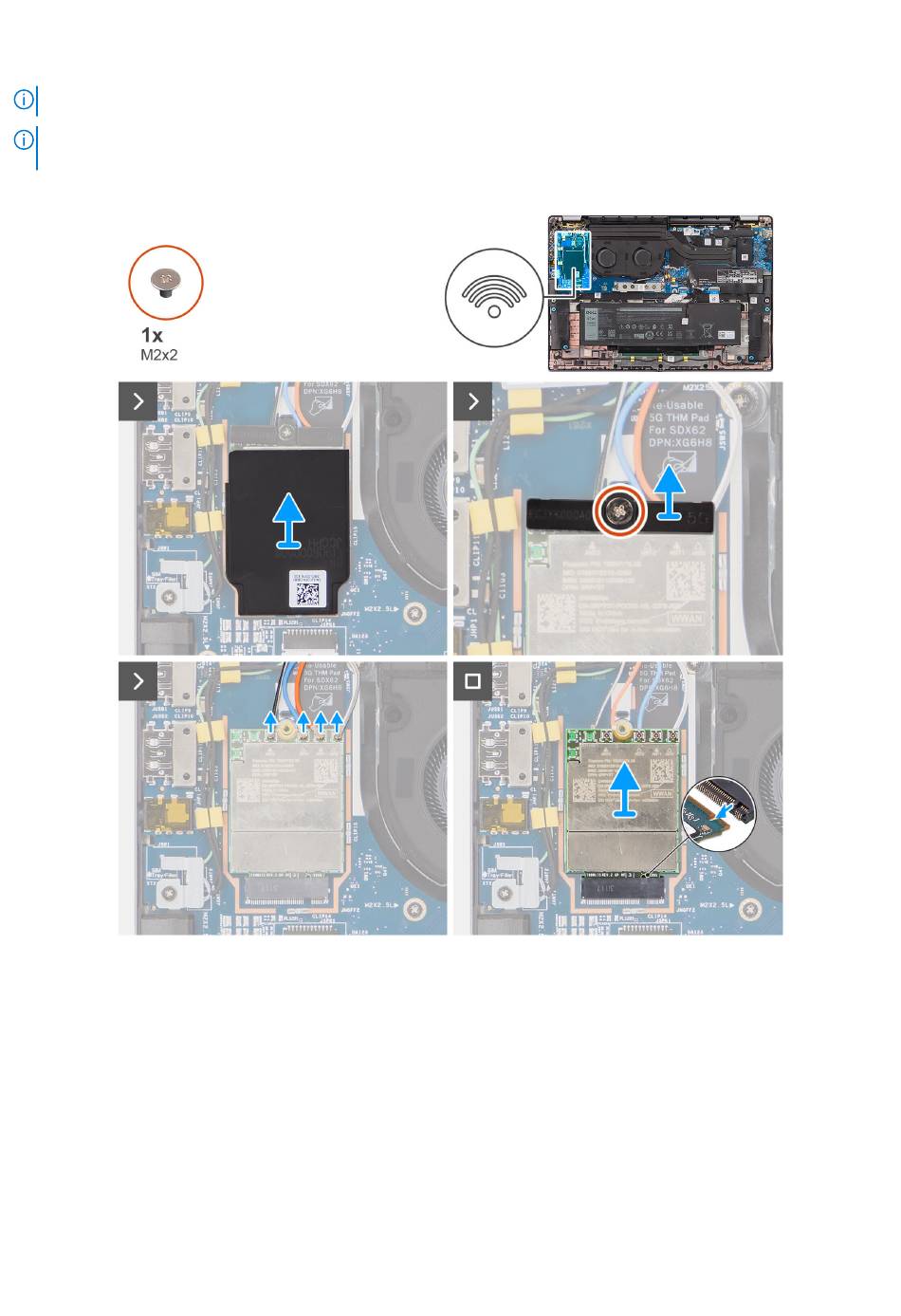

De volgende afbeeldingen geven de locatie van de 5G WWAN-kaart aan en bieden een visuele weergave van de verwijderingsprocedure.
Afbeelding 22. De 5G WWAN-kaart verwijderen
Stappen
1. Wrik de WWAN-beschermkap los van de linkerkant van de beschermkap en verwijder deze uit de computer.
2. Til de 5G WWAN-kaartbeugel van de I/O-dochterkaart.
3. Verwijder de enkele schroef (M2x2) waarmee de 5G WWAN-kaartbeugel aan de I/O-dochterkaart wordt bevestigd.
4. Koppel de antennekabels onder de rubberen spons los van de connectoren op de 5G WWAN-kaart.
5. Schuif en verwijder de 5G WWAN-kaart uit het M.2-kaartslot op de I/O-dochterkaart.
52
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
