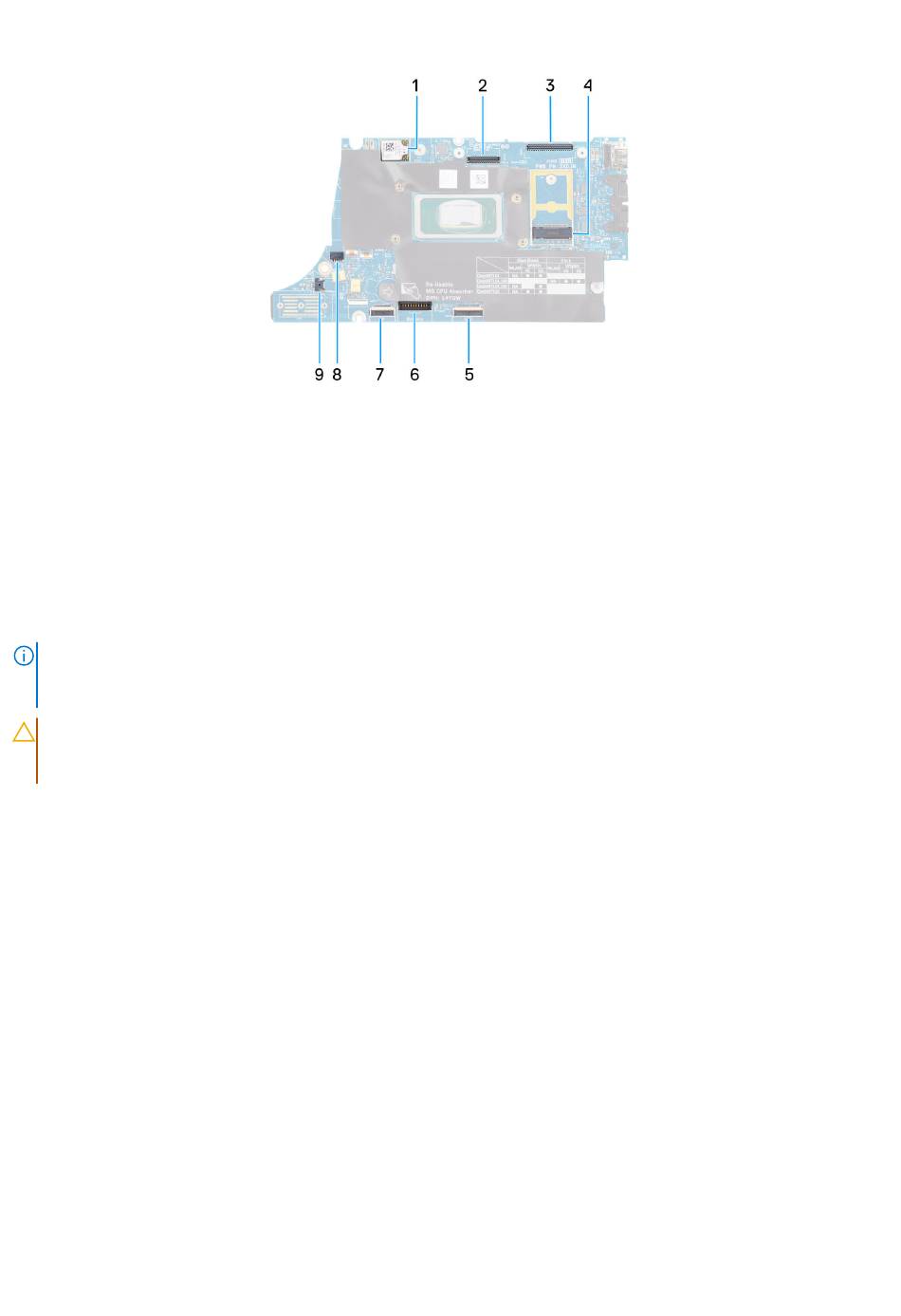

Afbeelding 54. Bijschriften voor de systeemkaart
1. WWAN-kaart
2. LCD-connector
3. Kabelconnector voor touchscreen en IR-camera
4. M.2 SSD-connector
5. USH-dochterkaart FFC-connector
6. Batterijkabelconnector
7. Clickpad FFC-connector
8. Connector van knoopcelbatterij
9. Ventilatorconnector
OPMERKING:
Voor computers die worden geleverd zonder WWAN-kaart wordt er vooraf een WWAN-afscherming en WWAN-
beugel op de computer geïnstalleerd. Dit betekent dat u de stappen in het gedeelte WWAN-kaart verwijderen/installeren moet volgen
om de WWAN-afscherming en WWAN-beugel te verwijderen voordat u de systeemkaart verwijdert.
WAARSCHUWING:
Installeer de koelplaat pas nadat u de systeemkaart hebt geïnstalleerd, omdat er twee schroeven
(M2x3) onder de koelplaat zitten waarmee de systeemkaart aan de computer wordt bevestigd die eerst moeten worden
geïnstalleerd.
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
83
