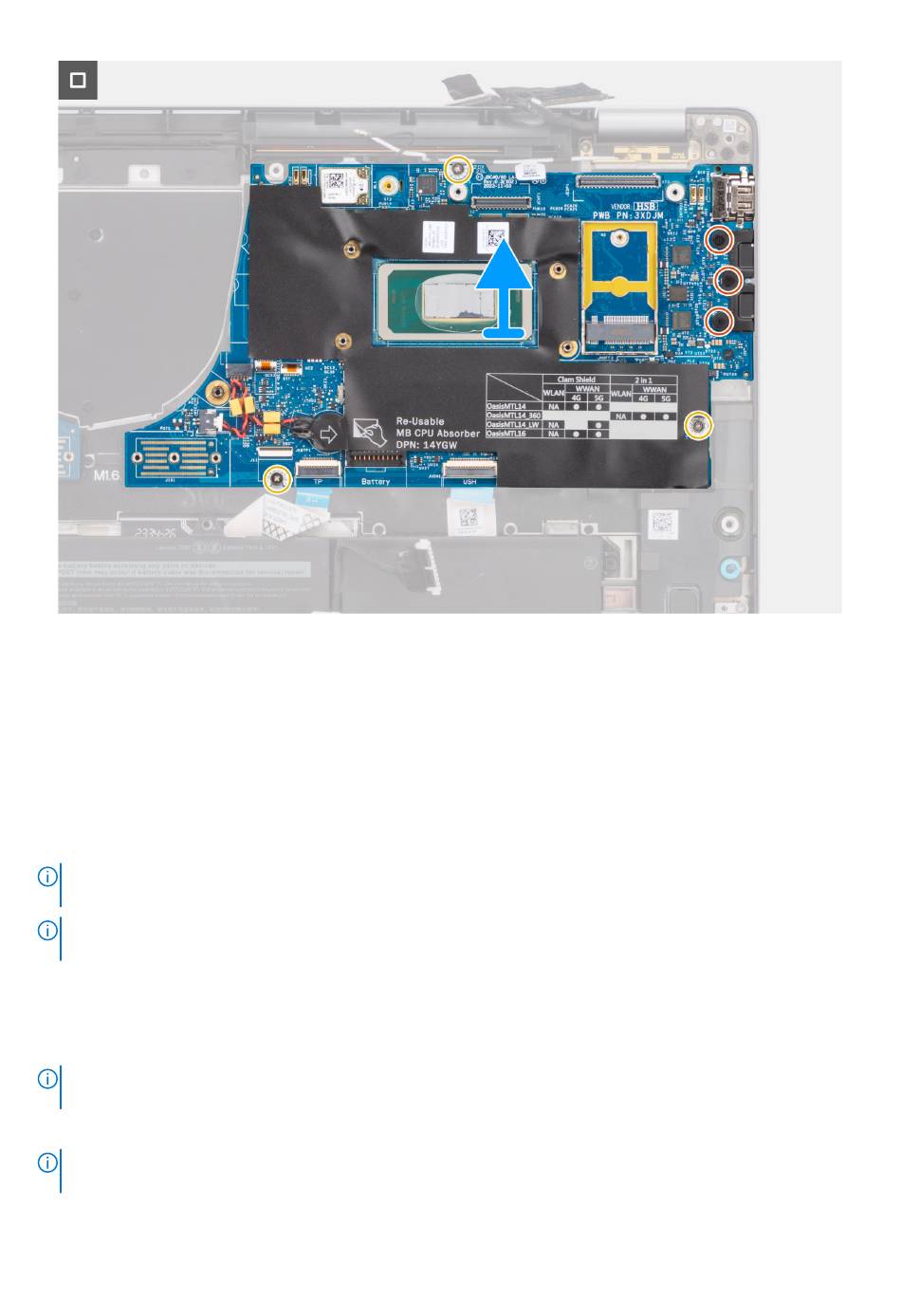

Afbeelding 51. De systeemkaart verwijderen
Stappen
1. Verwijder de zes schroeven (M2x4) waarmee de bridgeconnectorkaart van de I/O-dochterkaart is bevestigd.
2. Verwijder de enkele schroef (M2x2) waarmee de WLAN-modulebeugel wordt bevestigd.
3. Verwijder de twee schroeven (M2x2) waarmee de beugel van de beeldschermkabel aan de systeemkaart wordt bevestigd.
4. Verwijder de WLAN-hoofd- en aux-antenne van de WLAN-module.
5. Verwijder de WLAN-modulebeugel uit de computer.
6. Verwijder de beugel van de beeldschermkabel uit de computer.
7. Verwijder de bridgeconnectorkaart van de I/O-dochterkaart uit de computer.
OPMERKING:
Wanneer u de bridgeconnectorkaart van de I/O-dochterkaart opnieuw installeert, lijnt u de connector uit zodat de
pijlen op de connector omhoog zijn gericht in de richting van de koelplaat- en ventilatoreenheid.
OPMERKING:
Wanneer u de bridgeconnectorkaart van de I/O-dochterkaart opnieuw installeert, worden de zes schroeven
(M2x4) in de juiste volgorde bevestigd (1 > 2 > 3 > 4 > 5 > 6), zoals aangegeven op de FPC.
8. Koppel de (1) camerakabel, (2) beeldschermkabel, (3) flexibele platte kabel van de clickpad en (4) flexibele platte kabel van de
USH-dochterkaart (voor modellen die worden geleverd met een USH-dochterkaart) los van de systeemkaart.
9. Verwijder de drie schroeven (M2x2.5) waarmee de systeemkaart op zijn plaats wordt bevestigd.
10. Verwijder de systeemkaart uit de computer.
OPMERKING:
Voor Latitude 7640 laptopmodellen met een 5G WWAN-kaart: als u de systeemkaart vervangt, trekt u de sticker
van de CPU-opnemer los en draagt u deze over naar de nieuwe systeemkaart.
11. Til en verwijder de systeemkaart voorzichtig uit de palmsteun- en toetsenbordeenheid.
OPMERKING:
Bij het vervangen van de systeemkaart voor de modellen moeten de sticker van de CPU-opnemer (bovenkant) en
de CPU-beugelopnemer (onderkant) worden losgehaald en naar de nieuwe systeemkaart worden overgedragen.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
81
