Over deze taak

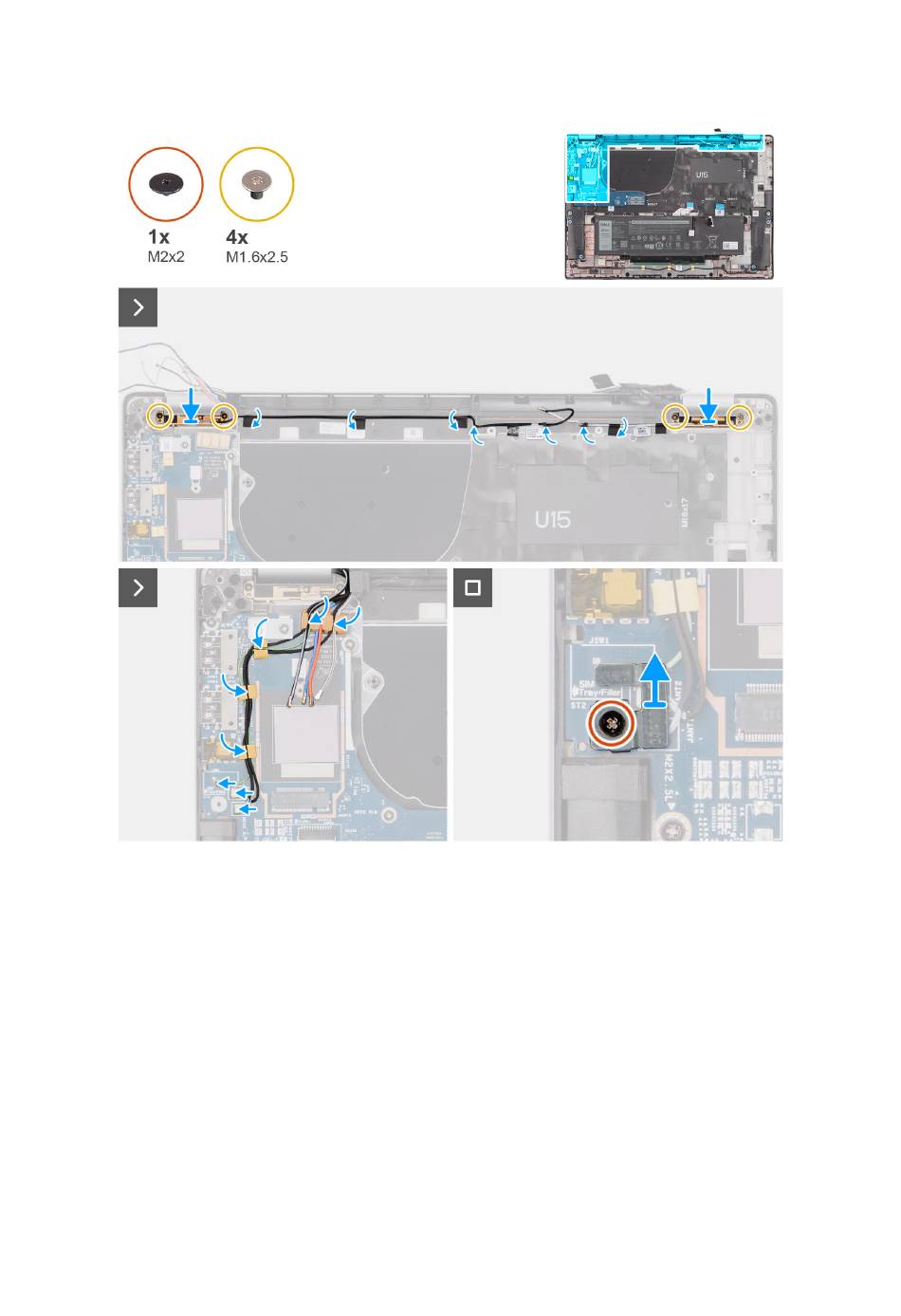

De volgende afbeeldingen geven de locatie van de WLAN-antennemodule aan en bieden een visuele weergave van de installatieprocedure.
Afbeelding 58. De WLAN-antennemodule installeren
Stappen
1. Schuif en plaats de WLAN-antennemodule terug in het slot van de WLAN-antennemodule op de systeemkaart.
2. Leid de WLAN-antennekabels door de kabelgeleiders op de systeemkaart.
3. Plaats de vier schroeven (M1.6x2.5) terug waarmee de beugel van de WLAN-antennemodule aan de systeemkaart wordt bevestigd.
4. Verwijder de stukjes tape waarmee de zwarte WLAN Aux-antennekabel op de systeemkaart wordt bevestigd.
5. Sluit de antennekabels aan op de connectoren.
6. Koppel de twee Darwin-antennekabels en de groene P-sensorkabel van de routeringsgeleider aan de I/O-dochterkaart.
7. Lijn de beugel van de Darwin-antennekabel uit en plaats deze op de systeemkaart.
8. Voor computers die worden geleverd met WWAN-antennes plaats u de enkele schroef (M2x2) terug waarmee de beugel van de
Darwin-antennekabel aan de systeemkaart is bevestigd.
Vervolgstappen
1. Installeer de
2-cels batterij
of de
3-cels
batterij, afhankelijk van welke van toepassing is.
2. Installeer de koelplaat.
3. Installeer de WWAN-kaart.
