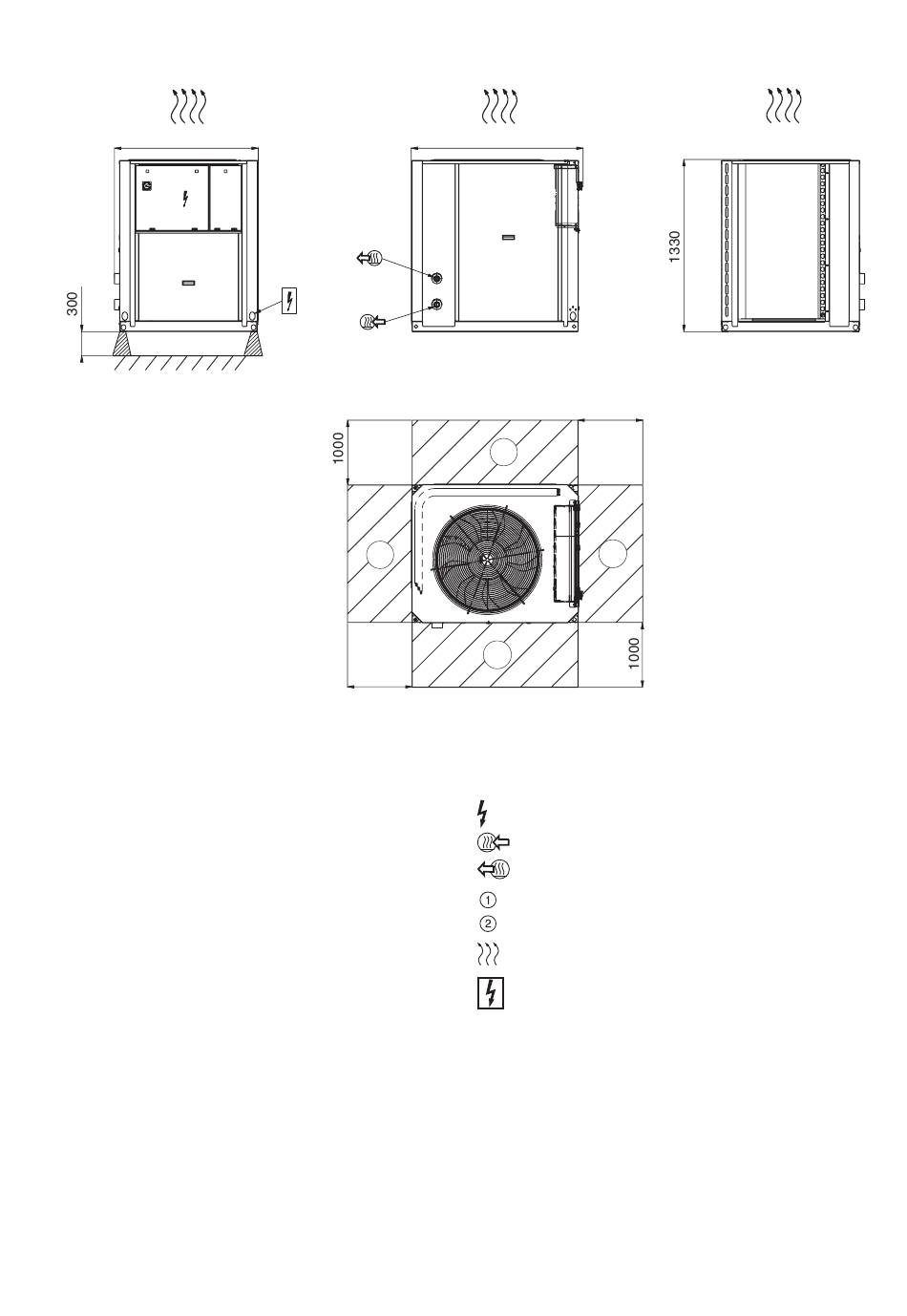

3 - AFMETINGEN, BENODIGDE VRIJE RUIMTE

3.1 - 61AF 022-035, units met of zonder hydromodule

1110
OPMERKINGEN:
A
Niet-officiële maatschetsen.Gebruik bij het ontwerpen
van een installatie altijd de officiële Carrier maatschet-
sen. Deze worden meegeleverd of zijn op aanvraag
verkrijgbaar. Zie voor zwaartepunten, de plaats van de
bevestigingsgaten en de gewichtsverdeling de officiële
maatschetsen.
B
Bij installaties bestaande uit meerdere machines
(maximaal 4) moet de vrije ruimte aan de zijkant
tussen de units 2000 mm bedragen i.p.v. 1000.
C
De hoogte van de wand (o.i.d.) mag niet hoger zijn
dan 2 m.
1327
1
1
2
1000
Verklaring
Alle afmetingen in mm.
Schakelkast
Waterintrede
Wateruittrede
Benodigde vrije ruimte voor luchttoevoer
Benodigde vrije ruimte voor onderhoud
Luchtuittrede, vrijhouden
Doorvoer voedingskabel
1000
2
11
