14.1 - Accessoire 00PPG000488000- Heating System Manager type A
Regeling verwarmingssysteem: één type afgiftesysteem
met aanvullend elektrische verwarming of een CV-ketel:
Regeling van een niet-omkeerbaar verwarmingssysteem
met daarin opgenomen een 61AF-warmtepomp en één
type afgiftesysteem of één zone. Ter verbetering van de

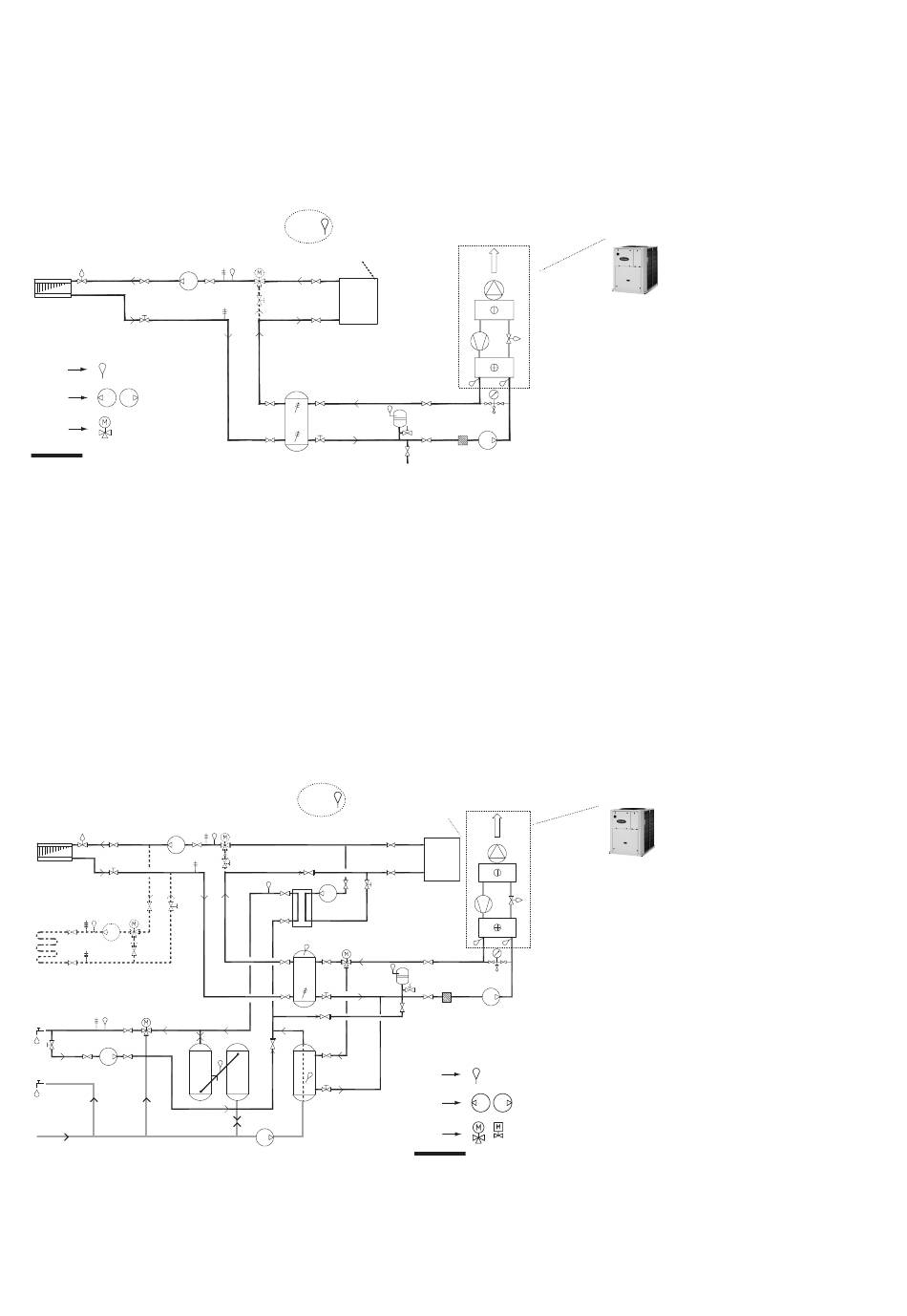

Voorbeeld verwarmingssysteem: één type afgiftesysteem met aanvullend elektrische verwarming of een CV-
Verwarmingssysteem
P1
GT...
P1...
SV...
Warm water
14.2 - Accessoire 00PPG000488100- Heating System Manager type B
Regeling verwarmingssysteem (zoals accessoire
00PPG000488000-) met twee type afgiftesystemen of twee
onafhankelijke zones en het opwekken van sanitair warm
water:
Regeling van een niet-omkeerbaar verwarmingssysteem
met daarin opgenomen een 61AF-warmtepomp en twee
type afgiftesystemen of twee onafhankelijke zones. Ter
verbetering van de efficiency wordt de warmtepomp
aangestuurd op basis van een weerasafhankelijke regeling.
Voorbeeld verwarmingssysteem: met twee type afgiftesystemen of twee onafhankelijke zones en het
Verwarmingssysteem
P1
GT1
GT4
SV34
P4
Vloerverwarming
GT5
SV35
P5
Intrede sanitair
warm water
OPMERKINGEN:
•
Dit apllicatie-voorbeeld heeft twee zones, een aanvullende CV-ketel en het opwekken van sanitair warm water.
•
Dit voorbeeld toont een omschakelklep (SV32, levering derden) die het mogelijk maakt om de warmtepomp om te schakelen van verwarming naar het opwekken van
sanitair warm water.
•
Het primaire verwarmingscircuit is die voor het opwekken van sanitair warm water. Hierin is een vat opgenomen met een equivalent drukverlies om het inregelen te
vereenvoudigen.
GT3
Aanvullend systeem
GT1 SV31
opwekken van sanitair warm water
GT3
Aanvullend systeem
SV31
GT7:2
P7-2
SV32
GT7
GT2
P7
efficiency wordt de warmtepomp aangestuurd op basis van
een weerasafhankelijke regeling. Vanuit de regeling wordt
een aanvullend elektrisch verwarmingselement of een
aanvullende Cv-ketel geschakeld. De schakelkast levert de
elektrische voeding voor de circulatiepompen.
ketel
Verklaring
GT1 Watertemperatuur circuit 1
GT3 Buitenluchttemperatuur
P1
P2
P2
SV31 Drieweg mengklep voor aanvullende verwarming
Vanuit de regeling wordt een aanvullend elektrisch ver-
warmingselement of een aanvullende Cv-ketel geschakeld.
De schakelkast levert de elektrische voeding voor de
circulatiepompen. Het opwekken van sanitair warm water
kan doorlopend plaatsvinden of is programmeerbaar door
middel van een tweede setpoint op de warmtepomp en het
aansturen van een omschakelklep.
Verklaring
Temperatuuropnemers
GT1 Watertemperatuur circuit 1
GT2 Temperatuur voorraadvat sanitair warm water
GT3 Buitenluchttemperatuur
GT4 Watertemperatuur circuit 2
GT5 Temperatuur sanitair warm water
GT7 Temperatuur voorraadvaten met aanvullende verwarming
P2
Pompen
P1
P2
P4
GT..
P5
P7
P..
P7-2 Pomp voor aanvullende verwarming sanitair warm water
SV..
Kleppen
SV31 Drieweg mengklep voor aanvullende verwarming
Warm water
SV32 Omschakelklep verwarming/sanitair warm water
SV34 Drieweg regelklep voor circuit 2 (vloerverwarming)
SV35 Drieweg mengklep voor sanitair warm water
61AF + HSM
Pomp voor circuit 1 (radiatoren)
Externe waterpomp voor de warmtepomp
61AF + HSM
sanitair warm water
Pomp voor circuit 1 (radiatoren)
Externe waterpomp voor de warmtepomp
Pomp voor circuit 2 (vloerverwarming)
Pomp voor circulatie en verwarming sanitair warm water
Pomp voor circulatie sanitair warm water
35
