14.3 - Accessoire 00PPG000488200- Heating System Manager type C
Regeling verwarmingssysteem (zoals accessoire
00PPG000488100-) met de mogelijkheid om aanvullende
capaciteit voor de verwarming of het opwekken van
sanitair warm water te betrekken uit een warmtenetwerk
(stadsverwarming):
Regeling van een niet-omkeerbaar verwarmingssysteem
met daarin opgenomen een 61AF-warmtepomp en twee
type afgiftesystemen of twee onafhankelijke zones. Ter
verbetering van de efficiency wordt de warmtepomp
aangestuurd op basis van een weerasafhankelijke regeling.

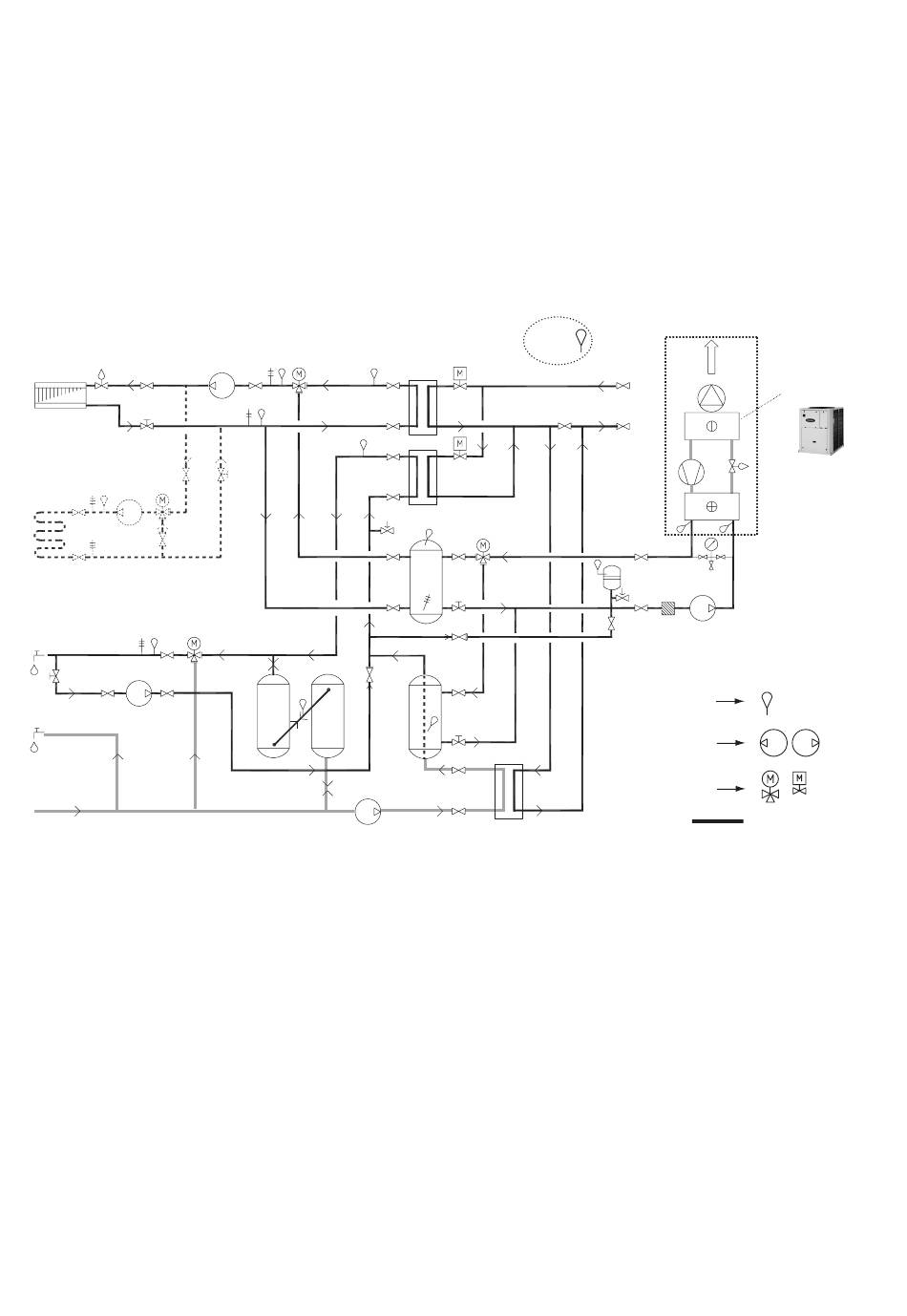

Voorbeeld verwarmingssysteem: met de mogelijkheid om aanvullende capaciteit voor de verwarming of het
opwekken van sanitair warm water te betrekken uit een warmtenetwerk (stadsverwarming)
Verwarmingssysteem
GT4 P4 SV34
Vloerverwarming
GT5
SV35
P5
Intrede sanitair
warm water
Verklaring
Temperatuuropnemers
GT1
Watertemperatuur circuit 1
GT1:3 Wateruittredetemperatuur warmtewisselaar stadsverwarming
GT1:4 Waterintredetemperatuur warmtewisselaar stadsverwarming
Temperatuur voorraadvat sanitair warm water
GT2
GT3
Buitenluchttemperatuur
GT4
Watertemperatuur circuit 2
GT5
Temperatuur sanitair warm water
GT7
Temperatuur voorraadvaten met aanvullende verwarming sanitair warm water
GT7:2 Temperatuur aanvullende verwarming sanitair warm water
Pompen
P1
Pomp voor circuit 1 (radiatoren)
P2
Externe waterpomp voor de warmtepomp
P4
Pomp voor circuit 2 (vloerverwarming)
P5
Pomp voor circulatie en verwarming sanitair warm water
P7
Pomp voor circulatie sanitair warm water
Kleppen
SV21 Klep stadsverwarming voor verwarming
SV27 Klep stadsverwarming voor sanitair warm water
SV31 Drieweg mengklep voor aanvullende verwarming
SV32 Omschakelklep verwarming/sanitair warm water
SV34 Drieweg regelklep voor circuit 2 (vloerverwarming)
SV35 Drieweg mengklep voor sanitair warm water
36
P1
GT1
SV31
GT1:3
GT1:4
GT7:2
GT7
P7
Vanuit de regeling wordt de verwarming en/of opwekking
van sanitair warm water ondersteund vanuit een warmte-
netwerk (stadsverwarming). Het opwekken van sanitair
warm water kan doorlopend plaatsvinden of is programmeer-
baar door middel van een tweede setpoint op de warmtepomp
en het aansturen van een omschakelklep.
GT3
SV21
SV27
SV32
GT2
61AF + HSM
P2
GT..
P..
SV..
Warm water
