Verklaring

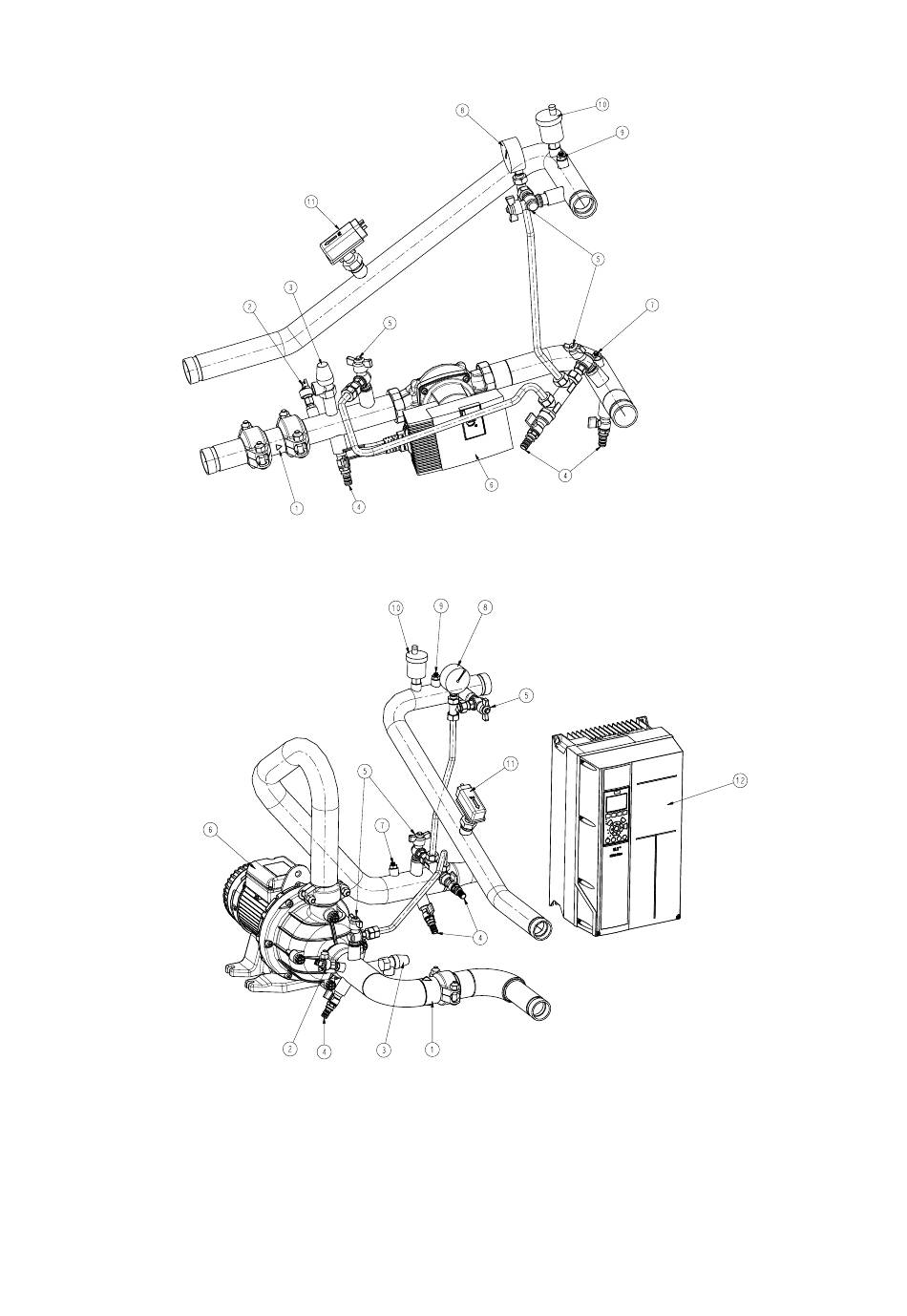

Componenten van de hydromodule
1
Victaulic gaasfilter
2
Drukopnemer
Opmerking: Geeft informatie over de pomp zuigdruk (zie montage-instructie)
3
Overdrukventiel
4
Water-aftap afsluiter
Opmerking: Een tweede afsluiter bevindt zich op de wateruittredeleiding van
de warmtewisselaar
5
Afsluiter
6
Pomp
7
Temperatuuropnemer, BPHE intrede
Opmerking: Geeft informatie over de waterintredetemperatuur van de
warmtewisselaar (zie montage-instructie)
Hydromodule - 61AF
61AF 022-035
61AF 045-105
8
Manometer
Opmerking: Geeft informatie over de zuigdruk- en de persdruk van de pomp en
over het drukverlies over warmtewisselaar.
9
Temperatuuropnemer, BPHE uittrede
Opmerking: Geeft informatie over de wateruittredetemperatuur van de
warmtewisselaar (zie montage-instructie)
10 Automatische ontluchting
11 Stromingsschakelaar
12 Externe aandrijving
25
