Wijzig de waarde van de instelling.
Appendix

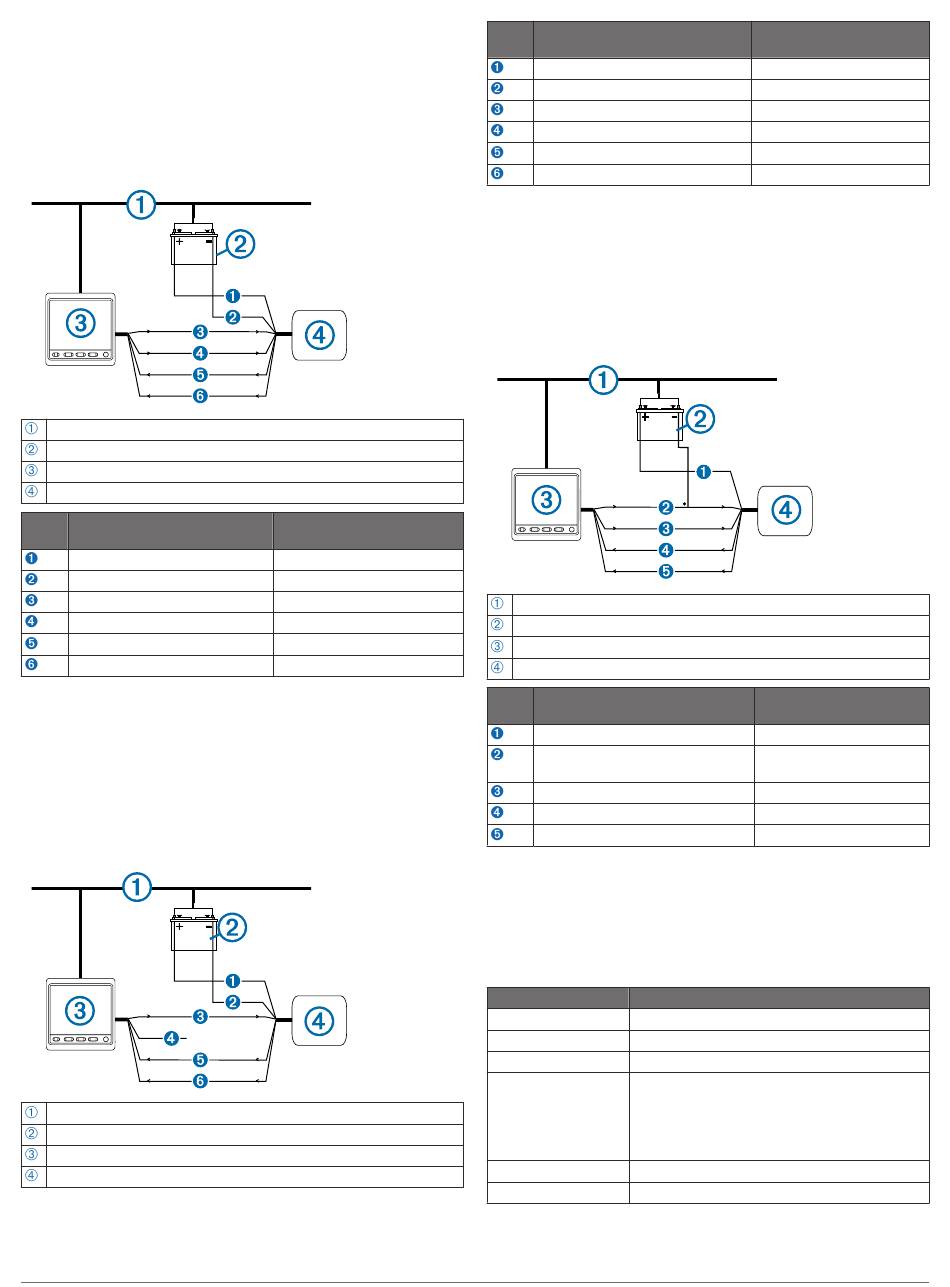

NMEA 0183 aansluitingsschema's
Deze bedradingsschema's zijn voorbeelden van verschillende
situaties die u kunt tegenkomen tijdens het aansluiten van uw
NMEA 0183 toestel op de bediening.
Tweerichtings NMEA 0183 communicatie
NMEA 2000 netwerk (levert voeding aan de bediening)
Voedingsbron van 12 Vdc
Bediening
NMEA 0183 compatibel toestel
Draad Kleur en functie van draad
bediening
n.v.t.
n.v.t.
Blauw — Tx/A (+)
Wit — Tx/B (-)
Bruin — Rx/A (+)
Groen — Rx/B (-)
OPMERKING: Als u een NMEA 0183 toestel aansluit met twee
zendende en twee ontvangende leidingen, is het niet nodig om
de NMEA 2000 bus en het NMEA 0183 toestel op een
gemeenschappelijke aarding aan te sluiten.
Slechts één ontvangende draad
Als uw NMEA 0183 compatibele toestel slechts één
ontvangende draad (Rx) heeft, moet deze worden aangesloten
op de blauwe draad (Tx/A) van de stuurautomaat, en moet de
witte draad (Tx/B) van de stuurautomaat niet worden
aangesloten.
NMEA 2000 netwerk (levert voeding aan de bediening)
Voedingsbron van 12 Vdc
Bediening
NMEA 0183 compatibel toestel
Functie van draad NMEA
0183 compatibel toestel
Voeding
NMEA 0183 aarde
Rx/A (+)
Rx/B (-)
Tx/A (+)
Tx/B (-)
Draad Kleur en functie van draad
bediening
n.v.t.
n.v.t.
Blauw — Tx/A (+)
Wit — niet aangesloten
Bruin — Rx/A (+)
Groen — Rx/B (-)
OPMERKING: Als u een NMEA 0183 toestel met slechts één
ontvangende draad (Rx) aansluit, moeten de NMEA 2000 bus
en het NMEA 0183 toestel op een gemeenschappelijke aarding
worden aangesloten.
Slechts één zendende draad
Als uw NMEA 0183 compatibele toestel slechts één zendende
draad (Tx) heeft, moet deze worden aangesloten op de bruine
draad (Rx/A) van de bediening. Sluit de groene draad (Rx/B)
van de bediening aan op NMEA 0183 aarde.
NMEA 2000 netwerk (levert voeding aan de bediening)
Voedingsbron van 12 Vdc
Bediening
NMEA 0183 compatibel toestel
Draad Kleur en functie van draad
besturing
n.v.t.
Groen — Rx/B (-) (aansluiten op
NMEA 0183 aarde)
Blauw — Tx/A (+)
Wit — Tx/B (-)
Bruin — Rx/A (+)
OPMERKING: Als u een NMEA 0183 toestel met slechts één
zendende draad (Tx) aansluit, moeten de NMEA 2000 bus en
het NMEA 0183 toestel op een gemeenschappelijke aarding
worden aangesloten.
Specificaties
SmartPump
Specificatie
Waarden
Afmetingen (H×B×D) 197 x 190 x 244 mm (7¾ × 7½ × 95/8 in.)
Gewicht
7,5 kg (16,5 lbs)
Temperatuurbereik
Van -15 tot 55°C (van 5 °F tot 131 °F)
Materiaal
• ECU (Electronics control unit): volledig
afgedicht, aluminiumlegering
• Steun: koolstofstaal
• Spruitstuk: aluminiumlegering
• Motor: aluminiumlegering
Lengte voedingskabel 2,7 m (9 ft.)
Vermogen
11,5–30 VDC
Functie van draad NMEA
0183 compatibel toestel
Voeding
NMEA 0183 aarde
Rx
n.v.t.
Tx/A (+)
Tx/B (-)
Functie van draad NMEA
0183 compatibel toestel
Voeding
NMEA 0183 aarde
Rx/A (+)
Rx/B (-)
Tx/A (+)
