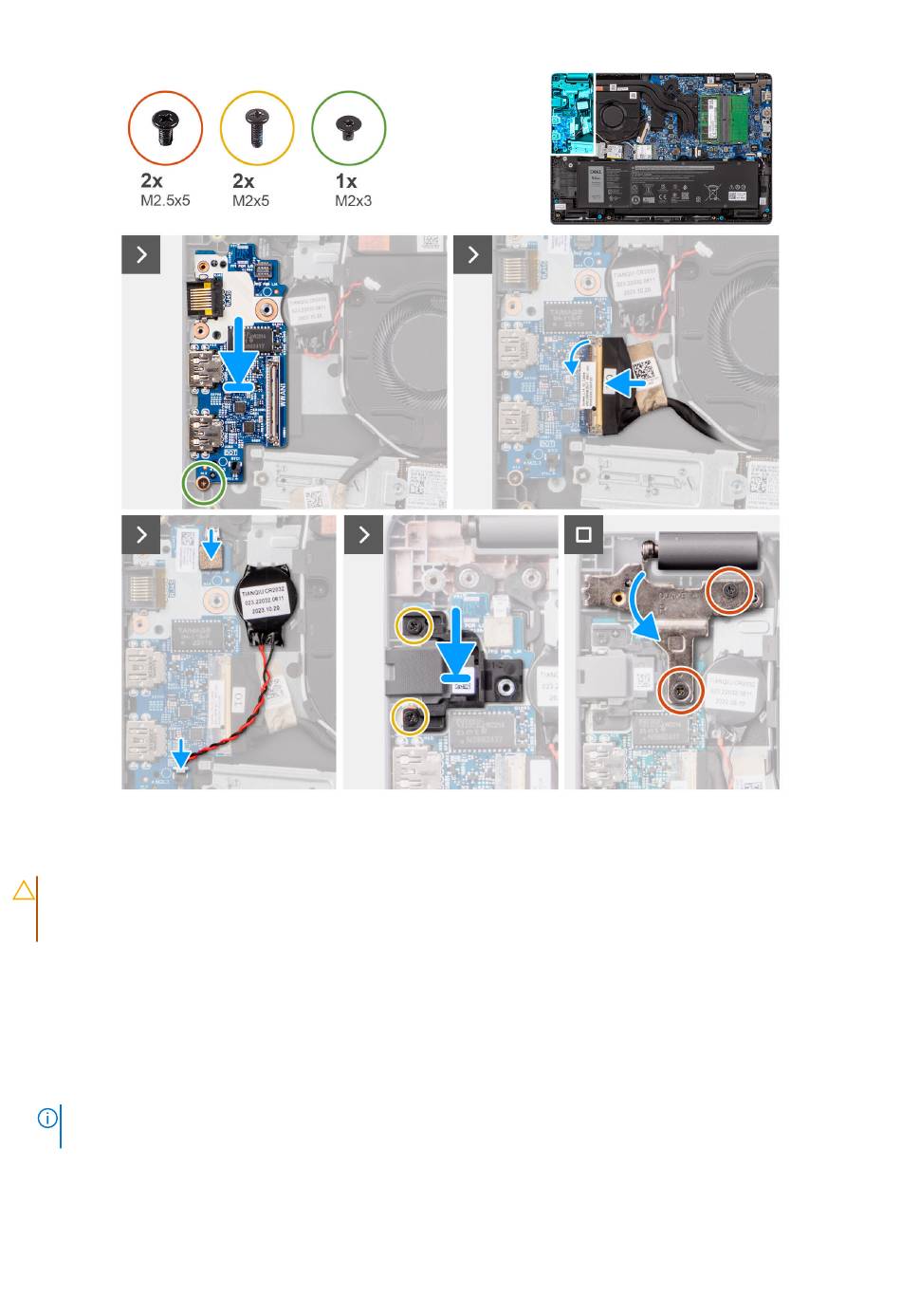

Afbeelding 38. De I/O-kaart installeren
.
WAARSCHUWING:
kabel van de I/O-kaart verwijdert, worden de standaardinstellingen van het BIOS-setupprogramma hersteld.
Noteer de instellingen van het BIOS-setupprogramma voordat u de kabel van de I/O-kaart ontkoppelt.
Stappen
1. Plaats en lijn de schroefgaten op de I/O-kaart uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
2. Sluit de kabel van de I/O-kaart aan op de connector op de I/O-kaart en sluit de vergrendeling.
3. Plaats de schroef (M2x3) terug waarmee de I/O-kaart aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Sluit de flexibele printplaten van de vingerafdruklezer aan op de connector op de I/O-kaart waarop de flexibele printplaten
van de vingerafdruklezer zijn bevestigd.
OPMERKING:
Deze procedure is alleen van toepassing op systemen die geleverd zijn met een geïnstalleerde aan/
uit-knop met vingerafdruklezer.
5. Sluit de kabel van de knoopcelbatterij aan op de connector op de I/O-kaart.
6. Plaats de twee schroeven (M2x5) terug om de netwerkpoort te bevestigen.
7. Druk de linker beeldschermscharnier voorzichtig omlaag in de richting van het systeem.
70
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Het systeem heeft een knoopcelbatterij die is aangesloten op de I/O-kaart. Wanneer u de
