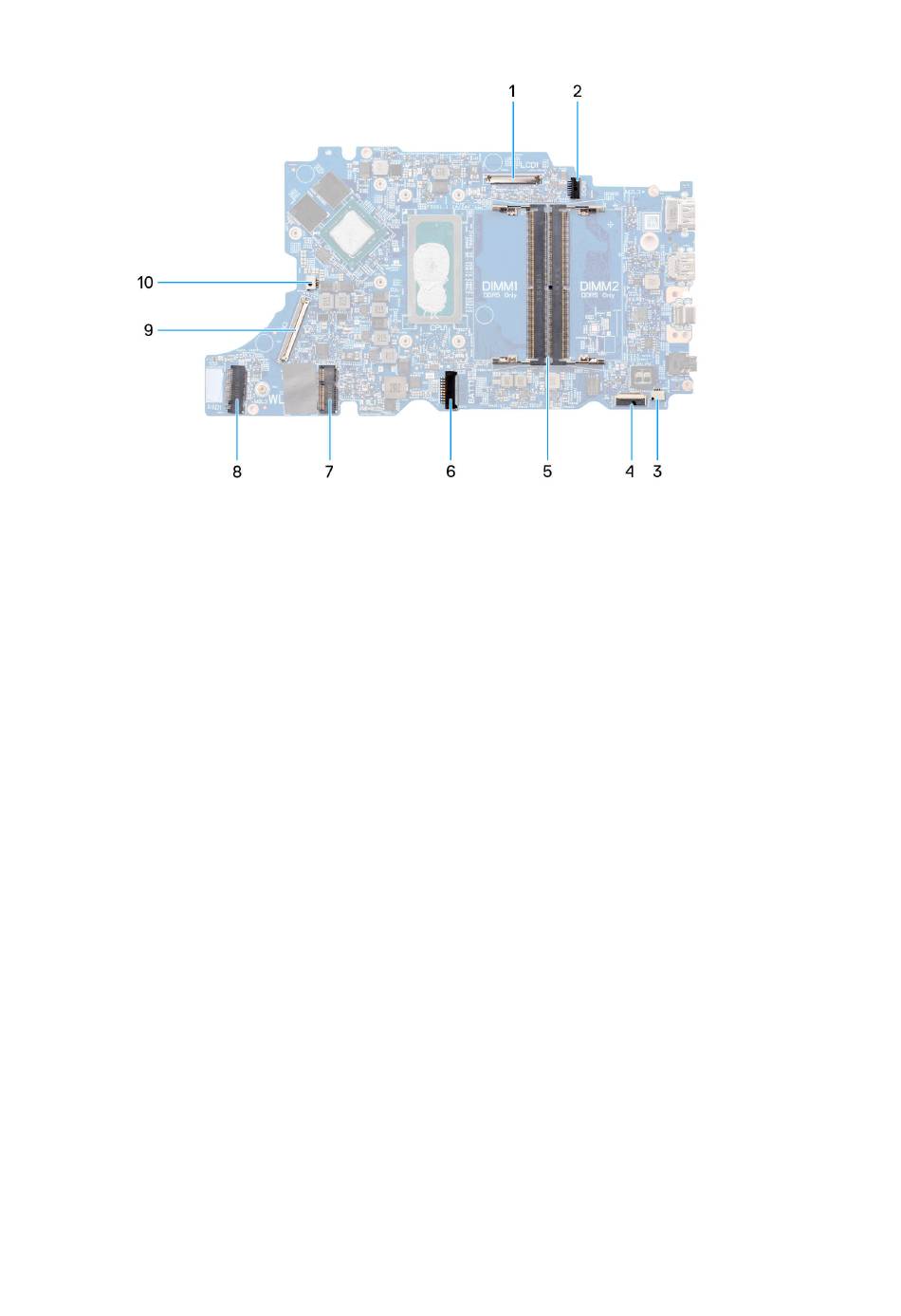

Afbeelding 41. Systeemkaartconnectoren
1. Connector van de beeldschermkabel
3. Connector van de luidsprekerkabel
5. Geheugenmoduleconnectoren
7. Connector voor de WLAN-kaart
9. connector van I/O-kaartkabel
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de
verwijderingsprocedure.
2. Connector gelijkspanningsingangspoort
4. Connector van de kabel van het touchpad
6. Connector van de batterijkabel
8. M.2 SSD-connector
10. Kabelconnector van de ventilator
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
