Over deze taak
OPMERKING:
Deze procedure geldt alleen voor systemen die worden geleverd met een geplaatste M.2 2230 SSD.
OPMERKING:
De M.2 SSD die op uw systeem is geïnstalleerd, is afhankelijk van de bestelde configuratie. De ondersteunde
kaartconfiguratie op het M.2 SSD-slot is M.2 2230 SSD.
De volgende afbeeldingen geven de locatie van de M.2 2230 SSD aan en bieden een visuele weergave van de
verwijderingsprocedure.

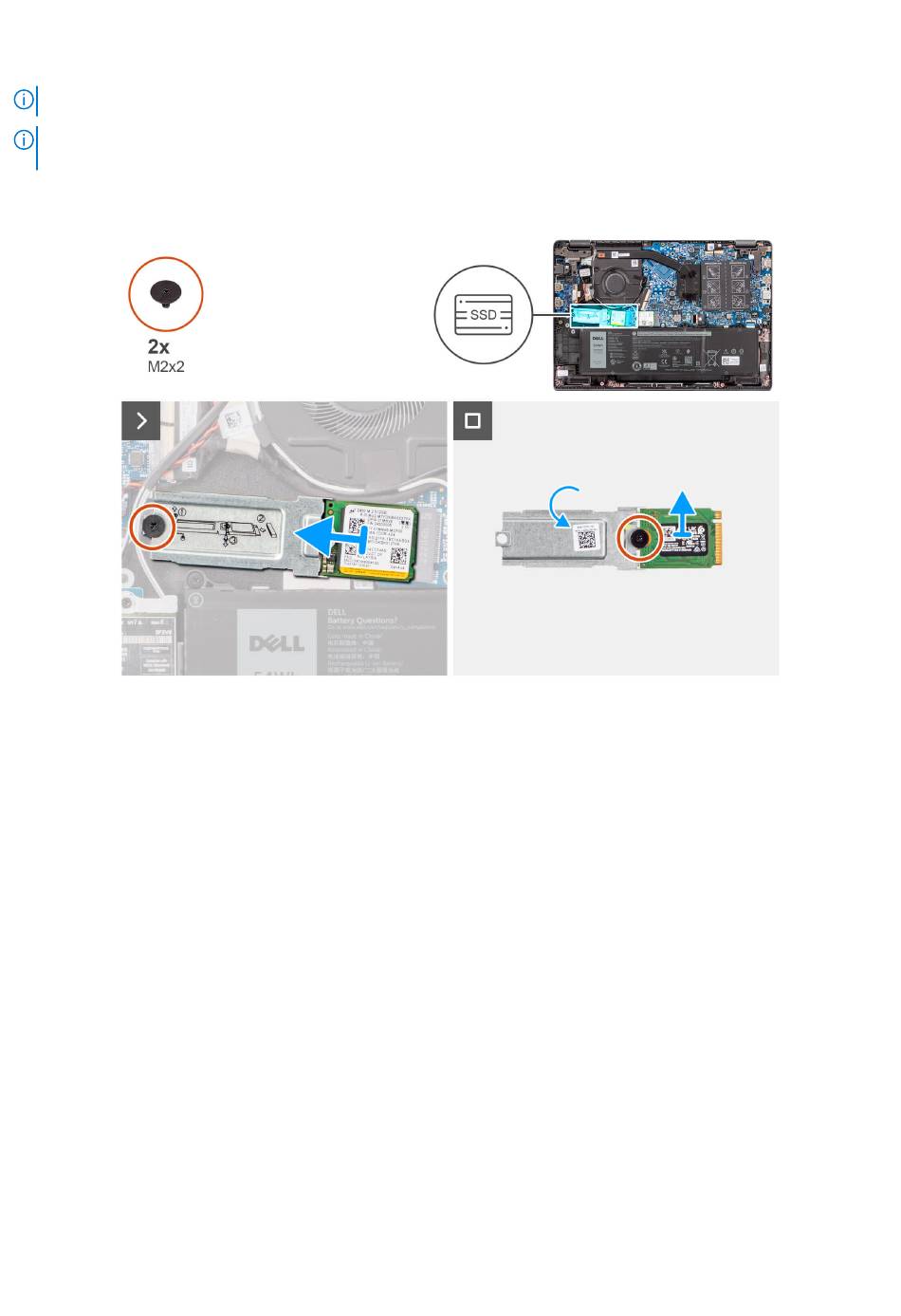

Afbeelding 19. De M.2 2230 SSD verwijderen
Stappen
1. Verwijder de schroef (M2x2) die de houder van de M.2 2230 SSD aan de systeemkaart bevestigt.
2. Til de houder van de M.2 2230 SSD weg van de palmsteun- en toetsenbordeenheid.
3. Draai de houder van de M.2 2230 SSD om en verwijder de enkele schroef (M2x2) waarmee de M.2 2230 SSD aan de houder
van de M.2 2230 SSD is bevestigd.
4. Verwijder de M.2 2230 SSD.
De M.2 2230 SSD installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de M.2 2230 SSD aan en bieden een visuele weergave van de
installatieprocedure.
