Compressorapplicatie 6 – 1 frequentie geregelde compressor
en enkele capaciteit geregelde compressoren
De regelaar kan een 1 frequentie geregelde compressor regelen in
combinatie met meerdere capaciteit geregelde compressoren van
dezelfde grootte en hetzelfde aantal capaciteitkleppen.
Het voordeel van deze combinatie is dat het variable deel van de
frequentie geregelde compressor alleen maar groot genoeg hoeft
te zijn om de stappen van de capaciteitskleppen op te vangen om
een capaciteitsregeling zonder gaten te verkrijgen.
Voorwaarden voor gebruik van deze compressorapplicatie:
• De enkele frequentie geregelde compressor kan een andere
grootte hebben dan de opvolgende compressoren
• De capaciteit geregelde compressoren moeten van dezelfde
grootte zijn en hetzelfde aantal capaciteitskleppen hebben
(max. 3)
• De hoofdstappen van de capaciteit geregelde compressoren
moeten van dezelfde grootte zijn.
• De hoofdstap en de capaciteitskleppen kunnen van verschil-
lende grootte zijn, bijv. 50%, 25% en 25%.
Deze compressorcombinatie kan op de volgende manieren scha-
kelen:
• Sequentieel
• Cyclisch
Regeling van frequentie geregelde compressor
Voor meer informatie over de algemene regeling van de frequen-
tie geregelde compressor, zie de sectie 'Type compressorsets –
compressorcombinaties' op pagina 77.

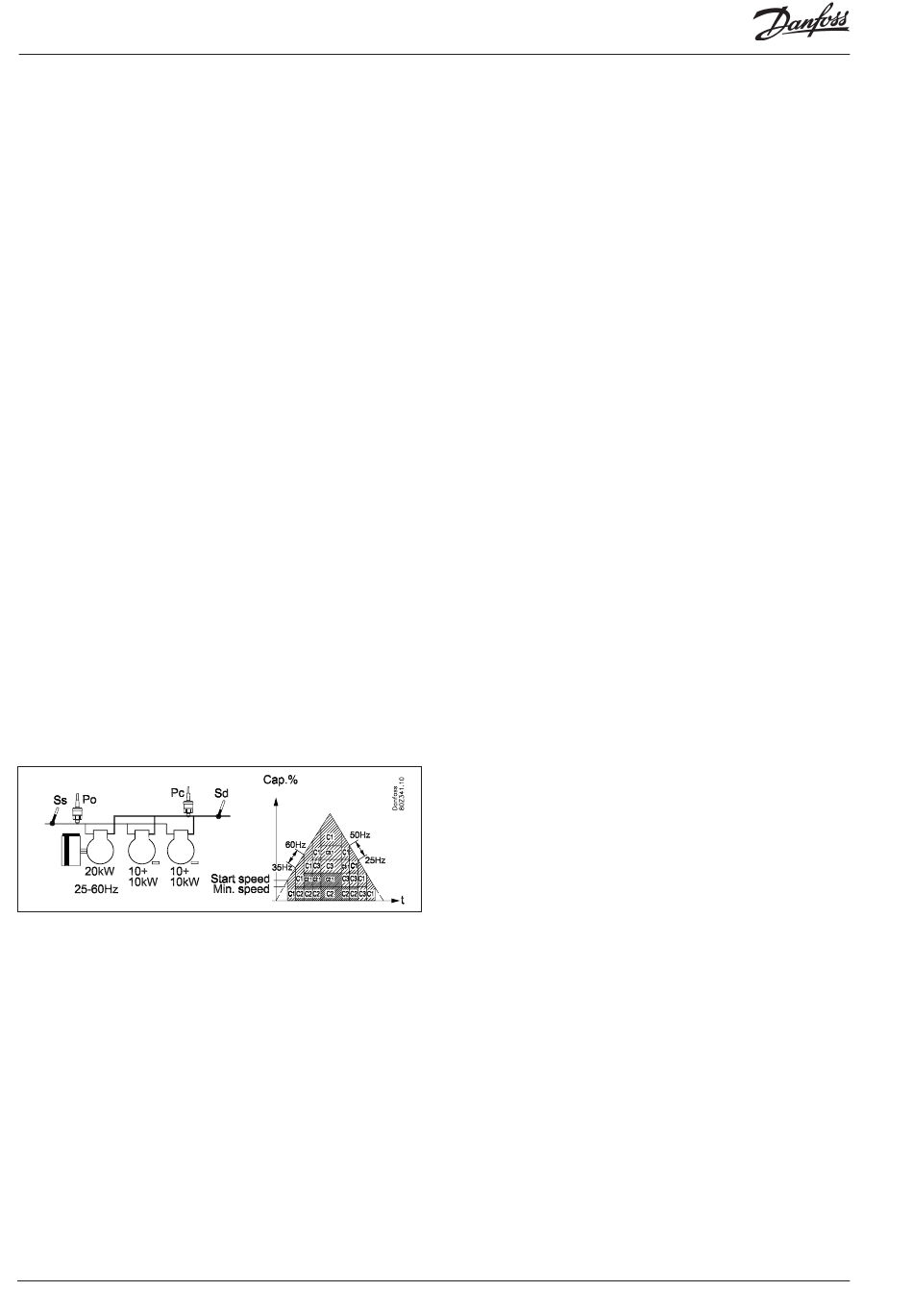

Cyclische regeling – voorbeeld
De frequentie geregelde compressor start altijd als eerste en stopt
als laatste.
De capaciteit geregelde compressoren zullen worden in- en
uitgeschakeld volgens het First in – First out (FIFO) principe zodat
draaitijdegalisatie wordt verkregen tussen de compressoren.
De frequentie geregelde compressor wordt gebruikt om de capa-
citeitsgaten op te vullen tussen de capaciteitskleppen.
Toenemende capaciteit:
- De frequentie geregelde compressor start zodra de gewenste
capaciteit overeenkomt met de startsnelheid
- De hoofdstap van de capaciteit geregelde compressor met het
minste aantal draaiuren (C1) zal ingeschakeld worden zodra de
frequentie geregelde compressor op maximale snelheid draait
(60Hz)
- De capaciteitskleppen worden geleidelijk ingeschakeld wan-
neer de frequentie geregelde compressor wederom de maxi-
male snelheid (60Hz) bereikt.
- De hoofdstap van de laatste capaciteit geregelde compressor
(C2) zal ingeschakeld worden zodra de frequentie geregelde
compressor weer op maximale snelheid draait (60Hz)
104
Capaciteitsregeling RS8ER310 © Danfoss 2016-02
- De capaciteitskleppen worden geleidelijk ingeschakeld wan-
neer de frequentie geregelde compressor wederom de maxi-
male snelheid (60Hz) bereikt.
- Wanneer een hoofdstap of een capaciteitsklep wordt ingescha-
keld, zal de snelheid van de frequentie geregelde compressor
worden verlaagd tot 35Hz, overeenkomstig met de capaciteit
van de zojuist ingeschakelde stap.
Afnemende capaciteit:
- De capaciteit geregelde compressor met het meeste aantal
draaiuren (C2) zal een capaciteitsklep afschakelen wanneer de
frequentie geregelde compressor de minimale snelheid (25Hz)
heeft bereikt.
- Wanneer de frequentie geregelde compressor wederom de
minimale snelheid heeft bereikt (25Hz), zal de capaciteitsklep
van de andere capaciteit geregelde compressor (C3) worden
afgeschakeld.
- Wanneer de frequentie geregelde compressor wederom de
minimale snelheid heeft bereikt (25Hz), zal de hoofdstap van
de capaciteit geregelde compressor met het meeste aantal
draaiuren (C2) worden uitgeschakeld.
- Wanneer de frequentie geregelde compressor wederom de
minimale snelheid heeft bereikt (25Hz), zal de hoofdstap van
de laatste capaciteit geregelde compressor (C3) worden uitge-
schakeld.
- De frequentie geregelde compressor wordt als laatste uitge-
schakeld als aan alle voorwaarden is voldaan.
- Wanneer een hoofdstap of een capaciteitsklep wordt uitge-
schakeld, zal de snelheid van de frequentie geregelde com-
pressor worden verhoogd tot 50Hz, overeenkomstig met de
capaciteit van de zojuist uitgeschakelde stap.
