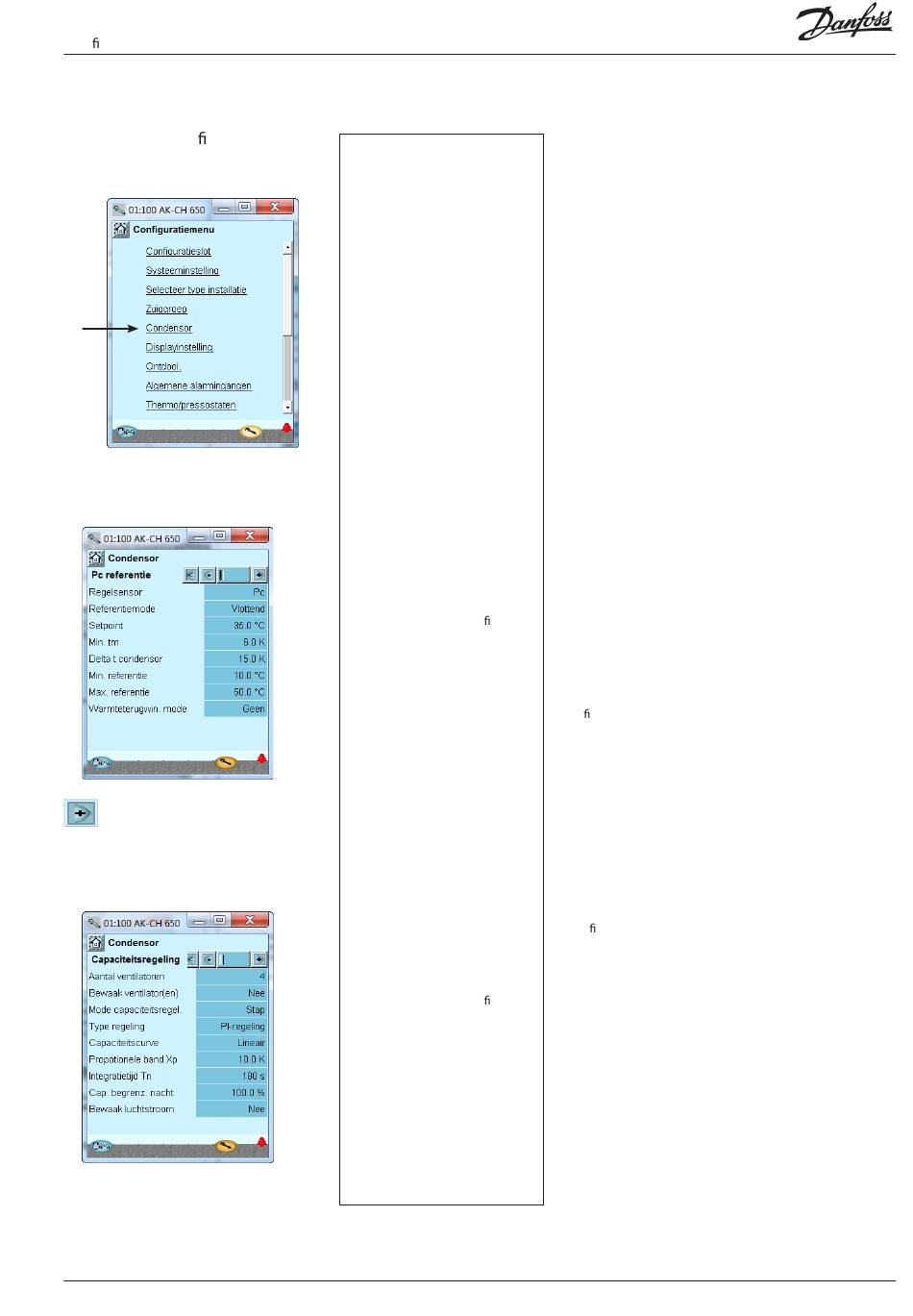

Con guratie - vervolg
Instellen condensorregeling
1. Ga naar het con guratiemenu
2. Selecteer Condensor
3. Instellen referentiemode
en setpoint
Druk op de '+' knop om naar de
volgende pagina te gaan.
4. Instellingen voor capaciteitsre-
geling
AK-CH 650
In ons voorbeeld wordt de con-
densordruk geregeld op basis van
de buitentemperatuur (vlottende
referentie)
De instellingen zijn in de guur
links te zien.
In ons voorbeeld hebben we 4
stap-geregelde ventilatoren.
De instellingen zijn in de guur
links te zien.
Ter info: de functie 'Bewaak venti-
latoren' vereist een ingangssignaal
van iedere ventilator.
Capaciteitsregeling RS8ER310 © Danfoss 2016-02
3 – Pc referentie
Regelsensor
Pc: De condensatiedruk Pc wordt gebruikt voor de regeling
S7: Mediumtemperatuur wordt gebruikt voor de regeling
Referentiemode
Selectie van type referentie
Setpoint: er wordt geregeld met een vast setpoint
Vlottend: de regeling is gebaseerd op de Sc3 buitentem-
peratuur, de ingestelde 'Min. tm'/'Delta T condensor' en de
ingeschakelde compressorcapaciteit.
Setpoint
Instelling van het gewenste setpoint in °C
Min.tm
Minimum gemiddelde temperatuurverschil tussen de Sc3
buitentemperatuur en de Pc condensatietemperatuur bij
minimale compressorcapaciteit.
Delta T condensor
Gemiddeld temperatuurverschil tussen Sc3 buitentempera-
tuur en de Pc condensatietemperatuur bij maximale com-
pressorcapaciteit (normaal 8-15 K)
Min. referentie
Minimum toegestane referentie voor condensatietempera-
tuur
Max. referentie
Maximaal toegestane referentie voor condensatietempera-
tuur
Warmteterugwin. mode
Selectie van methode voor warmteterugwinning
Geen: geen warmteterugwinning gebruikt
Thermostaat: warmteterugwinning wordt geregeld door
thermostaat
Digitale ing.: warmteterugwinning wordt geregeld door
signaal van digitale ingang
Relais warmteterugwin.
Selecteer of een uitgang benodigd is welke tijdens warmtete-
rugwinning geactiveerd moet zijn.
Setpoint warmteterugwin.
Setpoint voor warmteterugwinning wanneer de warmtete-
rugwinning geactiveerd is
WTW ramp down
Con gureer hoe snel de referentie voor de condensatiedruk
terug moet zakken naar het 'normale' nivo na warmte-
terugwinning. Instelling is in Kelvin per minuut.
Uitschak. therm. WTW
Temperatuurwaarde waarbij de thermostaat de warmtete-
rugwinning uitschakelt
Inschak. therm. WTW
Temperatuurwaarde waarbij de thermostaat de warmte-
terugwinning inschakelt
4 – Capaciteitsregeling
Pc koudemiddeltype
Selecteer het gebruikte koudemiddel
Pc koudemiddelfactor K1, K2, K3
Wordt alleen gebruikt als het koudemiddeltype op 'Gebruiker
gede nieerd' staat
Aantal ventilatoren
Stel het aantal ventilatoren in
Bewaak ventilator(en)
Beveiliging ventilatoren. Bij 'Ja' wordt per ventilator 1 digitale
ingang gebruikt
Mode capaciteitsregel.
Selecteer mode voor capaciteitsregeling
Stap: ventilatoren worden in stappen geschakeld door de
relaisuitgangen
Stap/Freq.reg: de ventilatorcapaciteit wordt geregeld via een
combinatie van frequentie- en stappenregeling (alle ventila-
toren zitten achter de frequentieregelaar)
Freq.reg.: de ventilatorcapaciteit wordt volledig via de fre-
quentieregelaar geregeld
Eerste ventilator toerenregeling, rest stappenregeling
Type regeling
Keuze van regelstrategie
P-band: de ventilatorcapaciteit wordt geregeld via een P-
band. De P-band wordt ingesteld bij 'Proportionele band Xp'
PI-regeling: de ventilatorcapaciteit wordt geregeld door de
PI-regeling
55
