7 Montage- en aansluitvoorbereiding

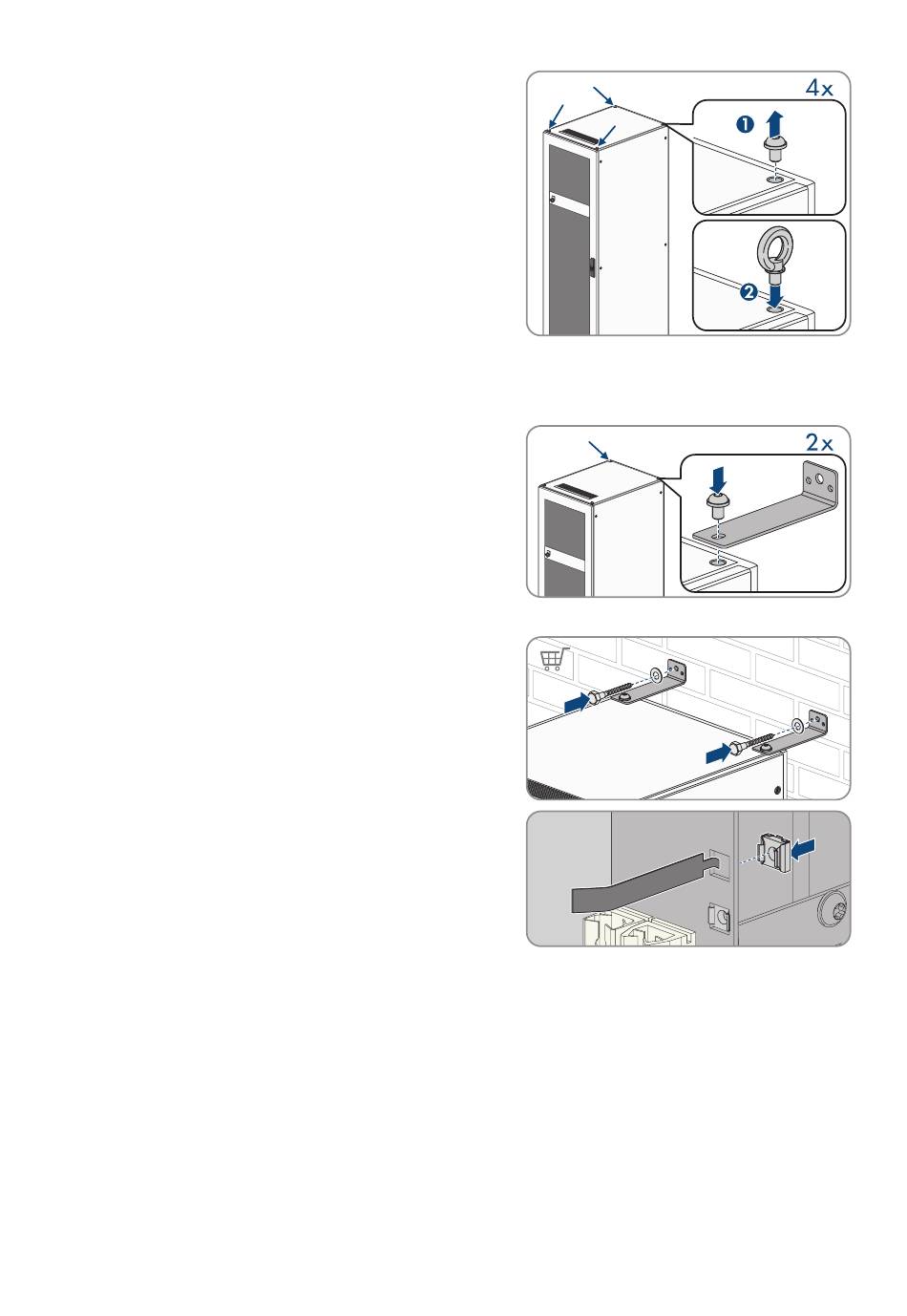

5. Verwijder om de batterijkast met een kraan te transporteren de
4 bevestingsschroeven (TX55) van het kastdeksel en bevestig de
4 meegeleverde oogbouten aan de batterijkast.
6. Transporteer de batterijkast naar de gewenste montagelocatie.
7. Verwijder eventueel aanwezige oogbouten en breng de 2 bevestigingsbouten aan de voorkant van de kast
opnieuw aan (TX55).
8. Bevestig de meegeleverde bevestigingshoek aan het kastdeksel.
Gebruik 2 van de 4 bevestigingsschroeven aan het kastdeksel.
9. Draai alle bevestigingsschroeven op het kastdeksel vast (TX55, koppel: 20 Nm tot 35 Nm).
10. Bevestig de bevestigingshoek van de batterijkast aan de wand.
Gebruik daarbij 2 voor de montageondergrond geschikte
schroeven.
11. Bevestig voor elk montageniveau in de batterijkast 4 van de
meegeleverde kooimoeren aan de glijrails.
12. Breng de typeplaat op een zichtbare locatie aan op een zijwand van de batterijkast.
13. Breng de batterijruimtesticker op een zichtbare locatie aan op de toegangsdeur naar de batterij-ruimte.
Zie hiervoor ook:
• Transport van de batterij ⇒ pagina 43
• Eisen aan de montagelocatie van de batterij ⇒ pagina 50
• Aanbevolen afstanden voor montage van de batterij ⇒ pagina 51
• Maten voor montage van de batterijkast ⇒ pagina 50
