8 Elektrische aansluiting

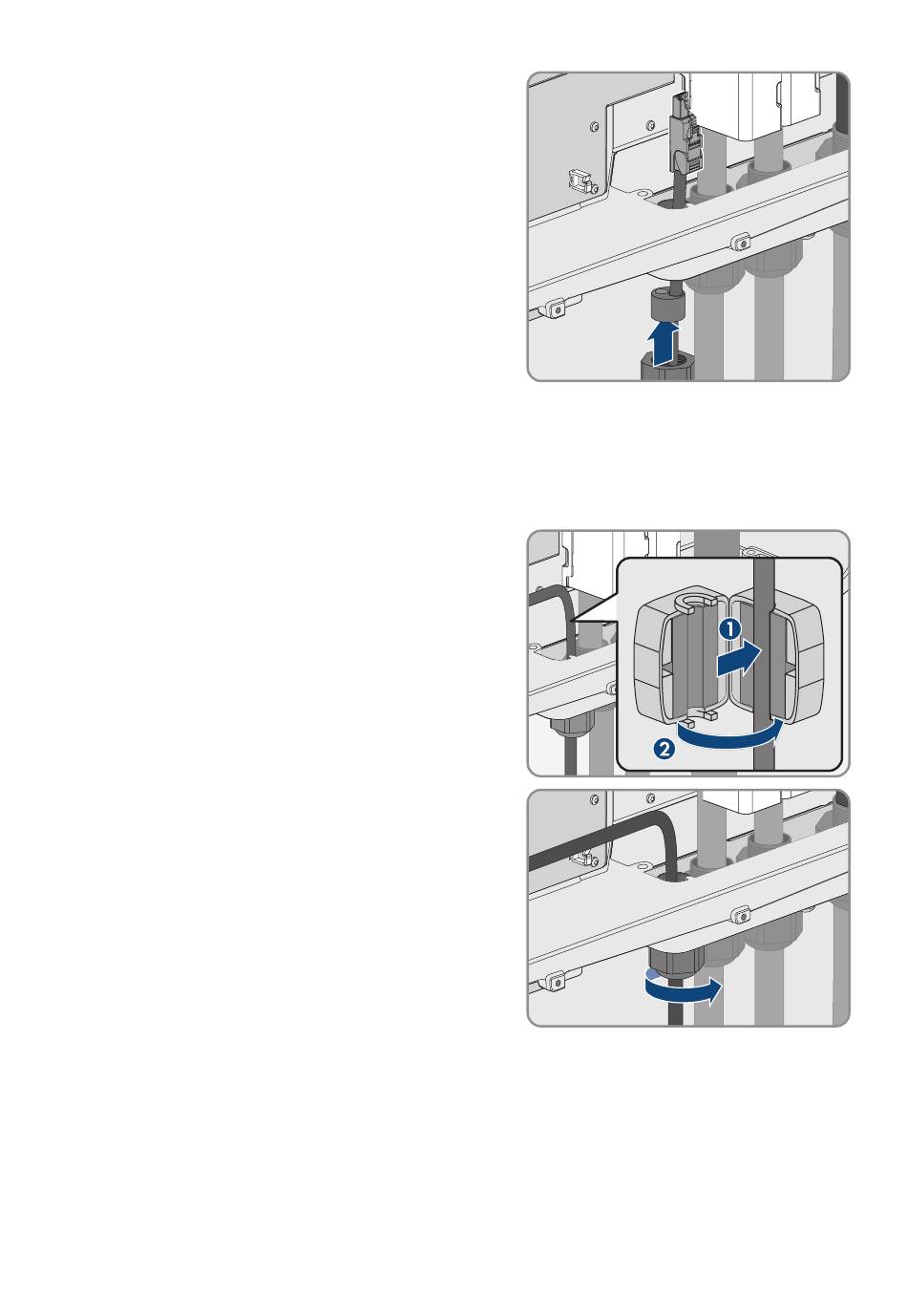

8. De kabeldoorvoer met twee openingen in de
kabelschroefverbinding duwen en de batterijcommunicatiekabel
naar de bus BAT ETH leiden. Daarbij de
batterijcommunicatiekabel conform het installatieschema
installeren en op de houders bevestigen.
9. Als u zelf confectioneerbare kabels gebruikt: confectioneer de RJ45-connectoren en sluit deze aan op de kabel
(zie documentatie van de connectoren).
10. Steek de RJ45-stekker van de batterijcommunicatiekabel in de bus BAT ETH van de communicatiemodule.
11. Draai de wartelmoer van de kabelschroefverbinding vast aan.
12. Controleer door licht aan de kabel te trekken of de batterijcommunicatiekabel stevig vastzit.
13. Breng op elke batterijcommunicatiekabel 1 meegeleverd ferriet
aan.
14. Draai de wartelmoer van de kabelschroefverbinding handvast.
Daardoor worden de batterijcommunicatiekabels gefixeerd.
15. Als het product buitenshuis is gemonteerd, installeer dan een overspanningsbeveiliging voor alle componenten in
het netwerk.
16. Sluit het andere uiteinde van de batterijcommunicatiekabel aan op de batterij.
Zie hiervoor ook:
• Installatieschema voor netwerk- en batterijcommunicatiekabels ⇒ pagina 67
