Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de aan/uit-knopkaart met USB aan en biedt een visuele weergave van de
plaatsingsprocedure.

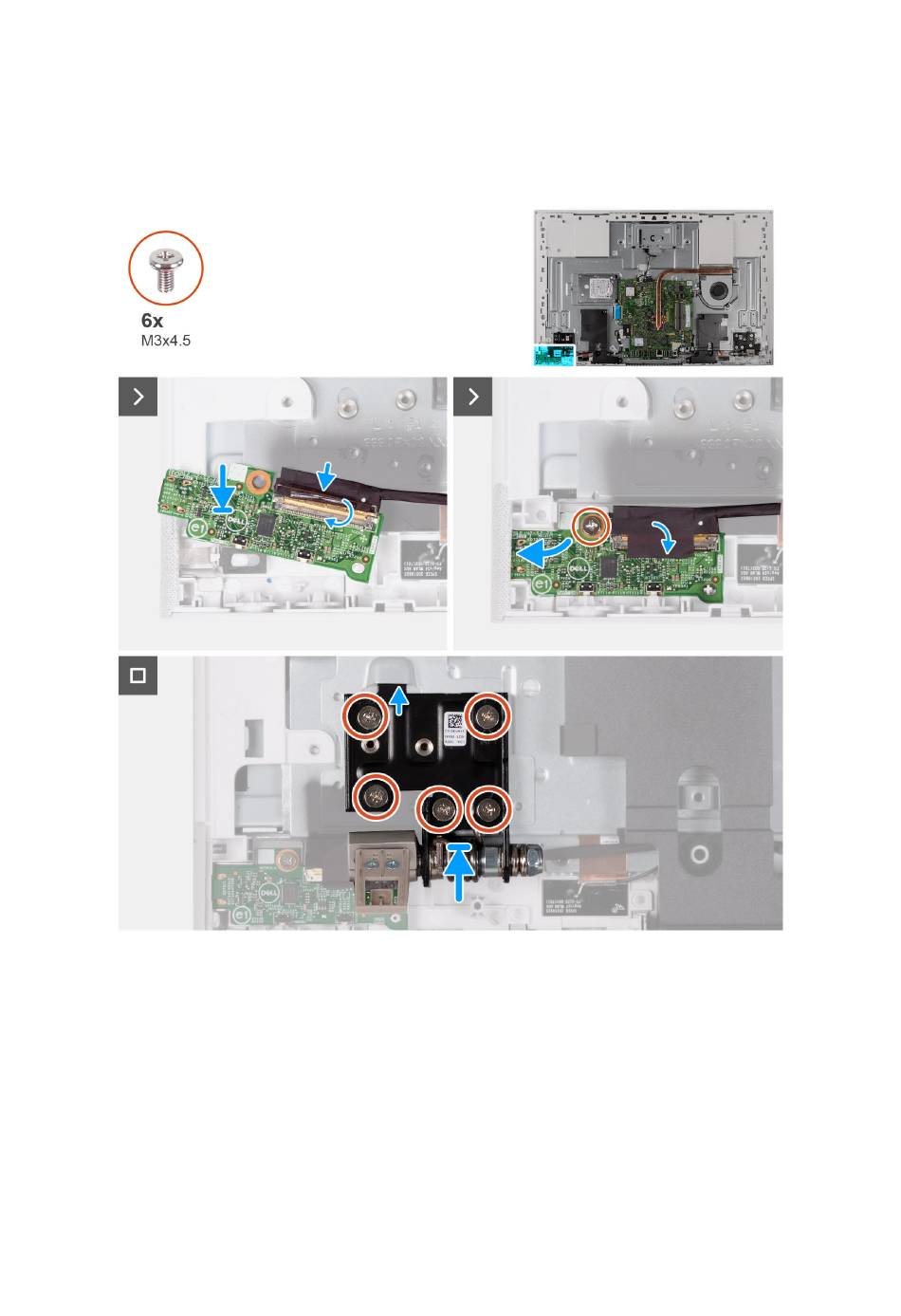

Afbeelding 52. De aan/uit-knopkaart met USB plaatsen
Stappen
1. Sluit de kabel van de aan/uit-knopkaart aan op de aan/uitknopkaart en sluit de vergrendeling om de kabel vast te zetten.
2. Gebruik de uitlijnlipjes ter referentie om de aan/uit-knopkaart uit te lijnen en in het slot op de basis van de beeldschermeenheid te
plaatsen.
3. Vervang de schroef (M3x5) waarmee de aan-/uitknopkaart aan de basis van het beeldscherm wordt bevestigd.
4. Breng de tape aan waarmee de kabel van de aan/uit-knopkaart aan de aan/uit-knopkaart wordt bevestigd.
5. Plaats de vijf schroeven (M3x4.5) terug waarmee het linker standaardscharnier aan de basis van de beeldschermeenheid wordt
bevestigd.
Vervolgstappen
1. Plaats het systeemkaartschild.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
79
