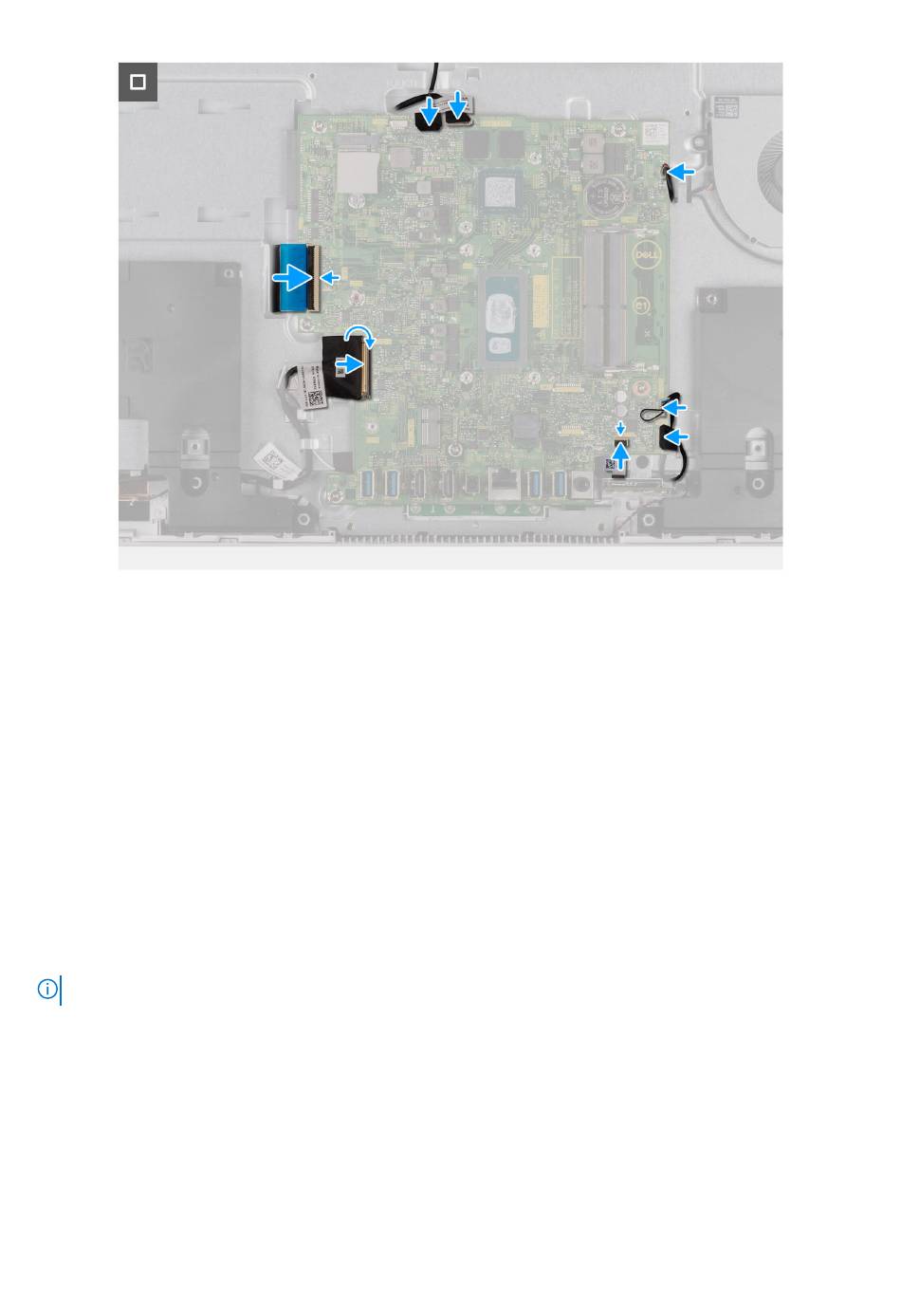

Afbeelding 58. De systeemkaart installeren
Stappen
1. Plaats de systeemkaart op de basis van de beeldschermeenheid.
2. Lijn de schroefgaten in de systeemkaart uit met de schroefgaten in de onderzijde van de basis van de beeldschermeenheid.
3. Plaats de zes schroeven (M3x5) terug waarmee de systeemkaart is bevestigd aan de basis van de beeldschermeenheid.
4. Plaats de schroefbevestiging (M3x4) van de SSD terug waarmee de systeemkaart aan de basis van de beeldschermeenheid wordt
bevestigd.
5. Sluit de beeldschermkabel aan op de systeemkaart en sluit de vergrendeling om de kabel te vergrendelen.
6. Sluit de kabel van de aan/uit-knopkaart aan op de systeemkaart en sluit de vergrendeling om de kabel vast te zetten.
7. Sluit de kabel van de mediakaartlezer aan op de systeemkaart en sluit het klemmetje om de kabel vast te zetten.
8. Sluit de kabel van de microfoonmodule aan op de systeemkaart.
9. Sluit de luidsprekerkabel aan op de systeemkaart.
10. Sluit de kabel van de ventilator aan op de systeemkaart.
11. Sluit de kabel van de achtergrondverlichting aan op de systeemkaart.
12. Sluit de camerakabel aan op de systeemkaart.
13. Sluit de touchscreenkabel aan op de systeemkaart.
OPMERKING:
Deze kabel is alleen beschikbaar op computers die aanraakopties ondersteunen.
Vervolgstappen
1. Plaats de
geïntegreerde koelplaat
2. Installeer de
M.2 2230 SSD
3. Plaats de
draadloze
kaart.
4. Plaats de geheugenmodule.
5. Plaats het systeemkaartschild.
6. Plaats de
harde
schijf.
7. Installeer de I/O-afdekplaat.
8. Installeer het achterpaneel.
86
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
of
afzonderlijke
koelplaat.
of
M.2 2280
SSD, welke van toepassing is.
