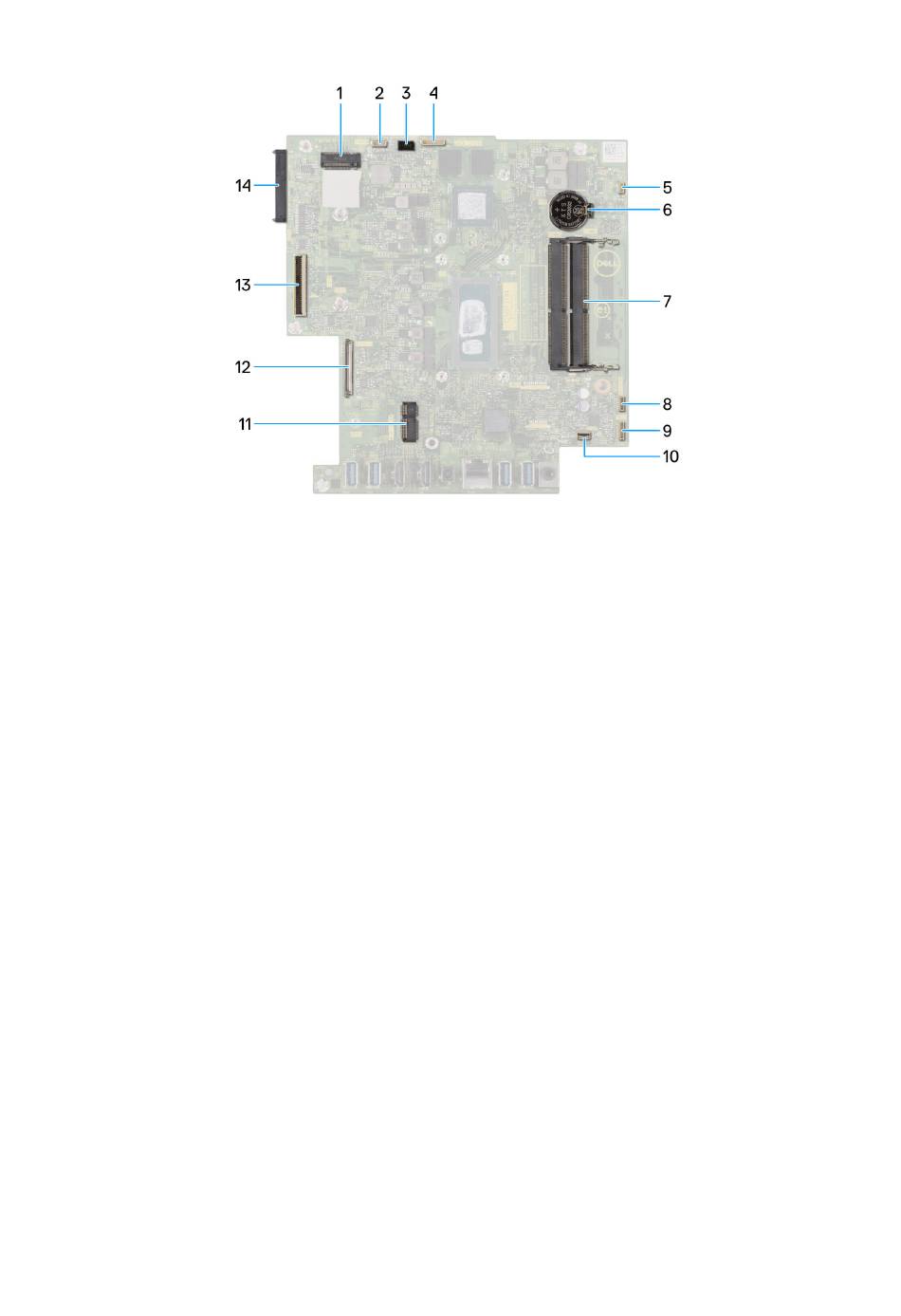

Afbeelding 53. Systeemkaartconnectoren
1. Slot voor de SSD
3. Kabelconnector van de camera
5. Kabelconnector van de ventilator
7. Slots voor geheugenmodule
9. Kabelconnector van de microfoonmodule
11. Slot van de draadloze kaart
13. Connector van de beeldschermkabel
De volgende afbeelding geeft de locatie van de systeemkaart aan en biedt een visuele weergave van de verwijderingsprocedure.
2. Kabelconnector van het touchscreen (optioneel)
4. Kabelconnector van de achtergrondverlichting
6. Knoopbatterij
8. Connector van de luidsprekerkabel
10. Kabelconnector van de mediakaartlezer
12. Kabelconnector van de aan/uit-knopkaart
14. Connector van harde schijf
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
