1. Verwijder de antennekabels uit de routeringsgeleiders op de basis van de beeldschermeenheid.
OPMERKING:
Schrijf op hoe de kabels lopen voordat u ze uit de geleiders haalt. Let ook op de locatie van de antennemodules op
de basis van het beeldscherm als ANT-B (zwart) en ANT-W (wit).
2. Trek voorzichtig de koperfolie los waarmee de antennekabels aan beide zijden van de basis van de beeldschermeenheid zijn bevestigd.
3. Til de antennemodules uit de basis van de beeldschermeenheid.
De antennes installeren
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

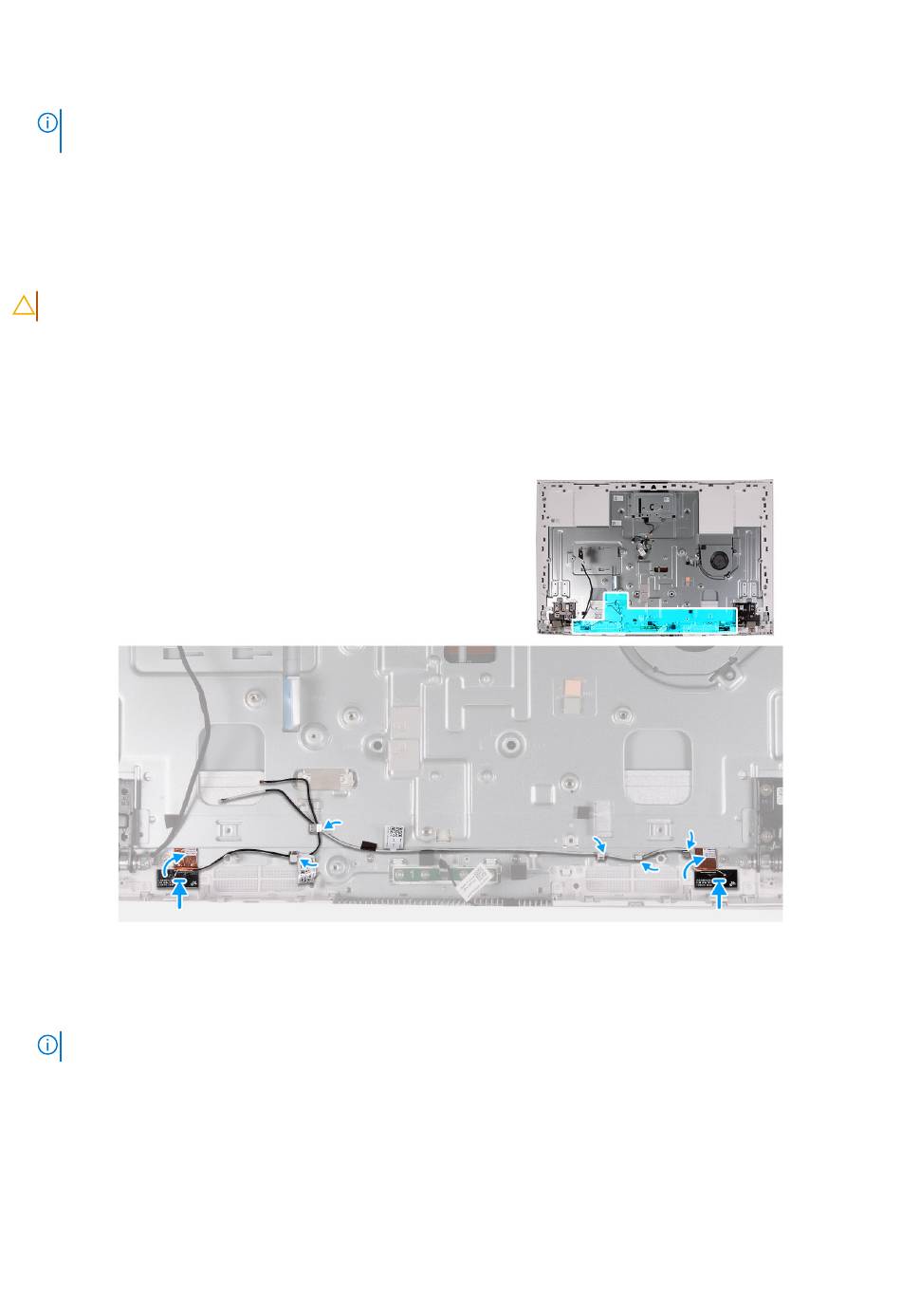

De volgende afbeelding geeft de locatie van de antennes aan en biedt een visuele weergave van de plaatsingsprocedure.
Afbeelding 62. De antennes installeren
Stappen
1. Lijn de antennemodules uit en plaats deze in de slots op de basis van de beeldschermeenheid.
OPMERKING:
Let op de locatie van de antennemodules op de basis van het beeldscherm als ANT-B (zwart) en ANT-W (wit).
2. Bevestig de koperfolie waarmee de antennekabels aan beide zijden van de basis van de beeldschermeenheid worden bevestigd.
3. Leid de antennekabels door de geleiders op de basis van de beeldschermeenheid.
Vervolgstappen
1. Plaats de aan/uit-knopkaart.
2. Plaats de standaardscharnieren.
3. Installeer de luidsprekers.
