instAllAtie
Montage
f Spoel het leidingsysteem grondig door met geschikt water,
voordat de warmtepomp wordt aangesloten. Vreemde voor-
werpen, zoals lasparels, roest, zand of afdichtingsmateriaal
belemmeren de goede werking van de warmtepomp.
f Sluit de warmtepomp aan de zijde van het cv-water aan. Let
op de dichtheid.
f Let op de juiste aansluiting van de cv-aanvoer en -retour.
f Voer de isolatie uit overeenkomstig de geldende
voorschriften.
f Let bij het dimensioneren van het verwarmingscircuit op het
interne drukverschil (zie hoofdstuk "Technische gegevens/
gegevenstabel").
De drukslangen voor de trillingsontkoppeling voor directe aan-
sluiting aan de buizen ter plaatse, zijn in het toestel geïntegreerd.
10.6 Zuurstofdiffusie
Materiële schade
Vermijd open verwarmingsinstallaties. Gebruik bij vloer-
verwarmingen met kunststof leidingen zuurstofdiffusie-
dichte leidingen.
Bij vloerverwarmingen met niet-zuurstofdiffusiedichte kunststof-
leidingen of open verwarmingsinstallaties kan door zuurstofdiffu-
sie corrosie optreden aan de stalen delen van de verwarmingsin-
stallatie (bijv. aan de warmtewisselaar van de warmwaterboiler,
aan buffervaten, stalen verwarmingselementen of stalen buizen).
f Koppel bij zuurstoftoevoer het verwarmingssysteem tussen
verwarmingscircuit en buffervat los.
Materiële schade
De corrosieproducten (bijv. roestslib) kunnen neerslaan
in de componenten van de verwarmingsinstallatie en
door vernauwing van de doorsnede de capaciteit van de
installatie beïnvloeden of storingen veroorzaken die lei-
den tot het uitvallen van de installatie.
10.7 Tweede warmteopwekker
Bij bivalente systemen moet de warmtepomp altijd geïntegreerd
worden in de retourleiding van de externe tweede warmteopwek-
ker, bijv. de olieketel.

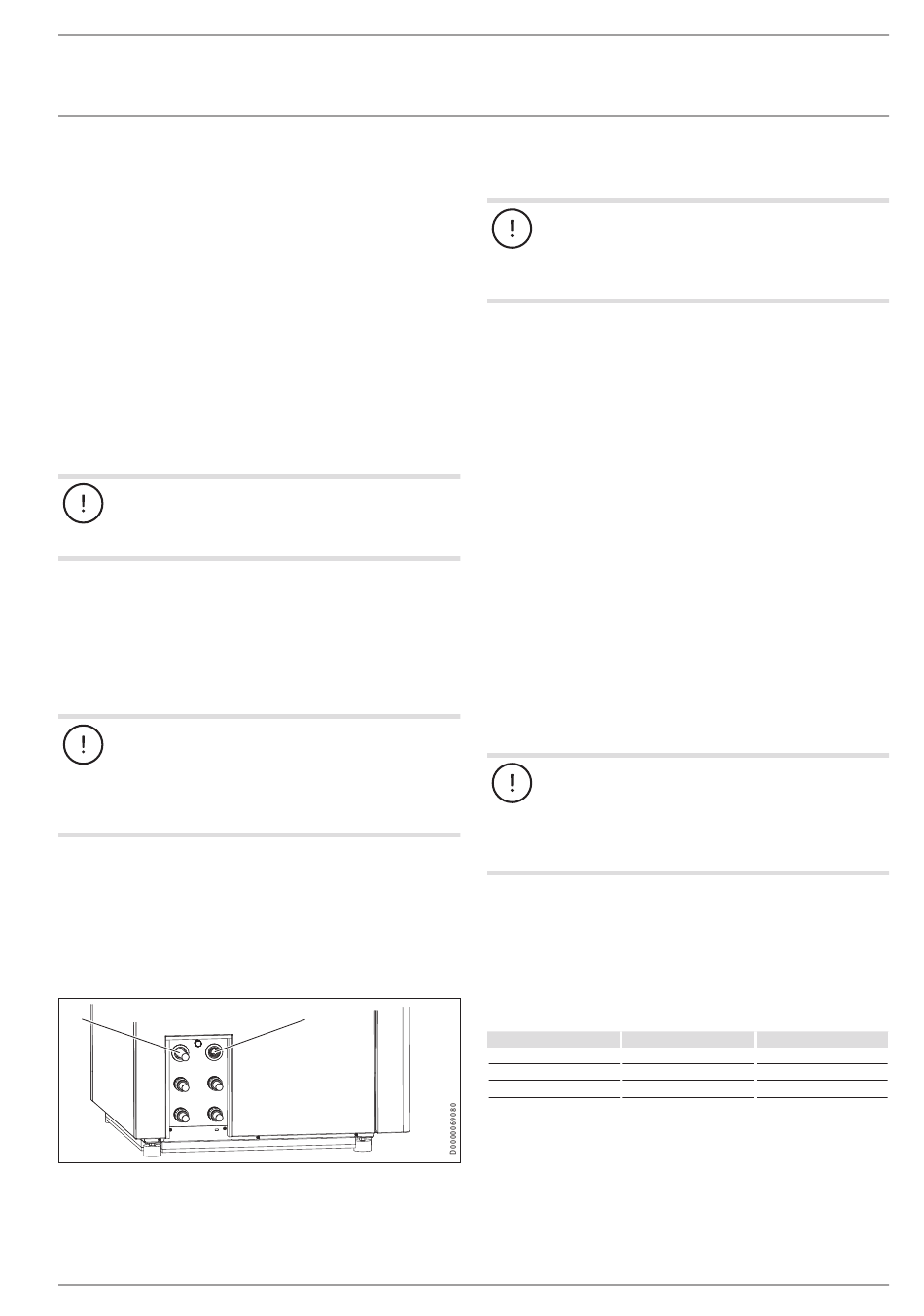

10.8 Condensaatafvoer en overdrukklep
1
1 Aansluiting "Doorvoer condensaatafvoer"
2 Aansluiting "Veiligheidsklep afvoer"
Het toestel is aan de linkerkant uitgerust met de aansluiting "Door-
voer condensaatafvoer".
www.stiebel-eltron.com
2
f Sluit een condensaatleiding aan op de aansluiting "Doorvoer
condensaatafvoer".
Materiële schade
Om een foutloze afvoer van het condenswater te garan-
deren, mag de condensaatleiding niet afgekneld worden.
Plaats eventueel een lus.
f Leg de condensaatleiding met voldoende verval.
f Voer het condensaat af naar een afvoer dicht bij de vloer. Let
erop dat de afvoer voldoende ventilatie heeft, bijvoorbeeld
een vrije uitloop in een sifon. Gebruik een condensaatpomp,
als het verval onvoldoende is.
f Controleer de plaats van de condensaatpomp. De condens-
aatpomp moet volledig op de vloer liggen.
Afvoer van de overdrukklep
Aan de linkerzijde van het toestel wordt via de aansluiting "Veilig-
heidsklep afvoer" de afvoerslang van de overdrukklep naar buiten
gevoerd. Let erop dat uitlopend water vrij kan weglopen.
10.9 Condensaatafvoer controleren
Controleer na het plaatsen van de condensaatafvoerslang of het
condensaat goed kan weglopen. Ga daarvoor als volgt te werk:
f Giet water op de verdamper, zodat dit in de ontdooibak
stroomt. Let op de maximale condensaatafvoer van 6 l/min.
f Controleer of het water via de condensaatafvoerslang wordt
afgevoerd.
10.10 Veiligheidstemperatuurbegrenzer voor
oppervlakteverwarming
Materiële schade
Om in geval van een defect eventuele schade door een
verhoogde aanvoertemperatuur in de oppervlaktever-
warming te vermijden, installeert u een veiligheidstem-
peratuurbegrenzer om de systeemtemperatuur te be-
grenzen.
10.11 Verwarmingsinstallatie vullen
Cv-waterkwaliteit
Het verwarmingssysteem wordt gevuld met drinkwater. Neem de
volgende grenswaarden in acht, zodat het verwarmingssysteem
niet beschadigd raakt.
eenheid
Waterhardheid
°dH
pH-waarde
Chloride
mg/l
De waterhardheid en het chloridegehalte van het vulwater kunt u
opvragen bij de verantwoordelijke watermaatschappij.
f Let op de lokale vereisten (bijv. VDI 2035 in Duitsland).
Wij adviseren om het vulwater niet te ontzouten, omdat hierdoor
de pH-waarde kan worden aangetast.
WPL ICS classic | WPL IKCS classic |
Waarde
≤ 3
6,5-8,5
< 30
15
