instAllAtie
Luchtslangen plaatsen
13. Luchtslangen plaatsen
Aanwijzing
Wanneer bij binnen opgestelde warmtepompen een Blo-
wer Door Test volgens DIN EN 13829 wordt uitgevoerd,
moet procedure B (controle van de gebouwomhulling)
worden toegepast. Daartoe moeten alle opzettelijk aan-
wezige openingen in de gebouwomhulling worden af-
gesloten of afgedicht voordat de luchtslangen worden
geplaatst.
f Dicht de wanddoorvoeren af voor de Blower Door
Test.
Aanwijzing
De geleiding van de aanzuiglucht naar het toestel en van
de uitblaaslucht van het toestel naar de openlucht ge-
beurt via luchtslangen. De luchtslangen zijn zeer flexibel,
geïsoleerd en hebben een zelfdovend brandgedrag.
Aanwijzing
Voor de luchttoevoer- en luchtafvoerzijde is telkens een
drukverlies van 60 Pa toegestaan. De waarde mag ook
worden overschreden, mits het totale drukverlies van
120 Pa niet wordt overschreden.
De totale slanglengte aan de luchtingangs- en -uitgangszijde mag
in totaal niet groter zijn dan 8 m.
f Voorzie niet meer dan vier bochtstukken van 90°. De radius
van de bochtstukken moet, ten opzichte van het midden van
de slang, een grootte hebben van minstens 170 mm.
f Bevestig de luchtslang met intervallen van ca. 1 m om door-
hangen van de luchtslang te voorkomen.
13.1 Aansluiting met luchtgeleidingstoebehoren
LSWP 315 AWG Set
f Wanneer de luchtslang te lang is voor de inbouwsituatie,
dient u de luchtslang eventueel in te korten. Neem de instal-
latiehandleiding van het luchtgeleidingstoebehoren in acht.
Aanwijzing
Gebruik geen gereedschap voor de kartelschroeven.
f Draai de schroeven met de hand vast.

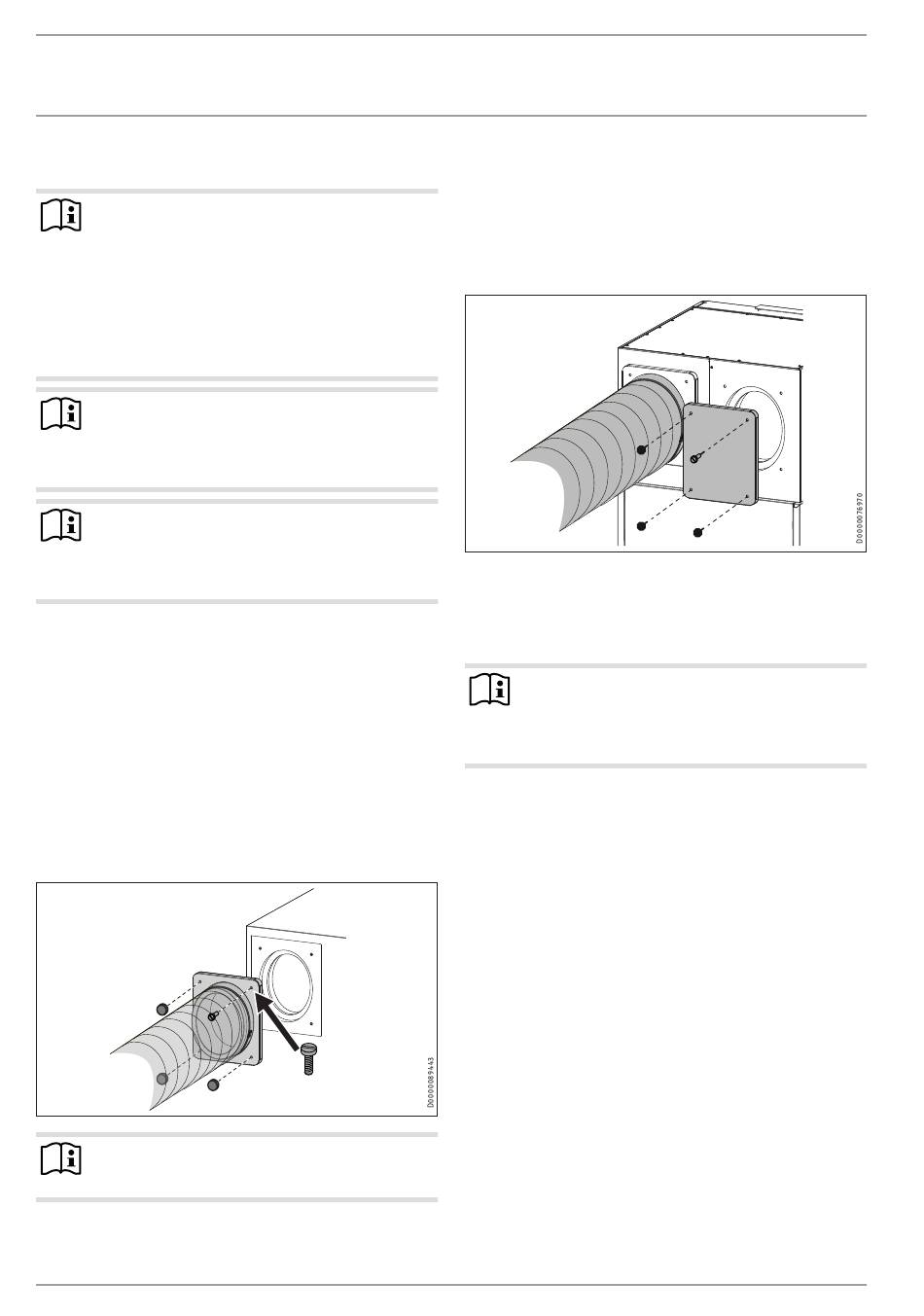

f Monteer één slanguiteinde met voorgemonteerde sneladap-
ter op de luchttoevoer van het toestel. Gebruik daarvoor drie
kartelschroeven en een sleufschroef.
22
|WPL ICS classic | WPL IKCS classic
f Monteer één slanguiteinde met voorgemonteerde sneladap-
ter op de luchtafvoer van het toestel. Gebruik daarvoor drie
kartelschroeven en een sleufschroef.
f Monteer de andere slanguiteinden met voorgemonteerde
sneladapters op de wanddoorvoer.
WPL 09 IKCS classic | WPL 17 IKCS classic
f Sluit de ongebruikte luchtingang en -uitgang af met een
blinddeksel. Gebruik daarvoor drie kartelschroeven en een
sleufschroef.
13.2 Aansluiting met sneladapter ZSA 315
Aanwijzing
Wanneer luchtslangen en wanddoorvoeren AWG 315
beschikbaar zijn, kunnen sneladapters ZSA 315 worden
gebruikt voor de aansluiting van de luchtslangen op het
toestel.
f Neem de installatiehandleiding van de sneladapter in acht.
f Wanneer de luchtslang te lang is voor de inbouwsituatie,
dient u de luchtslang eventueel in te korten. Gebruik een
scherp mes om in te korten. De draadspiralen kunt u met een
draadschaar doorknippen.
14. Ingebruikname
De ingebruikname van het toestel, alle instellingen op ingebruik-
nameniveau van de warmtepompmanager en het instrueren van
de exploitant moeten door een installateur uitgevoerd worden.
Voer de ingebruikname uit in overeenstemming met deze instal-
latiehandleiding en de handleiding van de warmtepompmanager.
Voor de ingebruikname kunt u een beroep doen op onze klanten-
service (tegen betaling).
Als u dit toestel commercieel gebruikt, dient u voor de ingebruik-
name eventueel rekening te houden met de voorschriften van de
bedrijfsveiligheidsverordening. Meer informatie hieromtrent vindt
u bij de bevoegde controle-instantie; in Duitsland is dat bijv. TÜV.
www.stiebel-eltron.com
