6.5.1

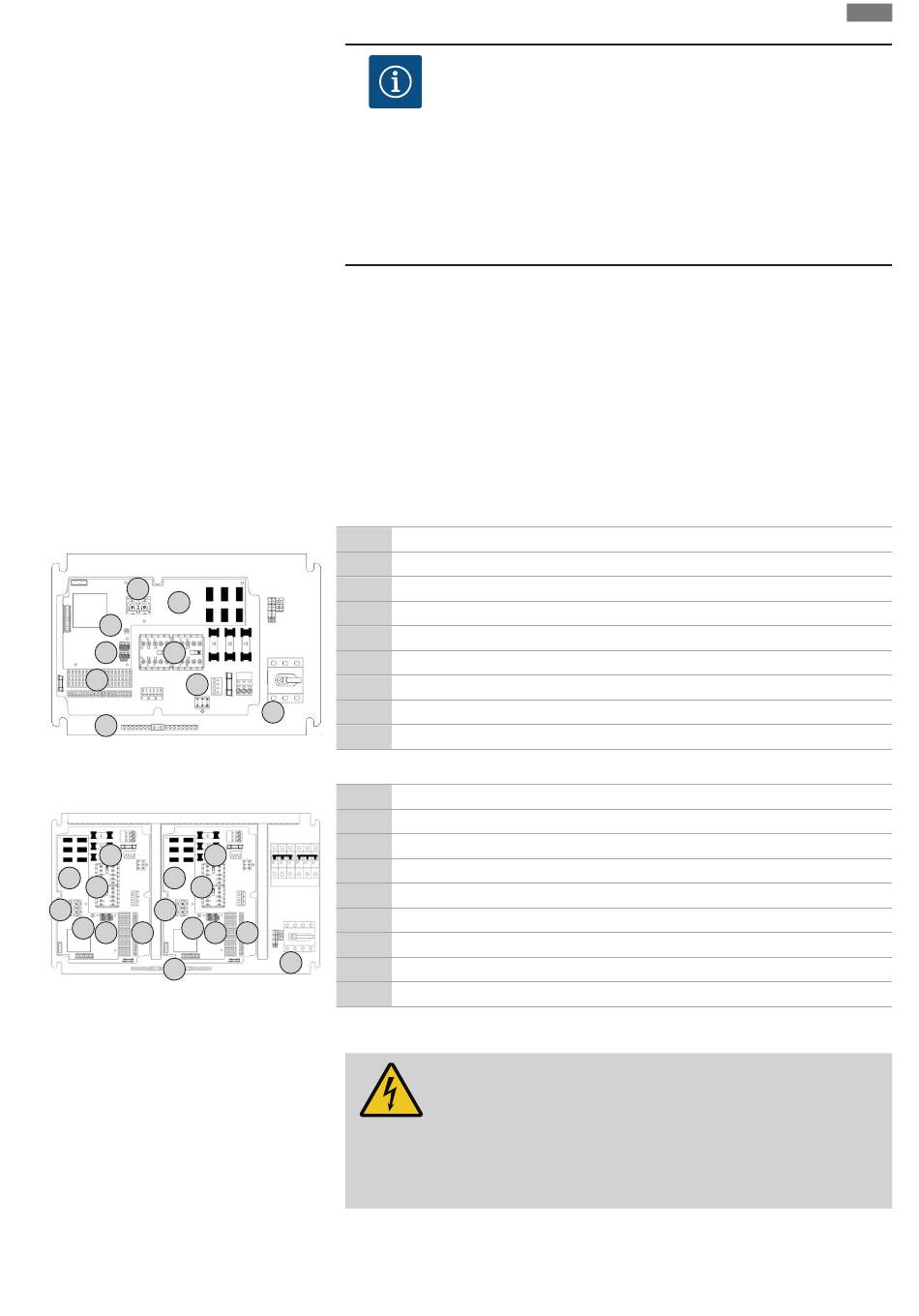

Overzicht van de onderdelen
8
7
10
9
5
4
2
3
Fig. 2: Control EC-rF
2
2
7
7
5
5
8
8
10
10
9
4
9
3
Fig. 3: Control EC-rh
6.5.2
Netaansluiting schakelkast
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-Rain • Ed.01/2024-07
•
Stroom en spanning van de netaansluiting moeten overeenkomen met de gegevens op
het typeplaatje.
•
Voer de netzijdige zekering uit volgens de plaatselijke richtlijnen.
•
Kies, bij gebruik van vermogensbeschermingsschakelaars, de schakeleigenschappen
overeenkomstig de aangesloten pomp.
•
De lokaal geldende richtlijnen moeten worden nageleefd bij het installeren van lek-
stroom-veiligheidsschakelaars (RCD, type A, sinusvormige stroom, alstroomgevoelig).
•
Leg de aansluitkabel volgens de lokale richtlijnen.
•
Beschadig tijdens het leggen de aansluitkabel niet.
•
Schakelkast en alle elektrische verbruikers aarden.
Overzicht Control EC-rF
1
Netaansluiting
2
Instelling netspanning
3
Klemmenstrook: Aarde (PE)
4
Klemmenstrook: Besturing/sensorsysteem
5
Relaiscombinaties
7
Stuurkaart
8
Potentiometer voor motorstroombewaking
1
9
ModBus RTU: RS485-interface
10
ModBus RTU: Jumpers voor afsluiting/polarisatie
Overzicht Control EC-rh
1
Netaansluiting
2
Instelling netspanning
3
Klemmenstrook: Aarde (PE)
4
Klemmenstrook: Besturing/sensorsysteem
5
Relaiscombinaties
7
Stuurkaart
4
8
Potentiometer voor motorstroombewaking
1
9
ModBus RTU: RS485-interface
10
ModBus RTU: Jumpers voor afsluiting/polarisatie
LET OP
• Afhankelijk van de systeemimpedantie en de max. schakelingen/uur
van de aangesloten verbruikers kan het tot spanningsschommelingen
en/of -verlagingen komen.
• Sluit bij het gebruik van afgeschermde kabels de afscherming aan 1
zijde in het regelsysteem op de aardrail aan.
• Laat de aansluiting altijd door een elektromonteur uitvoeren.
• Neem de inbouw- en bedieningsvoorschriften van de aangesloten
pompen en signaalgevers in acht.
GEVAAR
Levensgevaar door elektrische stroom bij uitgeschakelde
hoofdschakelaar!
Ook wanneer de hoofdschakelaar is uitgeschakeld, bestaat er netspan-
ning op de klem voor spanningskeuze.
• Spanningskeuze vóór de aansluiting op het stroomnet uitvoeren.
