6.5.10
Aansluiting verzamelstoringsmel-
ding (SSM)

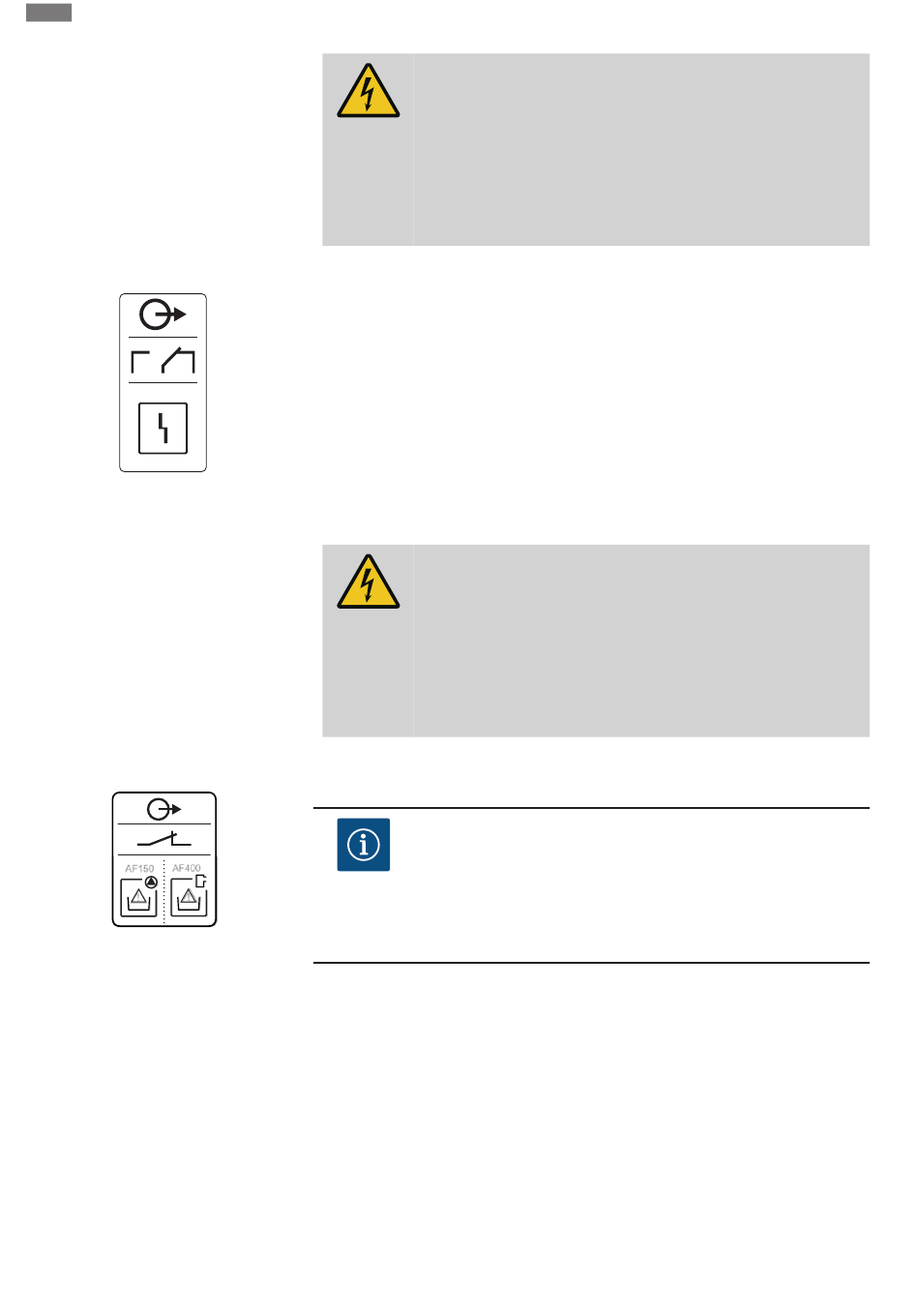

Fig. 14: Symbool-overzicht van de aansluitin-
gen
6.5.11
Aansluiting droogloopsignaal (TLS)
AF150
AF400
!
!
Fig. 15: Symbool-overzicht van de aansluitin-
gen
18
GEVAAR
Levensgevaar door elektrische stroom!
De spanning van de externe spanningsvoorziening ligt ook bij een uitge-
schakelde hoofdschakelaar aan de klemmen aan!
• Klem voor alle werkzaamheden de externe spanningsvoorziening los.
• Werkzaamheden aan de elektrische installatie door een elektromon-
teur laten uitvoeren.
• Neem de lokale voorschriften in acht.
Via een afzonderlijke uitgang wordt een storingsmelding voor alle pompen (SSM) afgegeven:
•
Contacttype: potentiaalvrij wisselcontact
•
Contactbelasting:
–
Minimaal: 12 V=, 10 mA
–
Maximaal: 250 V~ 1 A
•
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevesti-
gen.
•
Sluit de aders overeenkomstig het aansluitschema op de klemmenstrook aan.
•
Neem het klemnummer over van het overzicht van de aansluitingen in het deksel van het
schakeltoestel.
GEVAAR
Levensgevaar door elektrische stroom!
De spanning van de externe spanningsvoorziening ligt ook bij een uitge-
schakelde hoofdschakelaar aan de klemmen aan!
• Klem voor alle werkzaamheden de externe spanningsvoorziening los.
• Werkzaamheden aan de elektrische installatie door een elektromon-
teur laten uitvoeren.
• Neem de lokale voorschriften in acht.
Via een aparte uitgang wordt een droogloopmelding afgegeven om de drukverhogingspom-
pen tegen schade te beschermen.
LET OP
Droogloopmelding!
Voor de AF400 moet de droogloopuitgang van de EC-Rain besturing
(klemmen 6 en 7) worden aangesloten op de droogloopingang van de EC-
Booster regeleenheid (zie Inbouw- en bedieningsvoorschriften EC-Boos-
ter).
•
Contacttype: potentiaalvrij verbreekcontact
•
Contactbelasting:
–
Minimaal: 12 V=, 10 mA
–
Maximaal: 250 V~, 1 A
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevestigen.
Sluit de aders volgens het aansluitschema aan op de klemmenstrook.Raadpleeg de aansluit-
nummers in het aansluitingsoverzicht in het deksel van de schakelkast.
