Instelparameters en definitie van
de hybride tank (alleen EC-rh)
Overloopl
eiding
Hybride
tank
(400 l)

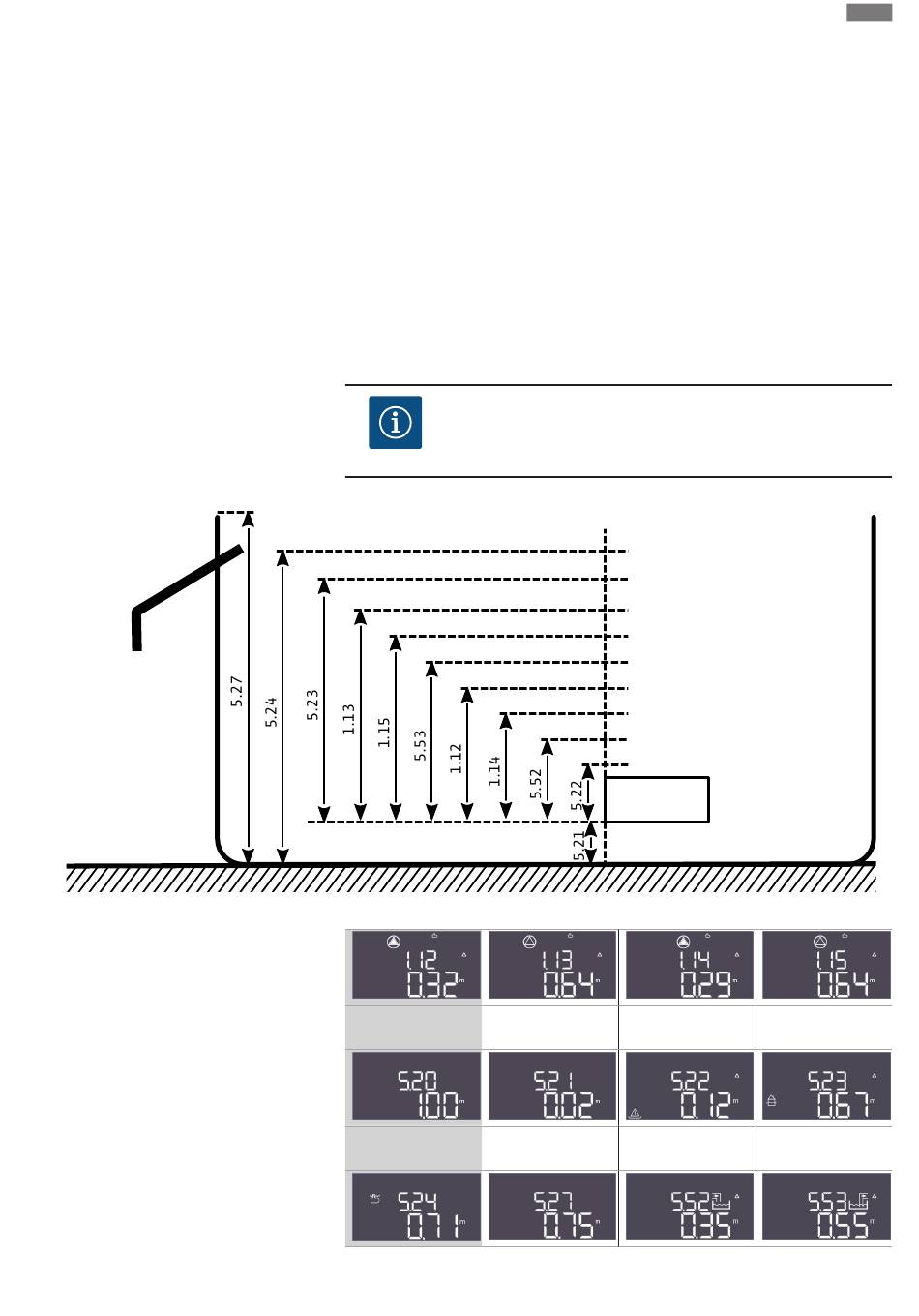

Fig. 25: Instelparameters hybride tank
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-Rain • Ed.01/2024-07
verswaterventielen worden gesloten (EC-rh). Deze parameter is optioneel en kan worden
uitgeschakeld in het menu.
Als er tijdens bedrijf een sensorfout optreedt, worden de ventielen omgeschakeld naar
verswater, de pompen blijven draaien zoals vereist (EC-rF), of de voedingspompen worden
gestopt en de verswaterventielen worden aangestuurd zoals vereist (EC-rh).
Als redundantie is er de optie om een vlotterschakelaar aan te sluiten voor droogloopdetec-
tie en een optionele vlotterschakelaar voor het detecteren van terugstroming in het regen-
waterreservoir. De beschrijving van de optionele vlotterschakelaars wordt beschreven in
hoofdstuk 7.1.5.
Standaard wordt het actuele vulpeil van het regenwaterreservoir op het hoofdscherm
weergegeven in meters. Om het actuele watervolume in het regenwaterreservoir als per-
centage weer te kunnen geven, moet eerst de vorm van het regenwaterreservoir worden
geselecteerd in menu 5.36, bijvoorbeeld voor een vlakke tank. Het meetbereik 0% - 100%
(bruikbaar bereik) strekt zich uit van de installatiehoogte van de sensor in het regenwater-
reservoir tot aan de overloop. Als het waterpeil toch stijgt, kunnen waarden van hoger dan
100% worden weergegeven.
Hoogte hybride tank
Voedingspomp 1
AAN
Meetbereik niveau-
sensor
LET OP
De toevoer van verswater via een reservoir voor de AF150 moet door de
klant worden voorzien en gedimensioneerd.
Niveausensor
Installatiehoogte sensor
Voedingspomp 1 UIT Voedingspomp 1
Installatiehoogte
sensor
Overloop
Optioneel vulpeil-alarm
Voedingspomp 1 uit
Voedingspomp 2 uit
Verswater uit
Voedingspomp 1 aan
Voedingspomp 2 aan
Verswater aan
Droogloop
Voedingspomp 1 UIT
AAN
Droogloopdrempel-
Optioneel vulpeil-
waarde
alarm
