2.2Î
Menustructuur
Statusniveau
Menuniveau
Instelniveau
De menustructuur van de regelaar is verdeeld in
meerdere niveaus: het statusniveau, het menuniveau
en het instelniveau. Bij normaal bedrijf van de regelaar
bevindt zich de display in het statusniveau.
Het statusniveau bestaat uit afzonderlijke aandui-
dingskanalen, waarin waarden en meldingen vermeld
worden.
Het menuniveau is samengesteld uit instelkanalen.
Voer in deze niveaus, afgezien van de in hoofdstuk
<?> beschreven instellingen, geen instellingen uit, maar
wendt u zich tot uw vakman. Deze zal instellingen aan
uw regelaar vakkundig uitvoeren.
2.3Î
DoorÎhetÎstatusmenuÎscrollen
Bij normaal bedrijf van de regelaar bevindt zich de dis-
play in het statusniveau.
Om door het statusmenu te scrollen op de toetsen
resp.
drukken
3
1
Mocht u onbedoeld in het menu- of instelniveau te-
rechtgekomen zijn, voer dan geen instellingen uit.
Druk op de toets
om weer naar het startmenu
6
terug te keren. Indien u per ongeluk een instelling ge-
wijzigd hebt, wendt u zich dan tot uw vakman.
2.4Î
Statusmenu
Nota:
Uw regelaar beschikt over talrijke extra
functies en opties. Afhankelijk daarvan
welke uw vakman geactiveerd heeft, zijn
verschillende aanduidingskanalen zicht-
baar.
Bij normaal bedrijf van de regelaar bevindt zich de dis-
4
play in het statusniveau. Deze geeft de in de tabel ge-
noemde waarden aan. Meer informatie daarover vindt
u in hoofdstuk 6
Naast deze waarden worden in het statusniveau mo-
gelijke storingsmeldingen getoond (zie hoofdstuk 8)
Weer-
Betekenis
gaveÎ
BLSC1
Blokkeerbescherming relais 1
BLSC2
Blokkeerbescherming relais 2
BLSC3
Blokkeerbescherming relais 3
INIT
Initialisatie
FLLZ
Vultijd
STAB
Stabilisatie
TKOL
Temperatuur collector
TKOL1
Temperatuur collector 1
TKOL2
Temperatuur collector 2
TSPU
Temperatuur reservoir onderaan
TSP1U
Temperatuur reservoir 1 onderaan
TSPO
Temperatuur reservoir bovenaan
TSP2U
Temperatuur reservoir 2 onderaan
TSVL
Temperatuur voorloop van het primair circuit
TSRL
Temperatuur zonneterugloop
TFSK
Temperatuur ketel met vaste brandstof
TSPR
Temperatuur reservoir verhoging van de te-
ruglooptemperatuur
TRUE
Teruglooptemperatuur
S3
Temperatuur voeler 3
S4
Temperatuur voeler 4
S5
Temperatuur voeler 5
n1
Toerental relais 1
n2
Toerental relais 2
n3
Toerental relais 3
n4
Toestand relais 4
h R1
Bedrijfsuren relais 1
h R2
Bedrijfsuren relais 2
Weer-
Betekenis
gaveÎ
h R3
Bedrijfsuren relais 3
h R4
Bedrijfsuren relais 4
L/h
Debiet Grundfos-voeler
BAR
Installatiedruk
TSVL
Temperatuur voorloop van het primair
circuit VFS
TSRL
Temperatuur zonne-energie terugloop RPS
TVLWZ
Temperatuur voorloop
warmtemeting
TRLWZ
Temperatuur terugloop
warmtemeting
L/h
Debiet V40 of fl owmeter
KWh
Hoeveelheid warmte in kWh
MWh
Hoeveelheid warmte in MWh
TDES
Temperatuur desinfectie
CDES
Countdown desinfectie
DDES
Thermische desinfectie
ZEIT
Tijd
DATUM
Datum
3Î
Aanduidingen

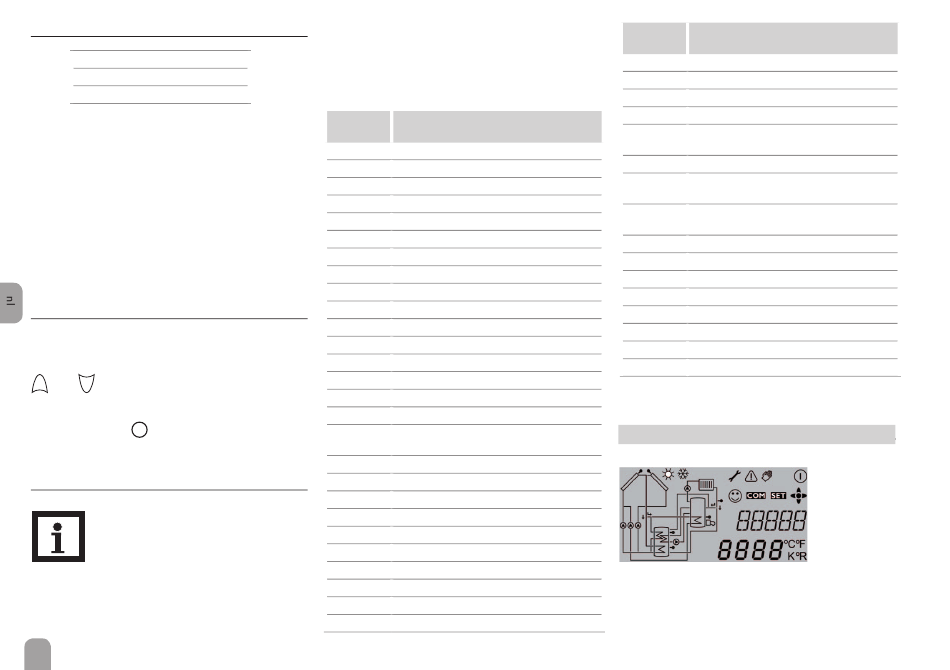

Systeem-monitoring-uitlezing
De systeem-monitoring-uitlezing bestaat uit 3 delen:
De aanduiding van de kanalen, de lijst van de symbolen
en het installatieschema.
