voir aan. Deze dient voor de vaststelling van de over-
gedragen hoeveelheid warmte.

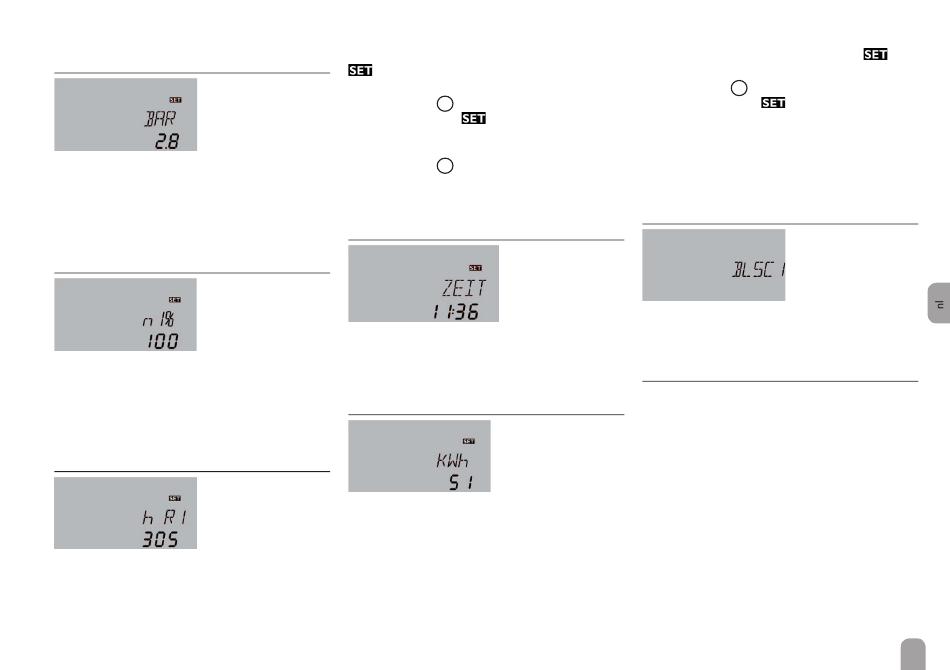

AanduidingÎvanÎdeÎÎ d ruk
bar
Druk
Bereik aanduiding: 0 ... 10 bar
Toont de momentane systeemdruk indien een betrok-
ken voeler aangesloten is.
AanduidingÎ vanÎ deÎ Î m omentaneÎ snelheidÎ vanÎ
deÎpomp
n1 % , n2 % , n3 %
Momentane snelheid van de pomp
Bereik aanduiding: 30 ... 100 % standaardpomp;
20 ... 100 % HE-pomp
Toont de momentane snelheid van de betrokken
pomp.
Î B edrijfsurenteller
h R (1, 2, 3, 4)
Bedrijfsurenteller
De bedrijfsurenteller maakt de som van het aantal
werkingsuren van het betrokken relais (h R1 / h R2/
h R3 / h R4).
De opgetelde bedrijfsuren kunnen op nul gezet wor-
den. Zodra het kanaal met de bedrijfsuren gekozen is
verschijnt in de uitlezing ononderbroken het symbool
.
Î Om in de RESET-modus van de teller te komen
de set-toets
indrukken.
5
Het uitlezingsymbool
knippert en het aantal be-
drijfsuren wordt op 0 teruggezet.
Î Om de RESET-procedure af te sluiten deze met
de set-toets
bevestigen.
5
Om de RESET-modus af te breken, gedurende 5 se-
conden geen toets indrukken. De regelaar komt auto-
matisch terug in de aanduidingsmodus.
Î A anduidingÎvanÎdeÎtijd
Zeit
Tijd
Toont de momentane tijd. Voor de instelling van de tijd
zie hoofdstuk 5
Î A anduidingÎvanÎdeÎhoeveelheidÎwarmte
kWh/MWh
Hoeveelheid warmte‚ in kWh / MWh
De regelaar kan de uit de zonnecollectoren gewonnen
hoeveelheid warmte berekenen en aanduiden.
Indien uw vakman de daarvoor noodzakelijke instel-
lingen uitgevoerd heeft, wordt de hoeveelheid warmte
in delen van 1 kWh in het kanaal kWh en in delen
van 1 MWh in het kanaal MWh aangeduid. De som
van beide kanalen geeft de totale hoeveelheid warmte.
De aanduiding van de opgetelde hoeveelheid warmte
kan teruggezet worden. Zodra in een van de aandui-
dingskanalen de hoeveelheid warmte gekozen is ver-
schijnt in de uitlezing continu het symbool
Î Om in de Reset-modus van de meter te komen
de set-toets
gedurende ca. 2 indrukken.
5
Het uitlezingsymbool
knippert en de waarde
voor de hoeveelheid warmte wordt op 0 teruggezet.
Î Om de RESET-procedure af te sluiten met de set-
toets bevestigen.
Om de RESET-modus af te breken, gedurende 5 se-
conden geen toets indrukken. De regelaar komt auto-
matisch terug in de aanduidingsmodus.
Î A anduidingÎvanÎdeÎblokkeerbeschermingstijd
Blokkeerbescherming
BLSC1(2, 3)
Blokkeerbescherming loopt
Î A anduidingÎvanÎdeÎdrainback-tijdperiodes
Om het blokkeren van pompen bij langere stilstand
te vermijden beschikt de regelaar over een blokkeer-
beschermingsfunctie. Deze functie schakelt de relais
dagelijks om 12:00 na elkaar kort aan.
Indien uw vakman deze functie geactiveerd heeft,
wordt op de aanduiding BLSC1Î (2/3) getoond, zo-
lang de betrokken pomp in blokkeerbeschermingsbe-
drijf loopt.
Reservoirs die in stilstand de warmtedragende vloei-
stof uit de collectoren in een opvangreservoir laten
teruglopen (drainback-installaties), hebben een bijzon-
dere regellogica nodig om effectief te kunnen functi-
oneren. Indien u een drainback-installatie hebt, heeft
uw vakman alle nodige instellingen uitgevoerd. Enkele
fases van de drainback-regellogica worden aangeduid,
indien ze actief zijn:
.
