De 4-cels batterij verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
werken.
2. Verwijder de onderplaat.
Over deze taak

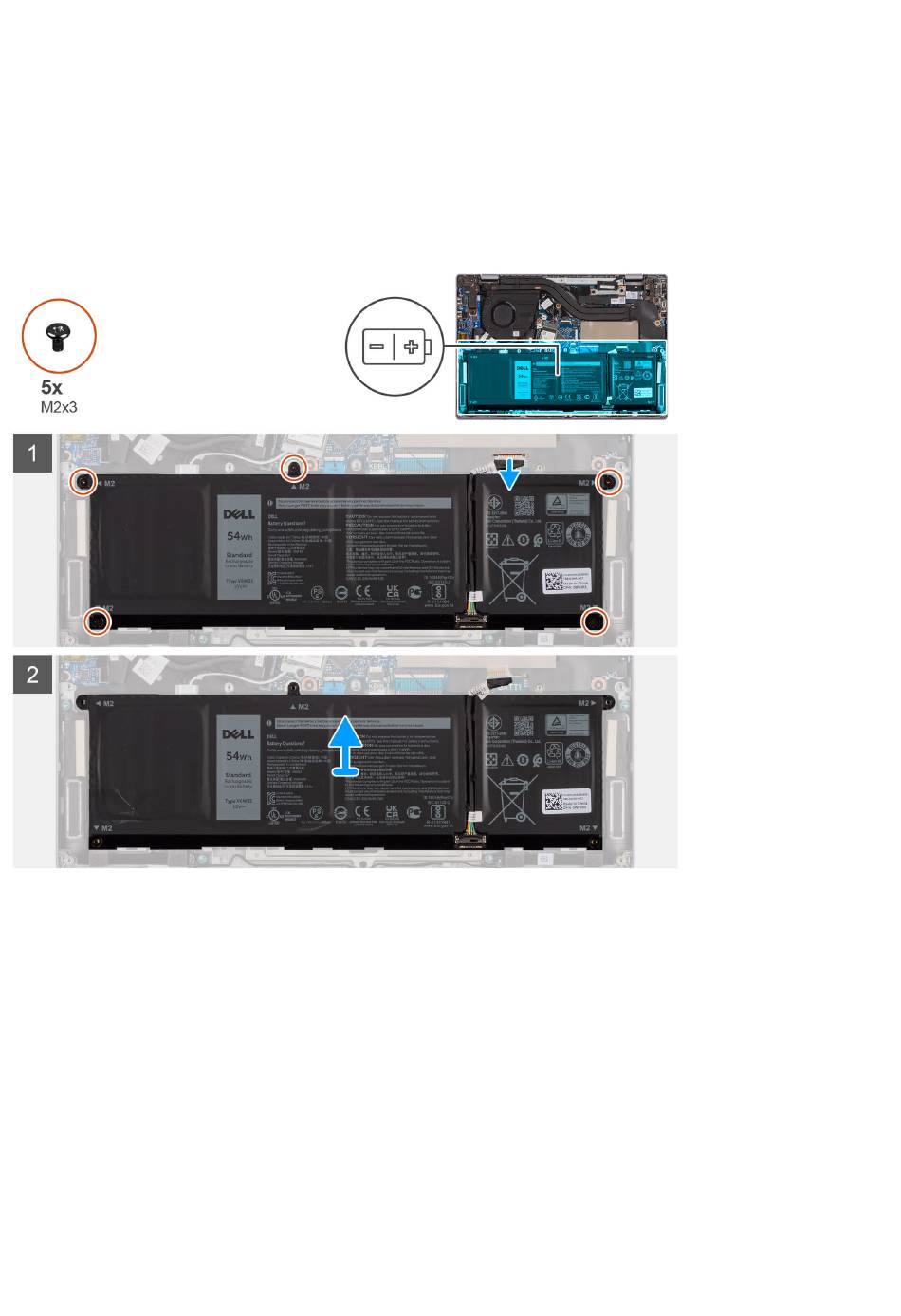

De volgende afbeeldingen geven de locatie van de 4-cels batterij aan en bieden een visuele weergave van de verwijderingsprocedure.
Stappen
1. Gebruik het treklipje om de batterijkabel los te koppelen van de connector op de systeemkaart.
2. Verwijder de vijf schroeven (M2x3) waarmee de 4-cels batterij op de palmsteun- en toetsenbordeenheid wordt bevestigd.
3. Til de 4-cels batterij samen met de batterijkabel onder een hoek omhoog. Schuif de 4-cels batterij naar buiten om deze van de
palmsteun- en toetsenbordeenheid te verwijderen.
4. Koppel de batterijkabel los en verwijder deze van de 4-cels batterij.
De 4-cels batterij installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de 4-cels batterij aan en bieden een visuele weergave van de installatieprocedure.
Onderdelen verwijderen en plaatsen
23
