Stappen

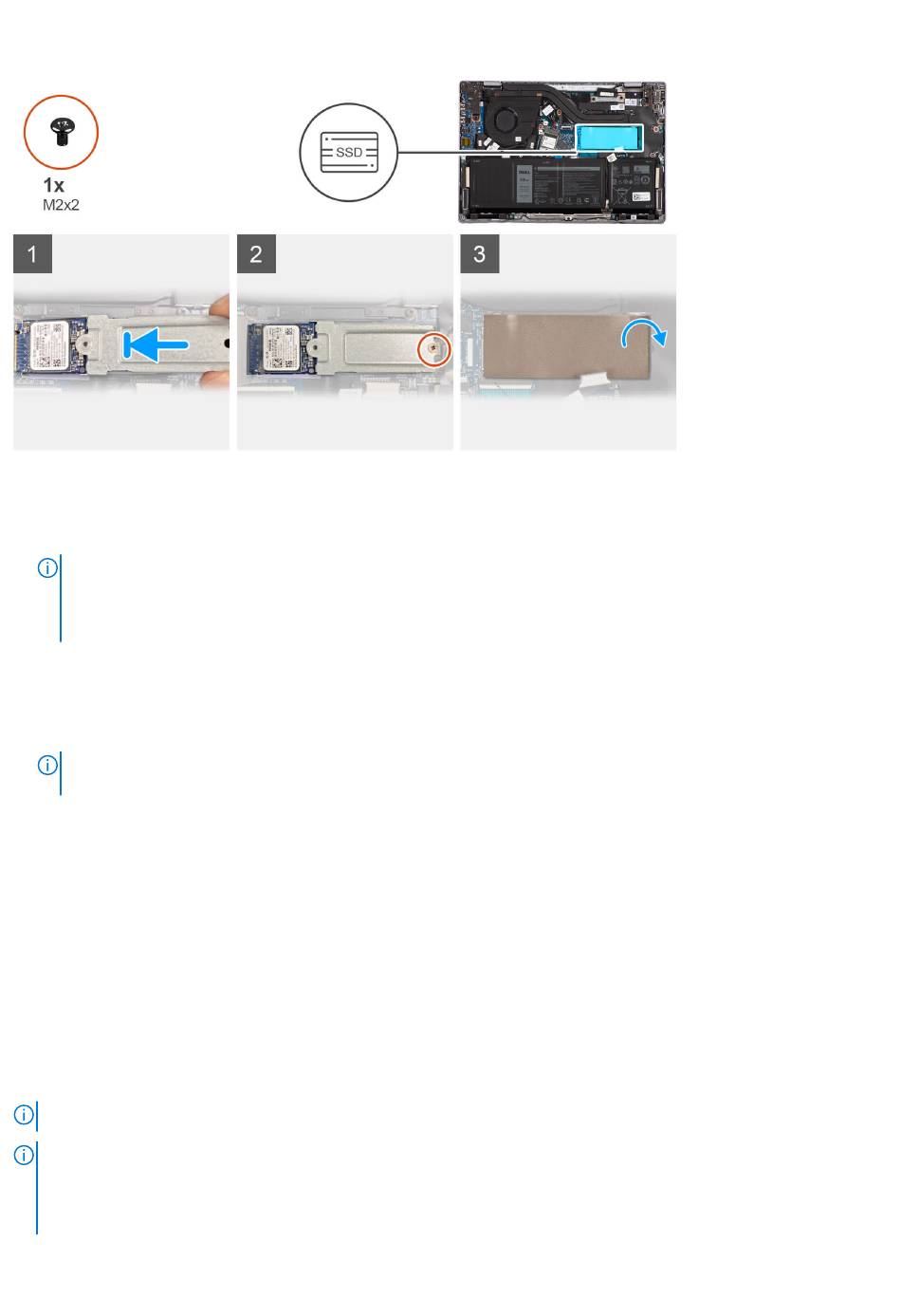

1. Lijn de uitsparing op de M.2 2230 SSD uit met het lipje op de M.2-kaartconnector op de systeemkaart.
2. Schuif de M.2 2230 SSD in de M.2-kaartconnector op de systeemkaart.
OPMERKING:
Er wordt een sticker met een thermisch kussen bevestigd op de systeemkaart onder de M.2230 SSD. Als tijdens
het vervangen van de M.2230 SSD de thermische mat van de plaat wordt gescheiden of wordt bevestigd aan de M.2 2230
SSD, moeten technici de thermische mat op de systeemkaart lezen voordat de M.2 2230 SSD opnieuw op het systeem wordt
geïnstalleerd.
3. Lijn de thermische plaat van de M.2 2230 SSD uit en plaats deze.
4. Lijn het schroefgat op de thermische plaat van de M.2 2230 SSD uit met het schroefgat op de palmsteun- en toetsenbordeenheid.
5. Plaats de twee schroeven (M2x2) terug waarmee de thermische plaat van de M.2 2230 SSD aan de systeemkaart wordt bevestigd.
6. Sluit het mylar-vel van de M.2 2230 SSD om de M.2 2230 SSD te bedekken.
OPMERKING:
Een beschermende mylar-plaat bedekt de M.2 2230 SSD. Dit mylar-vel moet worden gesloten na de
installatieprocedure.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
De M.2 2280 SSD verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
Over deze taak
OPMERKING:
Deze procedure geldt alleen voor systemen die worden geleverd met een geplaatste M.2 2280 SSD.
OPMERKING:
De M.2-kaart die op uw systeem is geïnstalleerd, is afhankelijk van de bestelde configuratie. De ondersteunde
kaartconfiguraties op het M.2-kaartslot zijn:
● M.2 2230 SSD
● M.2 2280 SSD
26
Onderdelen verwijderen en plaatsen
gewerkt.
werken.
