Stappen
1. Open de vergrendeling en koppel de touchpadkabel los uit de connector op de systeemkaart.
2. Trek de zelfklevende beschermkap van de touchpad los.
3. Verwijder de drie schroeven (M2x2.5) waarmee de touchpadbeugel aan de touchpadmodule wordt bevestigd.
4. Til de touchpad uit de touchpadmodule en verwijder deze.
5. Verwijder de twee schroeven (M2x1.8) waarmee de touchpadmodule aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
6. Til de touchpadmodule onder een hoek omhoog en schuif deze eruit om de touchpadmodule uit de palmsteun- en toetsenbordeenheid
te verwijderen.
De touchpad plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

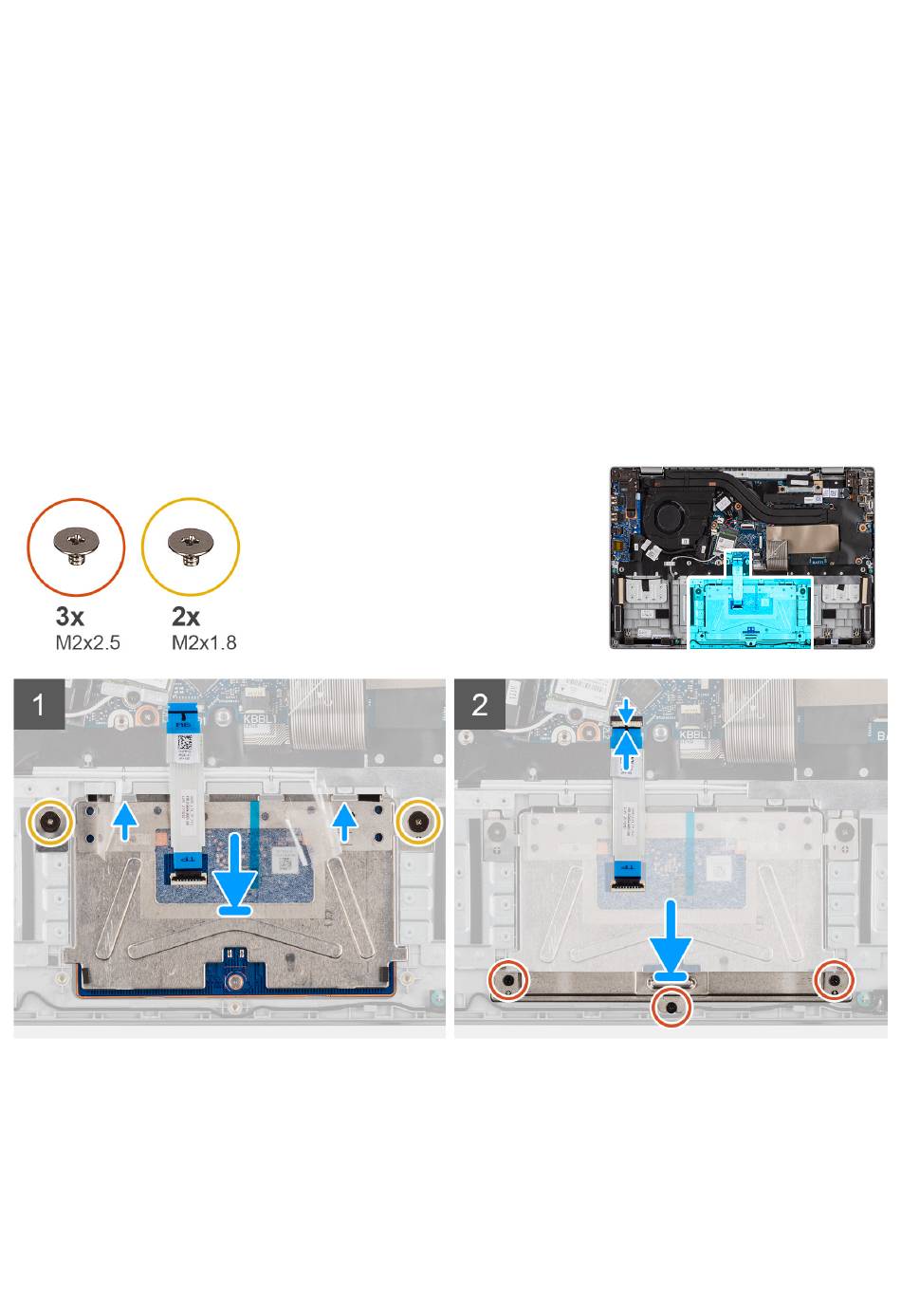

De volgende afbeeldingen geven de locatie van het touchpad aan en bieden een visuele weergave van de installatieprocedure.
Stappen
1. Lijn de touchpadmodule uit en plaats die in de slot op de palmsteun- en toetsenbordeenheid.
2. Lijn de schroefgaten op de touchpadmodule uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
3. Plaats de twee schroeven (M2x1.8) terug waarmee de touchpad aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Lijn de beugel van de touchpad uit en plaats deze op de touchpadmodule.
5. Lijn de schroefgaten op de touchpadbeugel uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
6. Plaats de drie schroeven (M2x2.5) terug waarmee de touchpadbeugel aan de touchpadmodule wordt bevestigd.
58
Onderdelen verwijderen en plaatsen
