Stappen

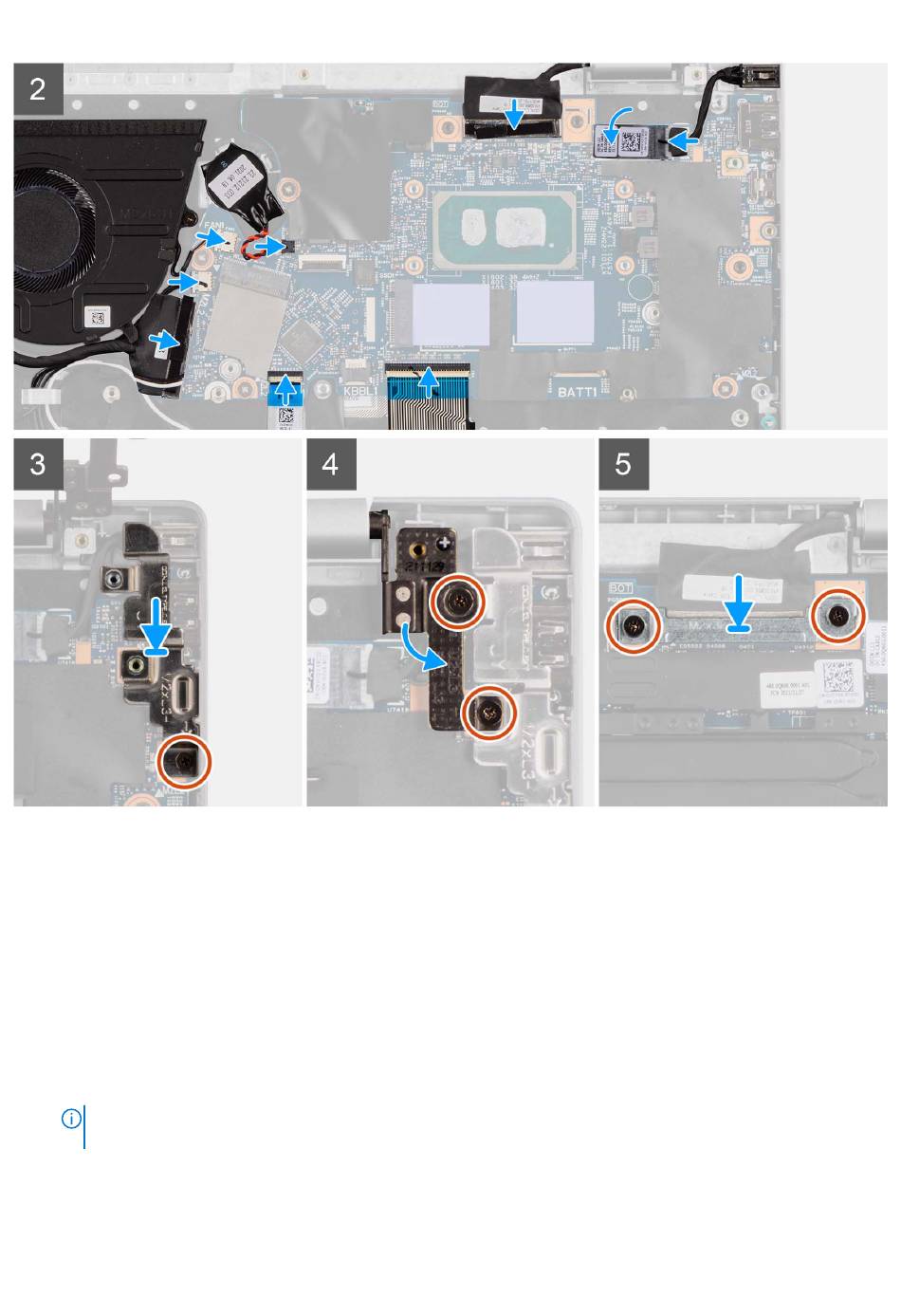

1. Lijn de systeemkaart uit en plaats die op de palmsteun- en toetsenbordeenheid.
2. Lijn de schroefgaten op de systeemkaart uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
3. Plaats de vier schroeven (M2x2) terug waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
4. Sluit de volgende kabels aan op de bijbehorende connectoren op de systeemkaart:
a. Touchpad FFC
b. kabel van I/O-kaart
c. Luidsprekerkabel
d. Kabel van de knoopcelbatterij
e. Kabel voor voedingsadapterpoort
f. Toetsenbordkabel
g. Kabelconnector voor led-toetsenbordverlichting, indien van toepassing
OPMERKING:
toetsenbordverlichting.
5. Lijn de beugel van de USB type-C op het systeemkaart uit en plaats deze.
6. Lijn de schroefgaten op de USB type-C-beugel uit met de schroefgaten op de systeemkaart.
7. Plaats de schroef (M2x3) terug waarmee de USB type-C beugel aan de systeemkaart wordt bevestigd.
Deze stap is alleen van toepassing op systemen die worden geleverd met een geïnstalleerde
Onderdelen verwijderen en plaatsen
65
