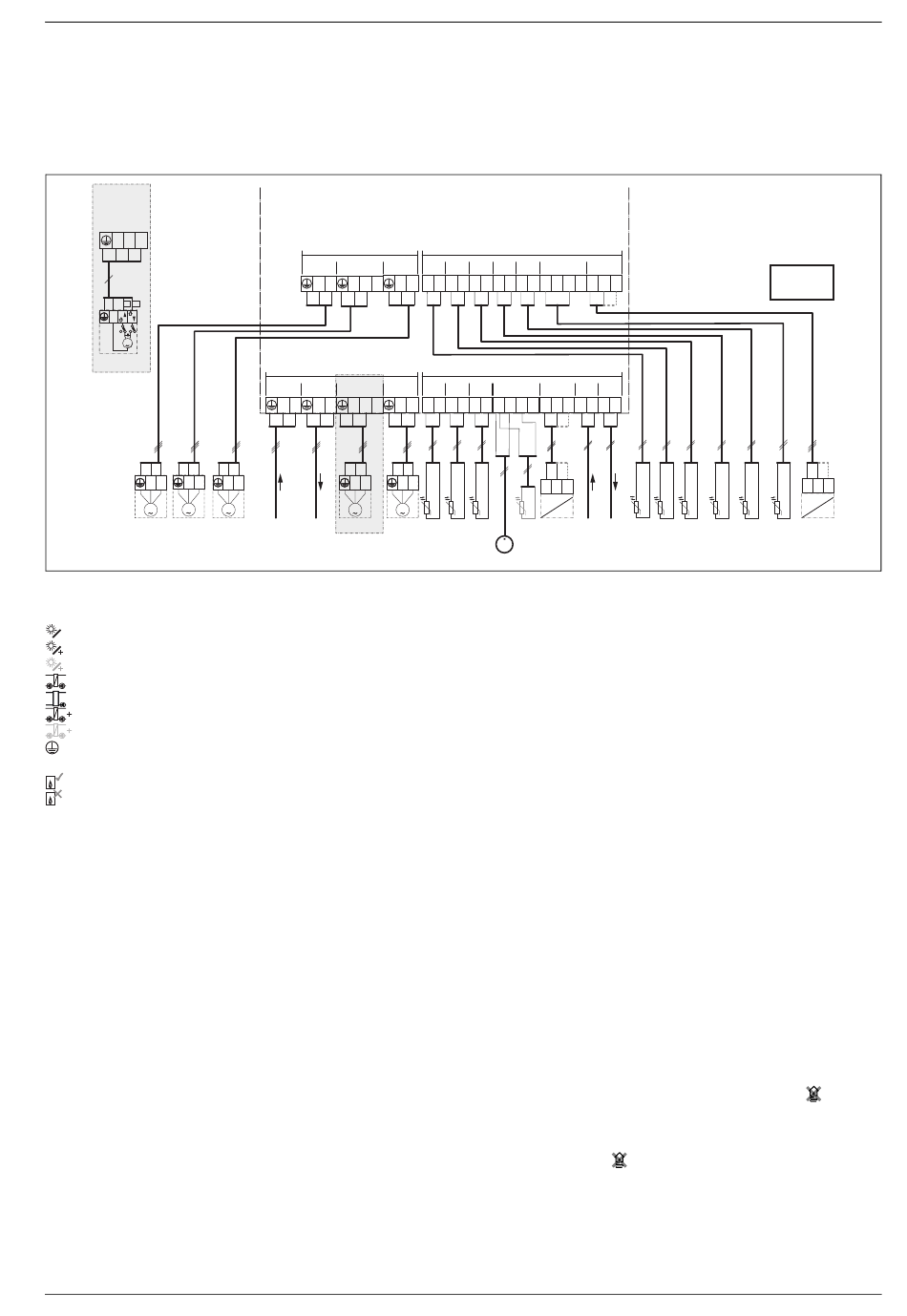

Vista general de la asignación de los bornes de conexión
La vista general presenta ejemplos de los elementos de instalación que
deben conectarse en todos los bornes de conexión del módulo. Los com-
ponentes identificados con * (p. ej. VS1 y VS3) son considerados como
alternativa. Dependiendo del uso del módulo se conecta un componente
en el borne de conexión "VS1/PS2/PS3".
VS1,
PS2, PS3
N 74 75
N 74 75
N 74 75
4
74 75
N
N
M
M
VS3*
N L
N L
M
M
PS5
VS2
Leyenda de la figura superior y de los esquemas de conexiones con
ejemplos de instalaciones al final del documento (sin designación de
los bornes de conexión Tabla 5, para su designación):
Sistema solar
Función
Función adicional en el sistema solar (con fondo gris)
Sistema de carga 3/4
Sistema de carga 5
Función de carga
Función adicional en el sistema de carga (con fondo gris)
Conductor de tierra
Temperatura/sonda de temperatura
Conexión de BUS entre el generador de calor y el módulo
Sin conexión de BUS entre el generador de calor y el módulo
[1]
1.er acumulador (sistema de carga 3: Acumulador dinámico)
[2]
2.° acumulador (sistema de cambio de carga 3: Acumulador
de inercia)
[3]
3.er acumulador (sistema de cambio de carga 3: acumulador
de reserva)
230 V AC Conexión de tensión de red
BUS
Sistema de BUS
M1
Bomba o válvula activada por regulador de diferencia de tem-
peratura
PS1**
Bomba solar campo de colectores 1
PS3**
Bomba de carga del acumulador para 2.° acumulador con
bomba (sistema solar)
PS4
Bomba solar campo de colectores 2
PS5
Bomba de carga del acumulador al usar un intercambiador
externo de calor
PS6
Bomba de carga del acumulador para sistema de carga
(sistema solar) sin intercambiador de calor (y desinfección
térmica antilegionella)
PS7
Bomba de carga del acumulador para sistema de carga
(sistema solar) con intercambiador de calor
PS9
Bomba desinfección térmica antilegionela
PS10
Bomba refrigeración del colector
PS11
Bomba en lado de generador de calor (lado primario)
PS12
Bomba en lado de consumidor (lado secundario)
PS13
Bomba de recirculación
MS 100
Módulo para sistemas solares estándar
MS 200
Módulo para sistemas solares ampliados
MS 200 – 6721819173 (2020/02)
120/230 V AC
PS5
VS2
N
63
N 43
44
120/230 V AC
VS1/PS2/PS3
120/230VAC 120/230VAC
N L
N
L
N 74
75
N L
N L
M
M
PS3
230 V AC 230 V AC
VS1*
Sistemas solares complejos pueden combinarse con un segundo módulo
solar. Para ello es posible desarrollar distribuciones de bornes de cone-
xión que difieran de la vista general de los bornes de conexión
( esquemas de conexiones con ejemplos de instalaciones).
MS 200
24 V
PS4
TS4 TS5
TS6
TS7
TS8
IS2
N 63
1 2 1 2
1 2
1 2
1 2
1 2 3 4 1
24 V
PS1
TS1 TS2
TS3
IS1
OS1
N 63
1 2 1 2
1 2
1 2 3 4 1
2 3
N L
1 2 3
PWM
M
0-10V
PS1
TS1 TS2 TS3
TS13
PS1**
V
WM1
TS1
Sonda de temperatura campo de colectores 1
TS2
Sonda de temperatura 1.er acumulador abajo (sistema solar)
TS3
Sonda de temperatura 1.er acumulador central (sistema solar)
TS4
Sonda de temperatura retorno de la calefacción al acumulador
TS5
Sonda de temperatura 2.° acumulador abajo o módulo
(sistema solar)
TS6
Sonda de temperatura intercambiador de calor
TS7
Sonda de temperatura campo de colectores 2
TS8
Sonda de temperatura retorno de la calefacción del acumulador
TS9
Sonda de temperatura en el 3.er acumulador arriba; sólo
conectar a MS 200 si el módulo se instaló en un sistema BUS
sin generador de calor
TS10
Sonda de temperatura 1.er acumulador arriba (sistema solar)
TS11
Sonda de temperatura 3.er acumulador abajo (sistema solar)
TS12
Sonda de temperatura en impulsión del colector solar
(contador de calorías)
TS13
Sonda de temperatura en retorno al colector solar
(contador de calorías)
TS14
Sonda de temperatura fuente de calor
(regulador diferencia de temperatura)
TS15
Sonda de temperatura disipador térmico
(regulador diferencia de temperatura)
TS16
Sonda de temperatura 3.er acumulador abajo o módulo
(sistema solar)
TS17
Sonda de temperatura en intercambiador de calor
TS18
Sensor de temperatura 1.er acumulador abajo
(sistema de carga)
TS19
Sensor de temperatura 1.er acumulador central
(sistema de carga)
TS20
Sensor de temperatura en 2.° acumulador arriba
(sistema de carga)
VS1
Válvula de 3 vías para apoyo de la calefacción (
VS2
Válvula de 3 vías para 2.° acumulador (sistema solar)
con válvula
VS3
Válvula mezcladora de 3 vías para temperatura de retorno
regulación (
VS4
Válvula de 3 vías para 3.er acumulador (sistema solar)
con válvula
WM1
Contador de caudal (Water Meter)
**) Distribución de bornes: 1 – Tierra; 2 – Salida PWM/0-10V; 3 –
Entrada PWM
OS2
2 3
BUS
BUS
1 2
1 2
BUS BUS
TS4 TS5 TS6
TS7
TS8
)
Instalación
**
PWM:
1-2
0-10V:
1-3
1 2 3
PWM
0-10V
TS12 PS3**
0010017304-002
)
