De koppelingsschakelaar
plaatsen
Benodigde onderdelen voor deze stap:
1
Koppelingsschakelaar
1
Beugel van koppelingsschakelaar
2
Popnagel
2
Platte ring (3/16")
2
Bout (⅜" x ¾")
2
Moer (⅜")
1
Verlengde kabelboom van koppeling
Procedure

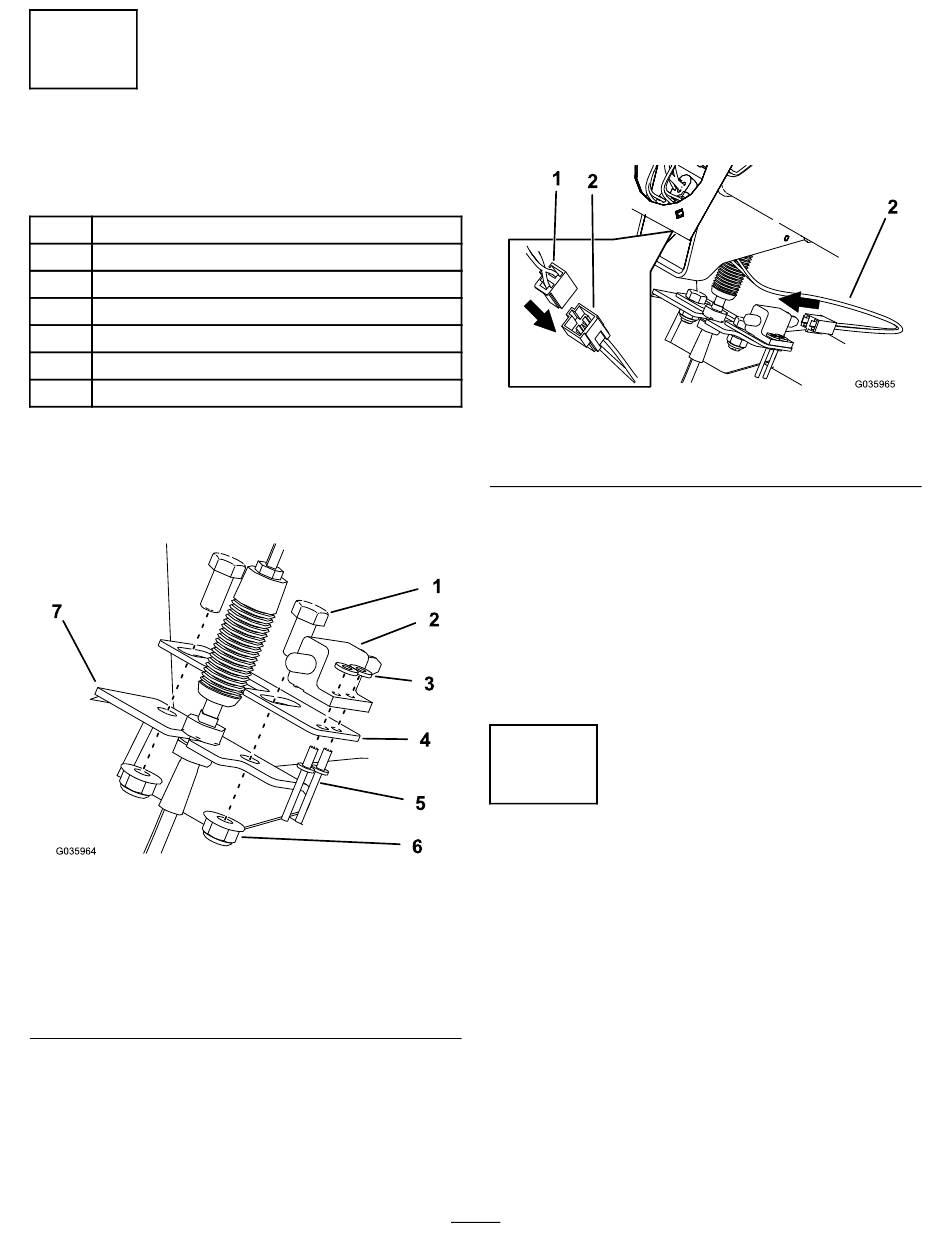

1. Bevestig de koppelingsschakelaar op de beugel van de
koppelingsschakelaar; gebruik hierbij 2 popnagels en 2
platte ringen (3/16") zoals afgebeeld in
Figuur 10
1. Bout (⅜" x ¾")
2. Koppelingsschakelaar
3. Platte ring
4. Beugel van
koppelingsschakelaar
2. Monteer de koppelingsschakelaar en de beugel
van de koppelingsschakelaar op de beugel van de
koppelingskabel; gebruik 2 bouten (⅜" x ¾") en 2
moeren (⅜"); zie
Figuur
Opmerking: Zorg ervoor dat wanneer
u het koppelingspedaal volledig intrapt, de
Figuur
10.
5. Popnagel
6. Moer (⅜")
7. Beugel van
koppelingskabel
10.
koppelingsschakelaar druk uitoefent en de beugel van
de koppelingsschakelaar niet in de weg zit van het
koppelingspedaal.
3. Koppel de kabelboom los van de koppelingsschakelaar.
4. Sluit de kabelboom van de machine aan op de verlengde
kabelboom van de koppeling
1. Kabelboom van machine
5. Sluit de verlengde kabelboom van de koppeling aan op
de koppelingsschakelaar
6. Controleer met een digitale multimeter of de
koppelingsschakelaar wordt geactiveerd als u het
koppelingspedaal indrukt.
Opmerking: Er mag geen stroomcontinuïteit zijn
als u het koppelingspedaal volledig indrukt. Er mag
enkel stroomcontinuïteit zijn als het koppelingspedaal
loskomt van de koppelingsschakelaar.
8
De motorkap plaatsen
g035964
Geen onderdelen vereist
Procedure
1. Sluit de lampen aan.
2. Steek de bovenste montagelipjes in de sleuven van het
frame.
3. Steek de onderste montagelipjes in de sleuven van het
frame.
4. Controleer of de motorkap goed in de groeven aan de
bovenzijde, de zijkanten en de onderzijde valt.
7
(Figuur
11).
Figuur 11
2. Verlengde kabelboom van
koppeling
(Figuur
11).
g035965
