De rolbeugel inklappen (vervolg)
3. Ondersteun het gewicht van de bovenste rolbeugelbuis terwijl u de pennen van de
rolbeugel uit de draaibeugels verwijdert.
4. Laat de bovenste rolbeugelbuis voorzichtig zakken tot deze op de steunen rust.
5. Steek de pennen van de rolbeugel in de onderste openingen in de draaibeugels en
bevestig de pennen van de rolbeugel met de borgpennen aan de beugels.

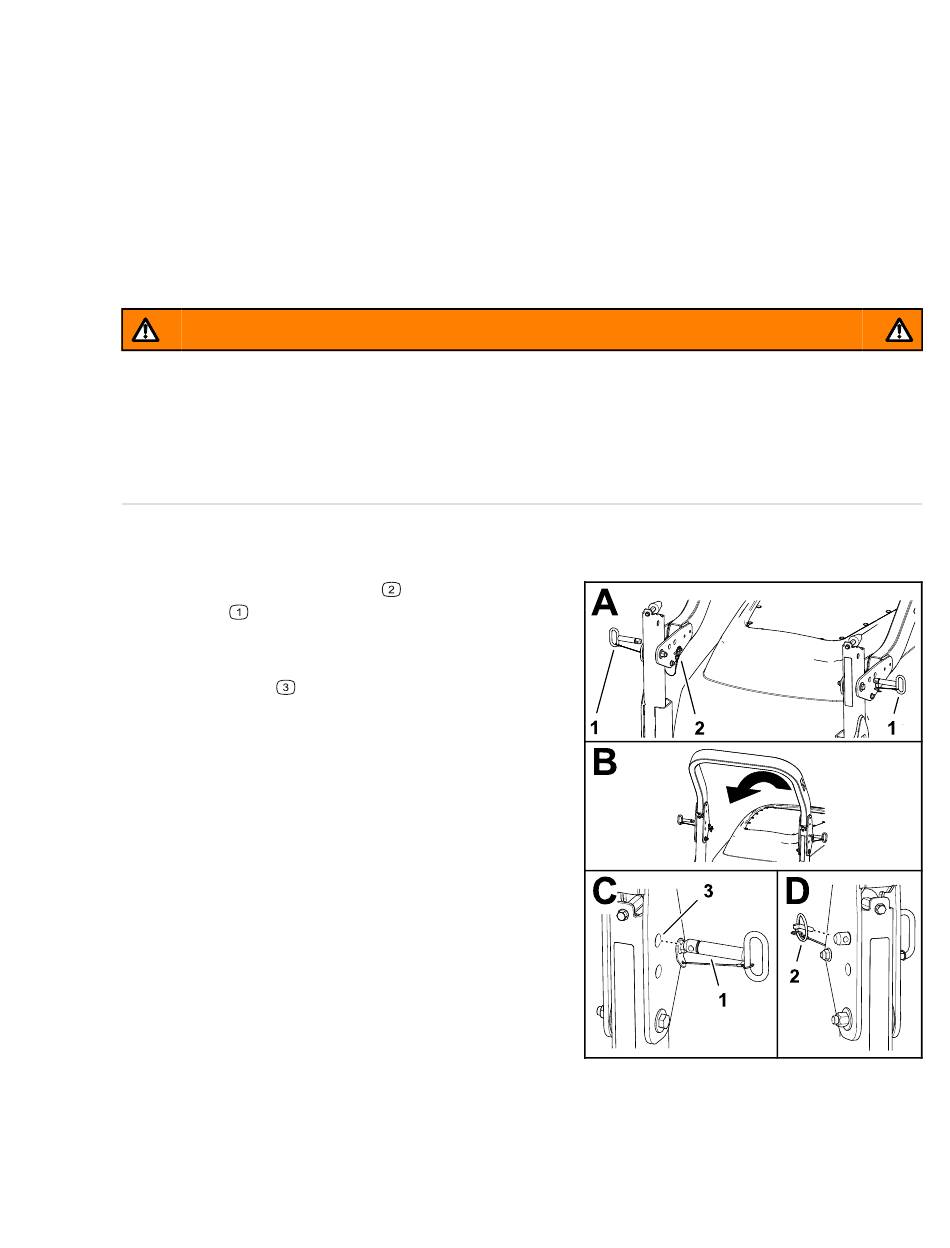

De rolbeugel omhoogklappen
Als de pennen van de rolbeugel los zitten is de rolbeugel mogelijk niet effectief, bij
het omkantelen zou dit kunnen leiden tot de de dood of ernstig letsel.
Wanneer de rolbeugel in de omhooggeklapte stand staat, moet u beide pennen van de
rolbeugel en beide borgpennen monteren om volledige rolbeugelbescherming te
garanderen.
1. Plaats de machine op een horizontaal oppervlak, laat de maai-eenheden zakken, stel
de parkeerrem in werking, zet de motor af en verwijder het sleuteltje.
2. Verwijder de borgpennen
pennen
aan elke kant van de rolbeugel.
3. Neem de pennen van de rolbeugel uit de
draaibeugels
4. Til voorzichtig de bovenste rolbeugelbuis op tot
de openingen in de draaibeugel uitgelijnd zijn
met de openingen in de onderste
rolbeugelbuis.
5. Steek de pennen van de rolbeugel in de
openingen in de draaibeugel en de onderste
rolbeugelbuis.
6. Bevestig de pennen van de rolbeugel met de
borgpennen aan de beugels en de onderste
rolbeugelbuizen.
Gebruik: Tijdens de werking
WAARSCHUWING
waarmee de
van de rolbeugel zijn bevestigd,
.
G424046
Pagina 5–20
3467-859 A
