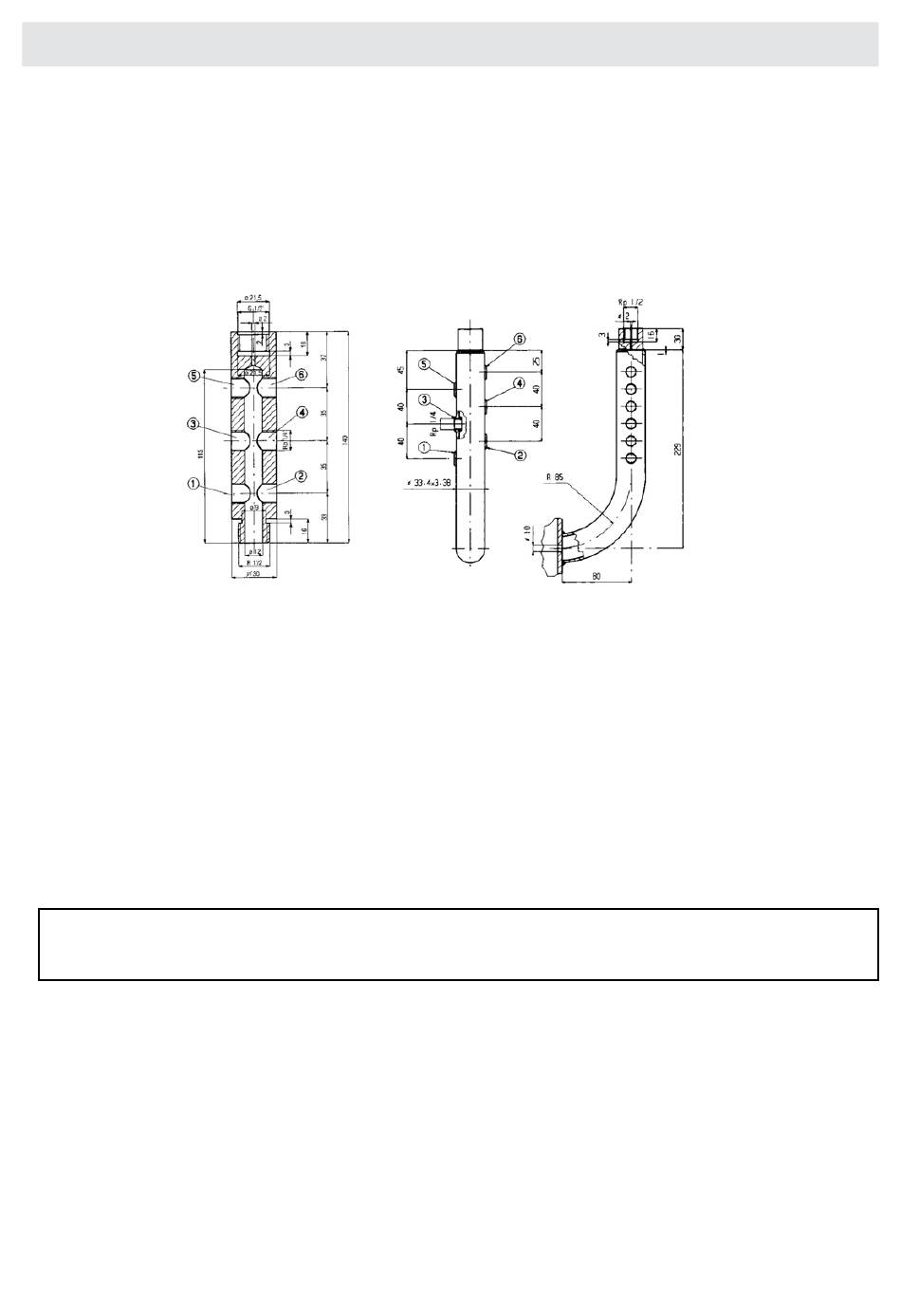

Tab.3 DETAIL MULTIPLE AANSLUITING MET DE REFERENTIENUMMERS VAN DE IMPULSAANSLUITINGEN
1 en 2 Op de koppen van de regelaars aansluiten
3 en 4 Op de besturingen aansluiten
5 en 6 Op de versnelling en op de blok aansluiten
De regelaar moet op de lijn geïnstalleerd worden met de pijl op de behuizing gericht in de richting waarin het gas stroomt.
Om een goede afstelling te verkrijgen, is het noodzakelijk dat de positie van de drukaansluitingen erna en de snelheid van het gas op het
aansluitpunt de waarden naleven die in de tabellen 2 en 3 (positionering) en 4 (snelheid) zijn aangegeven.
Wanneer de regelaar wordt gebruikt in stations voor drukverlaging van het gas, moet die minstens worden geïnstalleerd volgens de vereisten
opgelegd door de normen EN 12186. Alle aansluitingen die dienen om eventueel gas af te laten, te wijten aan eventuele breuken van sensoren/
membranen, moeten volgens de normen EN 12186 worden afgevoerd.
Teneinde het ophopen van onzuiverheden en condens in de leidingen van de drukaansluitingen te vermijden, is het aanbevolen:
a) dat de leidingen altijd naar beneden lopen in de richting van de koppeling van de leiding erna, met een helling van ongeveer 5-10%;
b) dat de koppelingen van de leidingen altijd op het bovenste deel van de leiding worden gelast, en dat het gat op de leiding geen bramen of
uitsteeksels naar binnen vertoont.
NB. HET IS AANBEVOLEN OM GEEN AFSLUITKLEPPEN OP DE IMPULSAANSLUITINGEN AAN TE BRENGEN.
Tab. 4
Het is aanbevolen dat de snelheid van het gas in de leidingen na de regelaar de volgende waarden niet overschrijdt:
3.0
ACCESSOIRES
3.1
AFBLAASKLEP
De afblaasklep is een veiligheidsvoorziening die ervoor zorgt dat een bepaalde hoeveelheid gas naar buiten wordt afgelaten
wanneer de druk op het controlepunt de afstellingsdruk overschrijdt wegens tijdelijke gebeurtenissen, bijvoorbeeld het
sluiten van afsluitkleppen gedurende een zeer beperkte tijdsspanne en/of een oververhitting van het gas wanneer er geen
debiet wordt vereist. Het aflaten van het gas naar buiten kan bijvoorbeeld de interventie van de blokkeerinrichting vertragen
of vermijden wegens tijdelijke oorzaken die een gevolg zijn van schade aan de regelaar.
TECHNISCHE HANDLEIDING MT103
Vmax= 30 m/s voor Pa > 5 bar
Vmax= 25 m/s voor 1 < Pa < 5 bar
12
