TECHNISCHE HANDLEIDING MT103
4.2.1 WERKING BLOKKERING SB/82

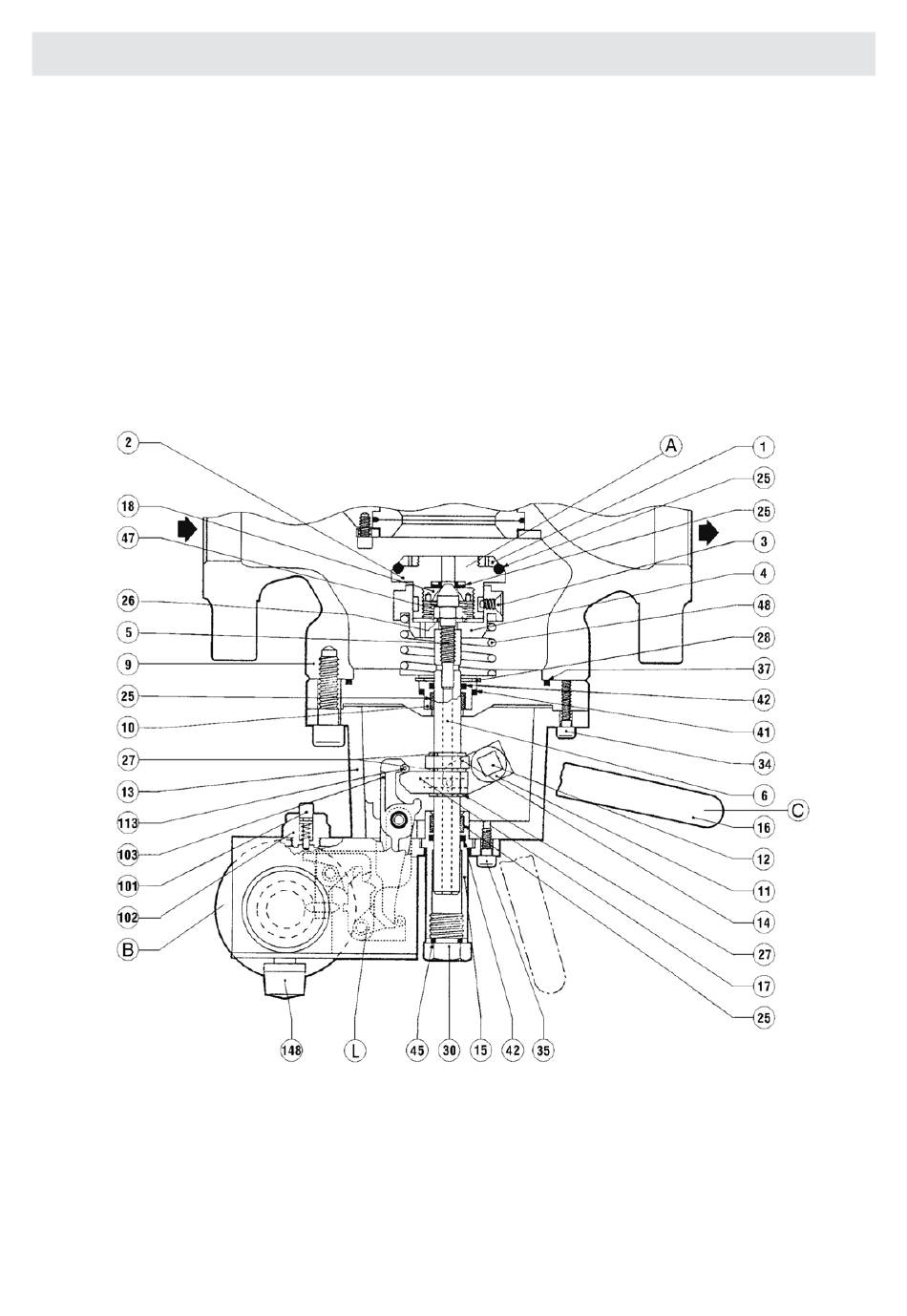

Het blokkeersysteem SB/82 (zie afb. 9) bestaat uit een sluiter A, een geheel van hendels voor het loskoppelen, een besturingskop B en een
deblokkeersysteem dat handmatig via de hendel C wordt aangestuurd. De druk van het circuit die gecontroleerd moet worden, werkt on
op de besturingskop B, met membraan. Dit membraan, verbonden via een besturingsstang D, ontvangt een aandrijfkracht via veren voor
minimumdruk 17 en maximumdruk 11, afgesteld op de vooraf ingestelde waarden.
De verplaatsing van deze stang brengt de hendel L in beweging, die het loskoppelen van het hele mobiele systeem aanstuurt, waardoor de
sluiter vrijkomt die zich naar sluiten verplaatst door de werking van de veer 48.
Om het systeem te deblokkeren, bedient u de hendel C, die in haar eerste stuk van de loop een interne by-pass opent, waardoor in de zone
erna kan worden ingebracht, zodat de druk van de sluiter uitgebalanceerd kan worden. In het tweede stuk van de loop van deze hendel C
wordt de eigenlijke loskoppeling van het hele, mobiele systeem verkregen. Het loskoppelen kan ook handmatig via de drukknop 101 worden
aangestuurd.
Afb.9
16
