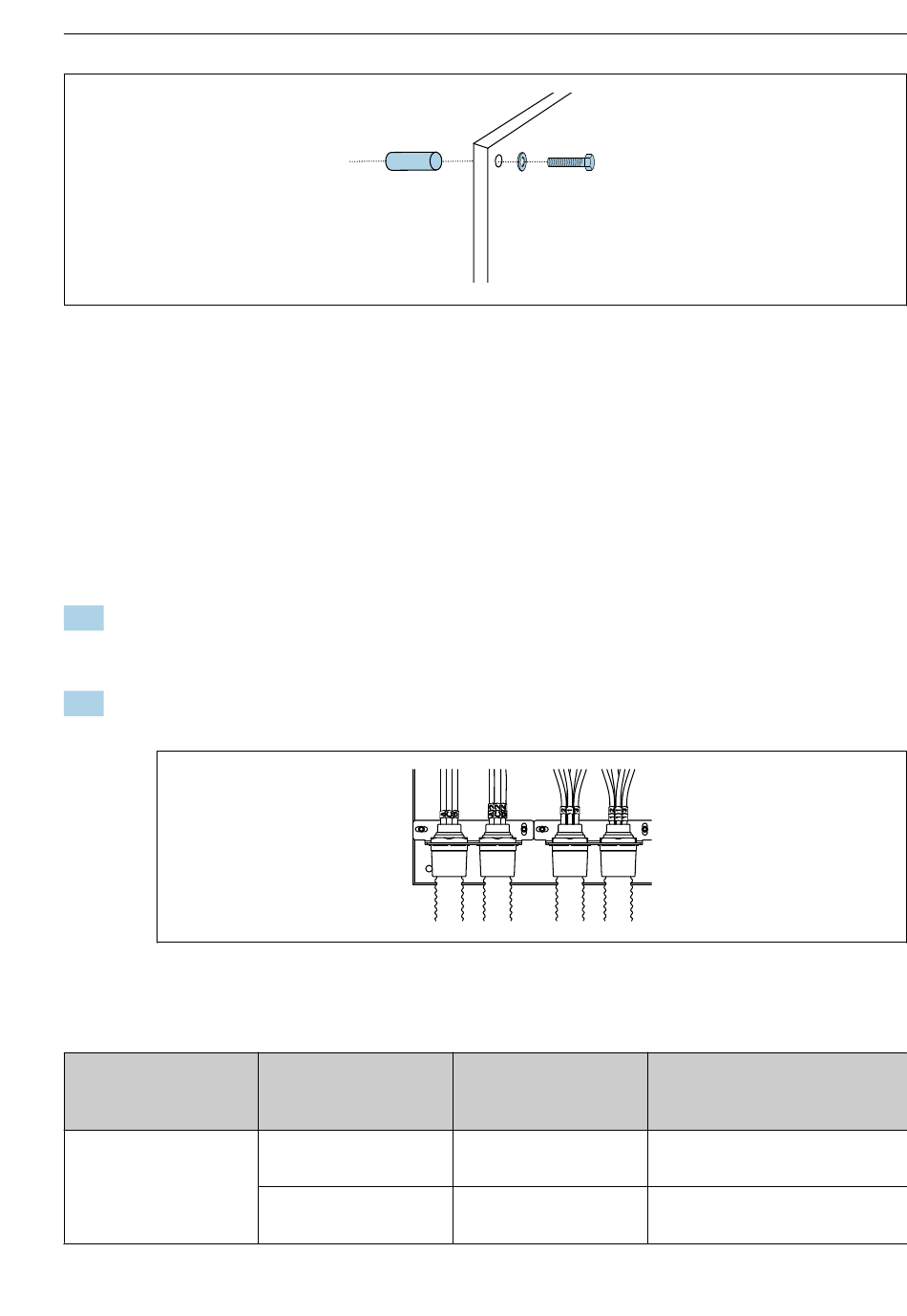

Wandmontage
De montageplaat heeft boorgaten voor de beugel op de wand. De wandpluggen en schroeven
moeten door de klant worden geleverd.
‣
Monteer de montageplaat via de daarvoor bedoelde gaten en gebruik de meegeleverde
afstandsbussen.
5.2.2
Aansluiting van multislangen op het paneel
Afhankelijk van de bestelcode, zijn de multislangen voorgemonteerd op de beugel bij
uitlevering. De beugel met multislangen moet op de montageplaat worden geschroefd.
1.
Zet de beugel van de multislangen vast op de montageplaat met de meegeleverde
schroeven en een aandraaimoment van 3 Nm. Schroefgaten zijn op de montageplaat
aanwezig.
2.
Monteer de beugel met multislangen M3 en M4 als eerste voor een optimale
positionering.
Afhankelijk van de configuratie (eenkanaals/tweekanaals)worden de afzonderlijke slangen in
de fabriek aangesloten:
Multislang
M1/M3 (persluchtslang)
Endress+Hauser
M1 M2
Functie
Persluchtregeling voor
armatuur, meetpositie
Persluchtregeling voor
armatuur, servicepositie
M3 M4
Slangnaam
Eenkanaals/
tweekanaals
1/11
2/12
Naam paneelklem
Eenkanaals/tweekanaals
1/11
2/12
Installatie
A0032776
A0055095
