Elektrische aansluiting
24

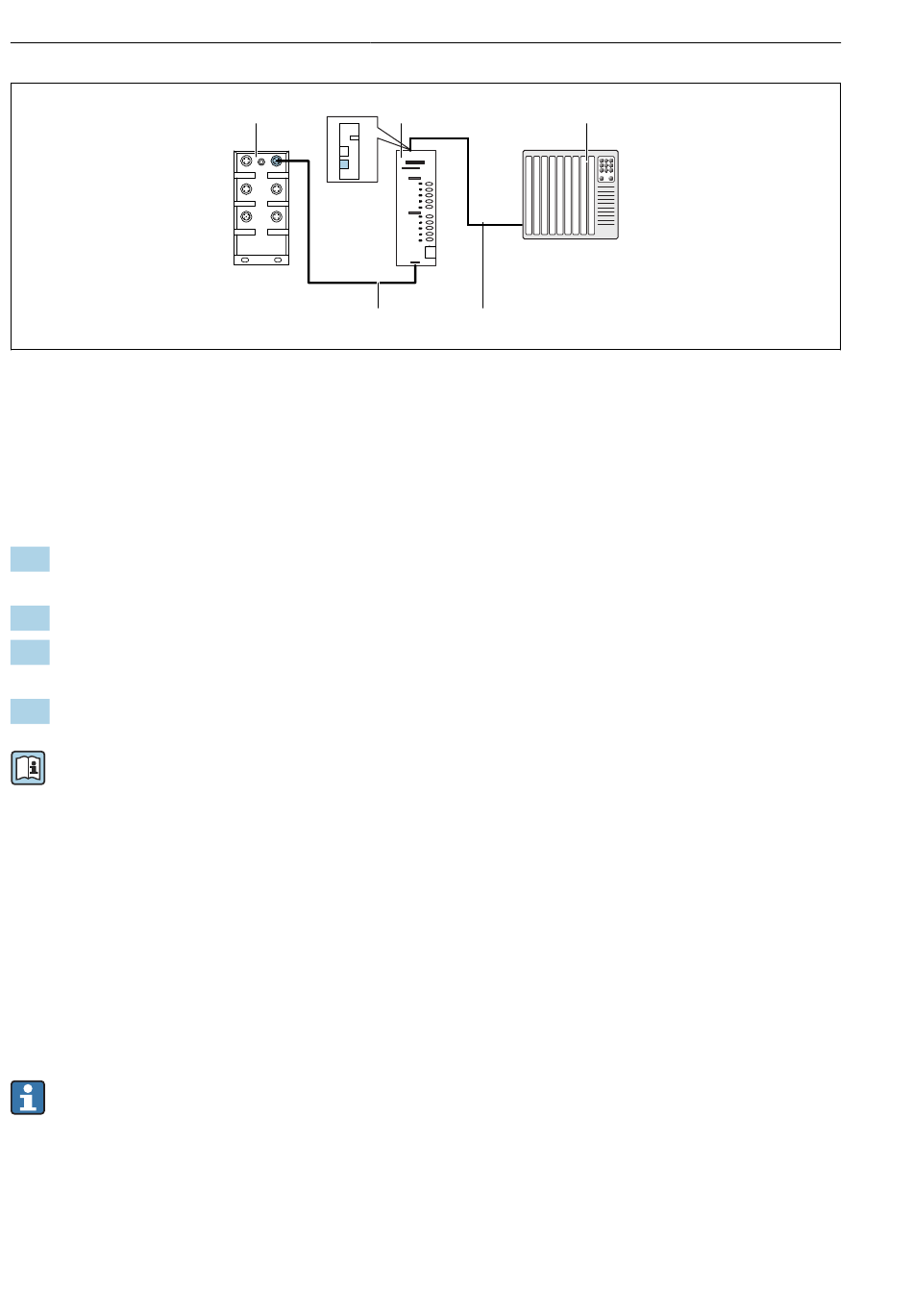

EtherNet/IP-communicatieverbinding
1
Ethernet switch op de CDC90
2
Gateway
3
Procesbesturingssysteem (PCS)
4
Ethernet-kabel, CDC90/gateway-communicatie
5
Communicatieverbinding, gateway/procesregelsysteem (PCS)
1.
Voor aansluiting op de CDC90, wordt de Ethernet-kabel (4) aan de onderkant van de
gateway aangesloten.
2.
Sluit het eindstuk aan op de Ethernet switch (1) op poort 5.
3.
Voor aansluiting op het procesbesturingssysteem, wordt de communicatiekabel (5) aan
de bovenkant van de gateway aangesloten.
4.
Sluit het eindstuk aan op het procesregelsysteem (3).
Meer informatie over de veldbuscommunicatie is opgenomen op de productpagina' s op
het internet:
• EtherNet/IP (adapter) via Modbus TCP - EtherNet/IP gateway:
• Modbus TCP (server):
• PROFIBUS DP (slave) via Modbus TCP - PROFIBUS DP gateway.
• PROFINET (instrument) via Modbus TCP - PROFINET gateway:
6.7
Aansluiting digitale communicatie
6.7.1
Aansluiten van extra ingangen en uitgangen
De aansluiting van de externe ingangen en uitgangen, zoals bijvoorbeeld een flowmeter,
wordt uitgevoerd op de remote IO/DIO (1) in de pneumatische regeleenheid.
Deze externe ingangen en uitgangen kunne worden verwerkt tijdens de
programmaconfiguratie en worden in- of uitgeschakeld.
De configuratie moet worden uitgevoerd door specialisten van Endress+Hauser.
40
2
1
4
BA02238C
3
5
BA02241C
BA02239C
BA02240C
Liquiline Control CDC90
A0044819
