Aansluiten van de communicatie
De volgende communicatie-opties zijn leverbaar in de CDC90-regeleenheid:
• Analoge stroomuitgangen en -ingangen
• Activeren via de analoge stroomingang (AI).
• Signaal-feedback via de analoge stroomuitgang (AO).
• De instellingen kunnen worden uitgevoerd via webserver van de transmitter (standaard
IP-adres 192.168.0.4) of lokaal display..
• Modbus TCP (server). Voor de aansluiting tussen Modbus TCP en het instrument. De
volgende protocollen van het procesbesturingssysteem worden ingeschakeld met een
voorgeconfigureerde gateway.
• PROFIBUS DP (slave)
• EtherNet/IP
• PROFINET (instrument)
• Digitale communicatie
6.5
Aansluiten analoge communicatie
WAARSCHUWING
L
Module niet gedekt
Geen schokbescherming. Gevaar voor elektrische schokken!
‣
Alleen de 4AO-module kan achteraf worden gemonteerd in slot 7. Andere hardware mag
niet worden gewijzigd.
1.
Wanneer extra afschermingen nodig zijn, sluit deze dan centraal in de schakelkast op
PE aan via klemmenblokken geleverd door de klant.
2.

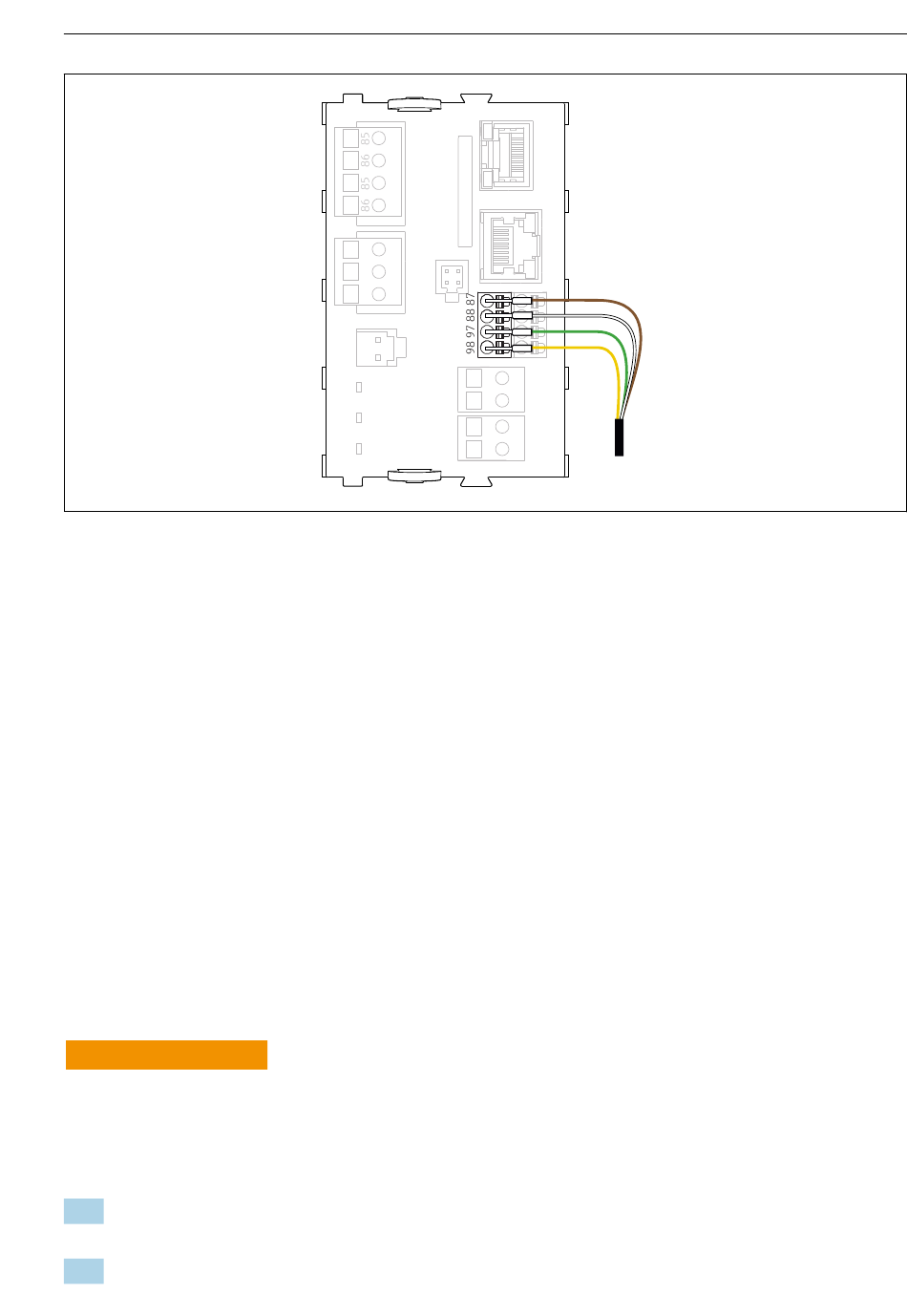

Zie oor aansluiting van de klemmen:
Endress+Hauser
BN
WH
GN
YE
Sensor
Elektrische aansluiting
A0039629
35
