5. CLARETT+ OCTOPRE IN ADAT-TO-LINE-MODUS
Computer met DAW en
Focusrite Control
Naar mixer
Kanalen 1
tot 8

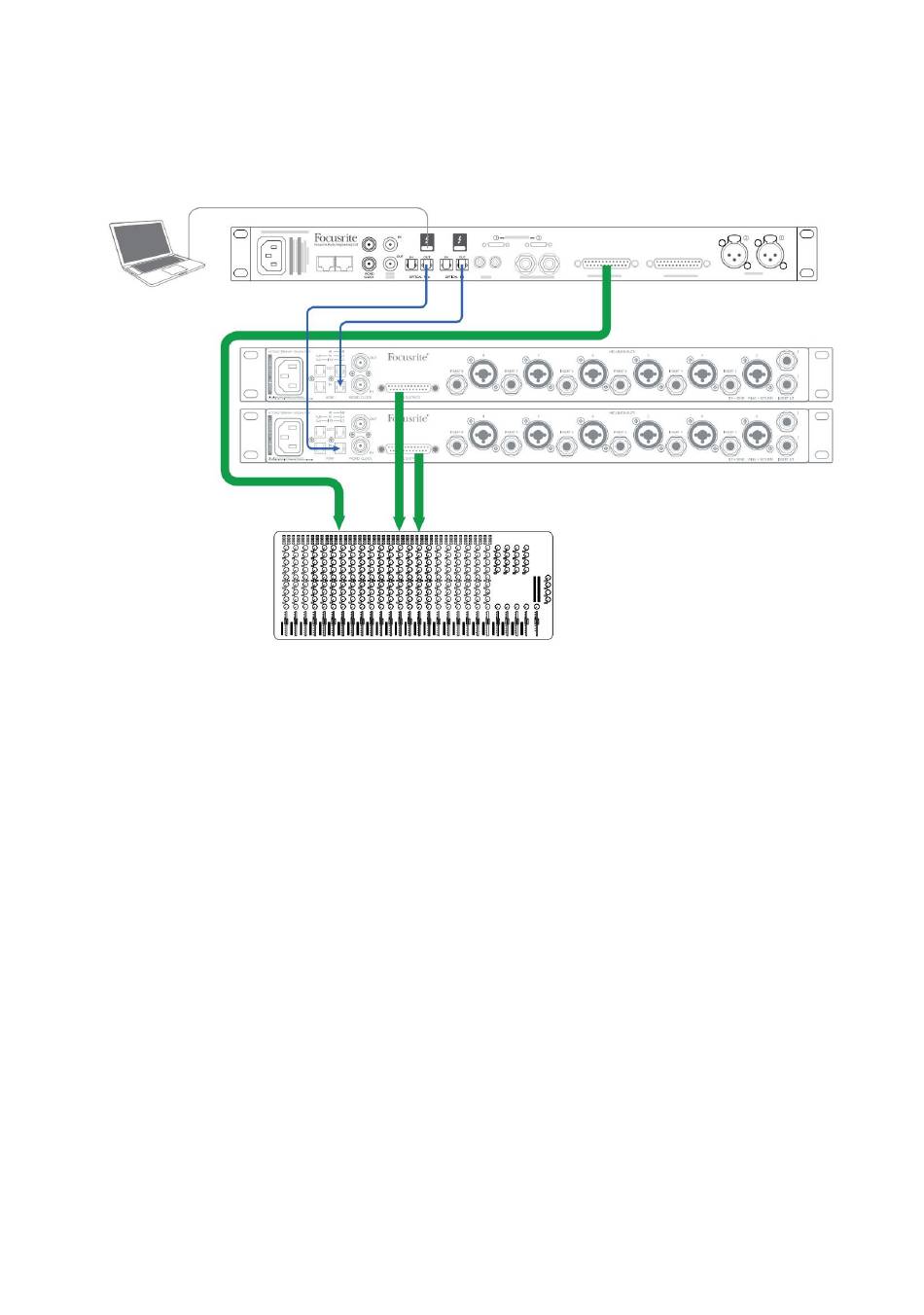

Dit voorbeeld laat zien hoe u een groter aantal DAW-tracks kunt aansluiten op een analoog mengpaneel voor afmixen. De 8
analoge uitgangen van een Red 8Line-interface zijn aangesloten op bureaukanalen 1 tot 8. Sluit de OPTICAL OUT -poorten
van de Red 8Line aan op de OPTICAL IN -poorten van twee Clarett+ OctoPres en schakel ADAT>LINE op beide in. Een
weefgetouw zoals in voorbeeld 4 wordt gebruikt om de twee OctoPres aan te sluiten op kanalen 9 tot 24 van het bureau.
De Red 8Line zou normaal gesproken de synchronisatieleider zijn in deze situatie, dus de klokbron is ingesteld op Intern. De
klokbron op beide Clarett+ OctoPres is ingesteld op ADAT, dus beide synchroniseren met de Red 8Line via de optische ADAT-
verbindingen.
Met de opstelling in dit voorbeeld kunt u 16 DAW-tracks naar het bureau sturen als u slechts één Clarett+ OctoPre gebruikt.
De bovenstaande kanaaltellingen zijn van toepassing op een samplefrequentie van 44,1/48 kHz, waardoor een Focusrite Red
8Line de primaire interface is.
16
USB
Naar mixer
Naar mixer
Kanalen 9
Kanalen 17
tot 16
tot 24
Analoog mengpaneel
Rode 8Lijn
Klok ingesteld op Intern met RedNet Control
Klok ingesteld op ADAT op Clarett+ OctoPres
