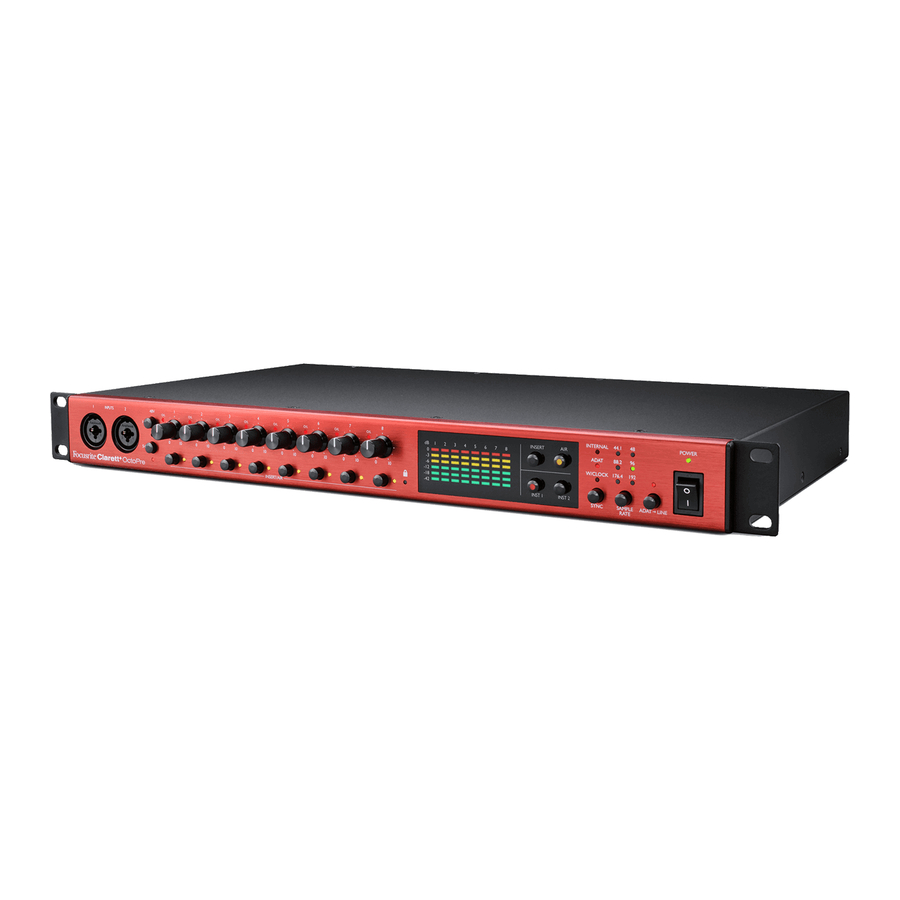

Focusrite Clarett+ OctoPre - Handleiding audio-interface

OVERZICHT

Introductie

Acht next-generation, high-headroom, low-noise, low-distortion Clarett+ microfoonvoorversterkers — met de unieke volledig analoge Air-functie — helpen je om buitengewoon heldere opnames te maken met een nauwkeurige helderheid. De onafhankelijke A-D- en D-A-converters met ultrabreed dynamisch bereik laten je de waarheid horen en brengen jou en je medewerkers dichter bij je muziek dan ooit tevoren.
Clarett+ OctoPre is de studio-upgrade die al je apparatuur verbindt en hoogwaardige multitracking eenvoudig maakt. Gebruikt in combinatie met Clarett+ 2Pre, Clarett+ 4Pre of Clarett+ 8Pre — verbinding via ADAT — is het de ideale metgezel voor elke meerkanaals opnamesessie.
Deze gebruikershandleiding biedt een gedetailleerde uitleg van de hardware om je te helpen een grondig inzicht te krijgen in de operationele functies van het product. We raden je aan de tijd te nemen om de handleiding te lezen, zodat je volledig op de hoogte bent van alle mogelijkheden die de Clarett+ OctoPre te bieden heeft.

Kenmerken

De Clarett+ OctoPre is een achtkanaals voorversterker voor gebruik met microfoons, lijn- en instrumentingangssignalen. Er zijn zowel analoge als digitale uitgangen aanwezig: de digitale uitgangen zijn in ADAT-formaat op optische TOSLINK-connectoren, die eenvoudig naar elke ADAT-uitgeruste interface kunnen worden geleid met behulp van optische kabels. De Clarett+ OctoPre kan acht audiokanalen verzenden en ontvangen met samplefrequenties van 44,1, 48, 88,2 of 96 kHz, of vier kanalen met 176,4 of 192 kHz.
De Clarett+ OctoPre heeft acht next-generation, high-performance Clarett+ voorversterkers om de helderste en krachtigste audio vast te leggen met een voorversterkerontwerp dat enorm veel headroom, lage vervorming en weinig ruis biedt.
De nieuwe en verbeterde high-performance A-D- en D-A-converters leveren extreem weinig ruis en een hoog dynamisch bereik audio, voor het maken van opnames die krachtiger zijn dan ooit. Schakelbare kanaalinvoegingen op elk kanaal houden de Clarett+ OctoPre centraal in je creatieve proces en de word clock-ingang biedt gemak en betrouwbaarheid voor je systeem.
Met de ADAT-ingangen kun je verbinding maken met de ADAT-uitgang van een interface - zoals op de Clarett+ 8Pre – om het aantal uitgangskanalen van je opnamesysteem te vergroten.

Inhoud van de doos

Naast je Clarett+ OctoPre zou je het volgende moeten hebben:

• Netsnoer met IEC-connector

Hardwarefuncties

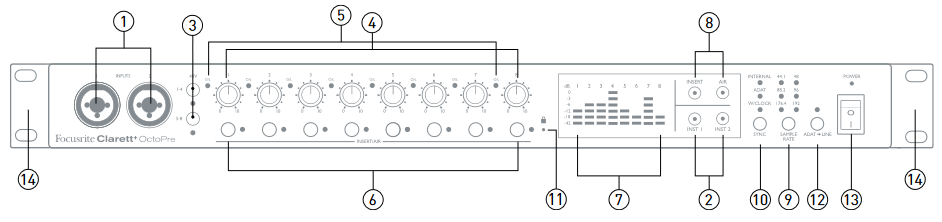

Voorpaneel

1. INPUTS 1 & 2 – Combo XLR-ingangsaansluitingen - sluit microfoons, instrumenten (bijv. gitaar) of signalen op lijnniveau aan via XLR- of ¼"-aansluitingen, indien van toepassing. Zowel TRS- (gebalanceerde) als TS- (ongebalanceerde) jackpluggen kunnen worden gebruikt voor instrumenten of signalen op lijnniveau.
2. INST 1 & INST 2 – twee schakelaars om ingangen 1 en 2 in te stellen op de "Instrument"-modus. Wanneer INST is geselecteerd, worden het versterkingsbereik en de ingangsimpedantie gewijzigd (ten opzichte van LINE) en wordt de ingang ongebalanceerd gemaakt. Dit optimaliseert het voor de directe aansluiting van instrumenten via een 2-polige (TS) jackplug. Wanneer INST is uitgeschakeld, zijn de ingangen geschikt voor de aansluiting van signalen op lijnniveau. Signalen op lijnniveau kunnen zowel in gebalanceerde vorm worden aangesloten via een 3-polige (TRS) jack, als ongebalanceerd via een 2-polige (TS) jack. Elke schakelaar heeft een rode LED om de keuze te bevestigen.
3. 48V – twee schakelaars die 48 V fantoomvoeding inschakelen op de XLR-contacten van de Combo-connectoren voor respectievelijk microfooningangen 1-4 en 5-8. (Let op: ingangen 3 t/m 8 bevinden zich op het achterpaneel.) Elke schakelaar heeft een rode LED die aangeeft wanneer fantoomvoeding is ingeschakeld. Houd er rekening mee dat niet alle microfoons fantoomvoeding nodig hebben. Als je niet zeker weet of je microfoon dit nodig heeft om te werken, lees dan de microfoondocumentatie.
4. Gain 1 to 8 – acht draaiknoppen: pas de ingangsversterking aan voor signalen op ingangen 1 tot 8 respectievelijk.
5. O/L – elk ingangskanaal heeft een rode "overload"-LED; deze licht op wanneer het signaalniveau +19,5 dBu bereikt. Pas het niveau altijd zo aan dat de LED niet oplicht: om clipping te voorkomen.
6. INSERT/AIR – één schakelaar per kanaal, waarmee ofwel het insert-punt op het achterpaneel voor het kanaal, ofwel de AIR-functie van het kanaal wordt ingeschakeld, afhankelijk van de instelling van de INSERT- en AIR-hoofdschakelaars [8]. Elke schakelaar heeft een bijbehorende LED, die groen oplicht wanneer INSERT is geselecteerd of geel wanneer AIR is geselecteerd.
7. Meters – tien 6-segmenten LED-meters die a) de signaalniveaus van de acht analoge ingangssignalen (meters 1 t/m 8) aangeven, en b) de signaalniveaus op de MONITOR 1- en 2-uitgangen (meters L en R). De ingangsmeter geeft het signaalniveau weer na de ingangsversterkingsfase. De uitgangsmeter geeft het signaalniveau weer vóór de monitorniveau-regelaar [10], die dus geen invloed heeft op hun indicatie. De LED's lichten op bij -42 (groen, "signaal aanwezig"), -18 en -12 dBFS (groen), -6 en -3 dBFS (geel) en 0 dBFS (rood). 0 dBFS impliceert digitale clipping en moet altijd worden vermeden.
8. INSERT en AIR hoofdschakelaars voor de functie: twee schakelaars met interne LED's (INSERT = groen, AIR = geel) die de functie bepalen van de INSERT/AIR-schakelaars per kanaal [6].
9. SAMPLE RATE – een schakelaar die door de zes samplefrequentie-instellingen loopt. De huidige frequentie wordt weergegeven door een groene LED. De OctoPre slaat de gebruikte samplefrequentie op, zodat deze behouden blijft bij het in- en uitschakelen.

10. SYNC – een schakelaar die door drie beschikbare digitale synchronisatiebronnen loopt (Internal, ADAT of Word clock), waarbij de huidige bron wordt weergegeven door een van de aangrenzende rode LED's. De OctoPre slaat de gebruikte Sync-bron op, zodat deze behouden blijft bij het in- en uitschakelen.
11. (Locked) – een groene LED die de kloksynchronisatie bevestigt, ofwel met de interne klok van de Clarett+ OctoPre, ofwel met een externe digitale ingang.
12. ADAT LINE – Wanneer uitgeschakeld, voeden ingangskanalen 1 t/m 8 zowel de LINE OUTPUT connector (analoog) op het achterpaneel als de ADAT-uitgangspoorten (digitaal). Wanneer de ADATLINE-modus is ingeschakeld, worden de signalen die aanwezig zijn op de ADAT-ingangspoorten naar de LINE OUTPUT-connector van de OctoPre gestuurd. Hiermee kun je 8 kanalen met analoge uitgangen toevoegen aan je systeem. De rode LED bevestigt dat deze modus is ingeschakeld. In deze modus blijven de analoge ingangen (kanalen 1 t/m 8) gerouteerd naar de ADAT digitale uitgangen. De gebruikte modus wordt opgeslagen in het geheugen, zodat deze behouden blijft wanneer het apparaat wordt uitgeschakeld.
13. POWER – AC-aan/uit-schakelaar en LED.
14. Rack-oren voor het monteren van de Clarett+ OctoPre in een standaard 19"-apparatuurrack.

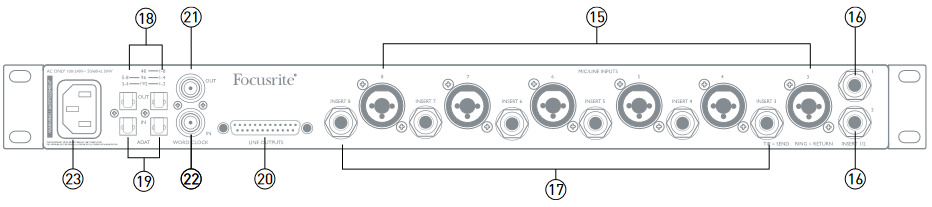

Achterpaneel

15. MIC/LINE INPUTS 3 to 8 – Combo XLR-ingangsaansluitingen - sluit extra microfoons of lijnniveausignalen aan via XLR- of ¼"-aansluitingen, indien van toepassing. Zowel ¼" TRS (gebalanceerde) als TS (ongebalanceerde) jackpluggen kunnen worden gebruikt voor signalen op lijnniveau.
16. INSERTS 1 & 2 – twee ¼" TRS-jackaansluitingen, die een toegangspunt bieden voor het aansluiten van externe verwerkingsapparatuur op kanalen 1 en 2. De inserts worden ingeschakeld door de INSERT/AIR-schakelaars [6] en [8] op het voorpaneel en zijn ongebalanceerd. De aansluitingen zijn als volgt bedraad:

    Jackcontacten	Functie
    Tip	Verzenden (uitgang)
    Ring	Retour (ingang)
    Sleeve	Aarde

    Houd er rekening mee dat de O/L LED [5] op het voorpaneel het signaalniveau pre de insert send bewaakt, zodat er geen overmatig signaalniveau naar externe apparatuur wordt verzonden.

17. INSERTS 3 to 8 – 6 x ¼" TRS-jackaansluitingen die de insert-punten bieden voor kanalen 3 t/m 8; deze zijn elektrisch identiek aan [16].
18. OPTICAL OUT – twee TOSLINK-connectoren die de digitale uitgangen van het apparaat leveren. Het gebruik van de twee connectoren is afhankelijk van de samplefrequentie, als volgt:

    Samplefrequentie	OUTPUT 1 (RH-poort)	OUTPUT 2 (LH-poort)
    44.1/48 kHz	Kanalen 1 t/m 8	Kanalen 1 t/m 8
    88.2/96 kHz	Kanalen 1 t/m 4	Kanalen 5 t/m 8
    176.4/192 kHz	Kanalen 1 en 2	Kanalen 3 en 4

19. OPTICAL IN – twee TOSLINK-connectoren die de digitale ingangen van het apparaat leveren bij gebruik in de ADATLINE-modus. Houd er rekening mee dat dit GEEN "digitale" ingangen naar kanalen 1 t/m 8 zijn en dat signalen die op deze poorten worden toegepast niet door het AIR-circuit gaan en ook niet beschikbaar zijn op de inserts. Het gebruik van de twee connectoren is afhankelijk van de samplefrequentie, zoals [18].

20. LINE OUTPUTS 1 to 8 – acht gebalanceerde analoge lijnuitgangen op een 25-pins vrouwelijke D-sub-connector. Deze connector is altijd actief en voert normaal gesproken de uitgangen van kanalen 1 t/m 8, waardoor de Clarett+ OctoPre kan worden gebruikt als een standalone 8-kanaals analoge microfoonvoorversterker. In de ADAT LINE-modus voert de connector de signalen die worden toegepast op de OPTICAL IN-poorten [19]. De pinout van de connector volgt de "Tascam"-standaard voor 8-kanaals analoge interfaces:

    Pin	Functie	Pin	Functie
    1	Uitgang 8 'hot' (+)	14	Uitgang 8 'cold' (-)
    2	Uitgang 8 Gnd	15	Uitgang 7 'hot' (+)
    3	Uitgang 7 'cold' (-)	16	Uitgang 7 Gnd
    4	Uitgang 6 'hot' (+)	17	Uitgang 6 'cold' (-)
    5	Uitgang 6 Gnd	18	Uitgang 5 'hot' (+)
    6	Uitgang 5 'cold' (-)	19	Uitgang 5 Gnd
    7	Uitgang 4 'hot' (+)	20	Uitgang 4 'cold' (-)
    8	Uitgang 4 Gnd	21	Uitgang 3 'hot' (+)
    9	Uitgang 3 'cold' (-)	22	Uitgang 3 Gnd
    10	Uitgang 2 'hot' (+)	23	Uitgang 2 'cold' (-)
    11	Uitgang 2 Gnd	24	Uitgang 1 'hot' (+)
    12	Uitgang 1 'cold' (-)	25	Uitgang 1 Gnd
    13	n/c

21. WORD CLOCK OUTPUT – een BNC-connector die de word clock van de Clarett+ OctoPre draagt; dit kan worden gebruikt om andere digitale audioapparatuur te synchroniseren.
22. WORD CLOCK IN – een BNC-connector voor de aansluiting van een extern word clock-signaal; selecteer door SYNC in te stellen op W/CLOCK. Gebruik deze ingang als je een Leader-referentieklok hebt die synchronisatie biedt voor alle digitale audioapparaten in je studio.
23. AC-netspanning – standaard IEC-aansluiting. De Clarett+ OctoPre is uitgerust met een "Universele" voeding en werkt op elke AC-netspanning van 100 tot 240 V, bij 50 of 60 Hz.

AAN DE SLAG

Uw Clarett+ OctoPre registreren

Als u problemen heeft met een van de onderstaande stappen, bekijk dan onze videogids hier:
focusrite.com/get-started/ClarettPlus-OctoPre.

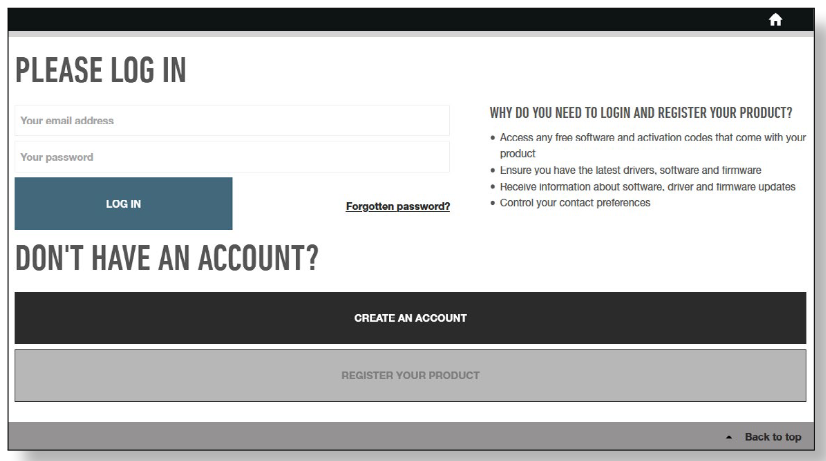

1. Ga naar focusrite.com/register/.

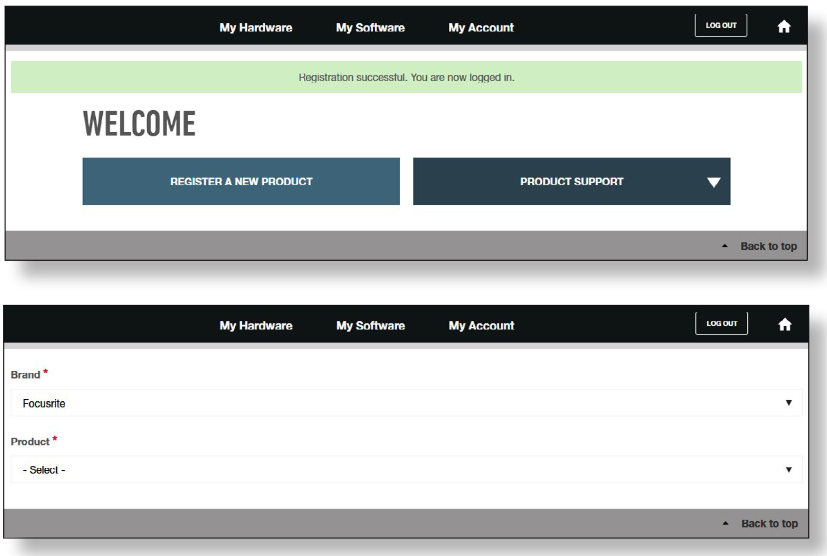

2. Als u nog geen Focusrite/Novation-account heeft, selecteer dan CREATE AN ACCOUNT en volg de instructies op het scherm.
3. Als u wel een account heeft, log dan in en selecteer REGISTER A NEW PRODUCT :


4. Selecteer uw Clarett+-apparaat in de vervolgkeuzelijst Product en voer het serienummer van uw apparaat in onderaan de pagina. Het serienummer van uw Clarett+ OctoPre vindt u aan de onderkant van het apparaat. Klik vervolgens op Set Serial Number (Serienummer instellen).
5. Volg de rest van de instructies op het scherm om de registratie van uw apparaat te voltooien.
6. Wanneer de registratie is voltooid, verschijnt uw product in uw account onder het tabblad My Hardware.
7. Alle gebundelde software is te vinden onder het tabblad My Software in uw account.

DE CLARETT+ OCTOPRE GEBRUIKEN

Combo-ingangen

Alle acht analoge ingangen gebruiken "Combo XLR"-connectoren. Deze accepteren mannelijke XLR-connectoren, TS (ongebalanceerde) ¼"-jacks of TRS (gebalanceerde) ¼"-jacks.
Wanneer u een XLR-connector gebruikt, configureert de voorversterker automatisch de versterking en impedantie om signalen op microfoonniveau te ontvangen. Bij gebruik van een ¼"-stekker accepteert de voorversterker gebalanceerde of ongebalanceerde lijnsignalen. Wanneer u de INST-modus inschakelt (kanalen 1 of 2), is de 1/4"-ingang geoptimaliseerd voor een ongebalanceerd signaal met hoge impedantie.

Lijnuitgangen

U kunt de lijnuitgangen van de Clarett+ OctoPre aansluiten op de analoge lijnuitgangen van randapparatuur (of een ander apparaat), om het te gebruiken als een analoge 8-kanaals microfoonvoorversterker of als een analoge "break-out box" voor ADAT-signalen in de ADATLINE-modus.
De uitgangen zijn gebalanceerd. Kant-en-klare DB25-naar-XLR- of DB25-naar-jack breakout-kabels zijn verkrijgbaar bij professionele audi leveranciers.

Digitale uitgangen

Gebruik de OPTICAL OUT ADAT-poort(en) [18] om de Clarett+ OctoPre aan te sluiten op de ADAT-ingang(en) van een audioapparaat met behulp van TOSLINK optische kabel(s).
De poorten kunnen acht audiokanalen verzenden met een samplefrequentie van 44,1 kHz of 48 kHz via een enkele optische kabel. Bij deze samplefrequenties transporteren de twee poorten dezelfde acht kanalen.
Bij samplefrequenties van 88,2 kHz of 96 kHz verzendt elke poort vier kanalen. De rechterpoort transporteert kanalen 1 tot 4, de linkerpoort transporteert kanalen 5 tot 8; u heeft twee TOSLINK-kabels nodig om alle acht kanalen te verzenden.
Bij samplefrequenties van 176,4 kHz of 192 kHz kan elke poort twee kanalen verzenden. De rechterpoort transporteert kanalen 1 en 2, de linkerpoort transporteert kanalen 3 en 4. De OctoPre is beperkt tot vier kanalen digitale audio bij deze samplefrequenties; de uitgangen van kanalen 5 tot 8 zijn niet beschikbaar via de ADAT-poorten.
Gebruik de SAMPLE RATE-schakelaar [9] om de samplefrequentie te selecteren. Het is essentieel dat de samplefrequentie die is geselecteerd op de Clarett+ OctoPre overeenkomt met de samplefrequentie die is ingesteld op het ontvangende digitale apparaat.

Digitale synchronisatie

Er zijn twee synchronisatie-opties beschikbaar:

Clarett+ OctoPre als clock-leader

Sluit de OctoPre aan op het ontvangende apparaat via de OPTICAL OUT-poort(en) en zorg ervoor dat het ontvangende apparaat is ingesteld om zijn clock van de ADAT-ingang te halen (en dat de samplefrequenties op beide apparaten overeenkomen).
Op de OctoPre moet SYNC worden ingesteld op INTERNAL en de LED zal oplichten.
Een alternatieve methode is om het ontvangende apparaat te synchroniseren met de WORD CLOCK OUT van de Clarett+ OctoPre met behulp van een BNC-kabel. De synchronisatiebron van het ontvangende apparaat moet worden ingesteld op de externe wordclock-ingang.

Clarett+ OctoPre als clock-follower

Sluit de OctoPre aan op uw interface via de OPTICAL OUT-poort(en) en sluit een BNC-kabel aan van de wordclock-leader van het digitale systeem op de WORD CLOCK IN-connector van de OctoPre (en zorg er ook voor dat de samplefrequenties op alle apparaten overeenkomen).
Op de OctoPre moet SYNC worden ingesteld op W/CLOCK en de LED zal oplichten.

Digitale ingangen

Gebruik de OPTICAL IN ADAT-poort(en) [19] als u digitale audio (bijv. de uitvoer van een DAW) naar analoog moet converteren, met behulp van de ADATLINE-modus van de Clarett+ OctoPre.
De rechterpoort kan acht audiokanalen ontvangen met een samplefrequentie van 44,1 kHz of 48 kHz via een enkele optische kabel.
Bij samplefrequenties van 88,2 kHz of 96 kHz kan elke poort vier audiokanalen ontvangen. De rechterpoort transporteert kanalen 1 tot 4, de linkerpoort transporteert kanalen 5 tot 8; u heeft twee TOSLINK-kabels nodig om alle acht kanalen te ontvangen.
Bij samplefrequenties van 176,4 kHz of 192 kHz kan elke poort twee audiokanalen ontvangen. De rechterpoort transporteert kanalen 1 en 2, de linkerpoort transporteert kanalen 3 en 4. De OctoPre is beperkt tot vier kanalen digitale audio bij deze samplefrequenties.
Gebruik de SAMPLE RATE-schakelaar [9] om de gewenste frequentie te selecteren. Het is essentieel dat de samplefrequentie die is geselecteerd op de Clarett+ OctoPre overeenkomt met de samplefrequentie die is ingesteld op het zendende digitale apparaat.

AIR-modus

Een belangrijk kenmerk van alle modellen in de Clarett+-reeks is het analoge voorversterkerontwerp. Het circuit bevat een AIR-functie, die individueel op elk kanaal kan worden geselecteerd. AIR verandert subtiel de frequentierespons van de voorversterker om de impedantie- en resonantie-eigenschappen van de klassieke ISA-microfoonvoorversterkers van Focusrite met transformator na te bootsen. Bij het opnemen met microfoons zult u een verbeterde helderheid en definitie in het middenfrequentiebereik opmerken, precies waar het het meest nodig is voor zang en vele akoestische instrumenten.

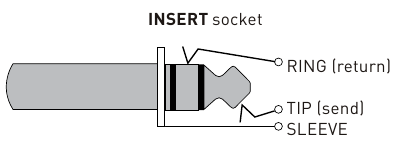

Inserts

Elk voorversterkerkanaal heeft een schakelbaar insertpunt om externe verwerkingsapparatuur zoals compressors of noisegates aan te sluiten. De insert bevat een send en een return: zonder jack in de INSERT-aansluiting is het kanaalsignaalpad ononderbroken. De insert send en return zijn beide ongebalanceerd. Gebruik een TRS-jack die is bedraad met de tip (send) en ring (return) van de jack die is bedraad met twee afzonderlijke kabels; dergelijke kabels (vaak 'Y-kabels' genoemd) zijn verkrijgbaar bij professionele audiol everanciers.
Het insertpunt bevindt zich na het AIR-circuit (externe apparatuur ontvangt een signaal dat is aangepast door AIR) en na de GAIN-regelaars [4] op het voorpaneel. Wanneer u een insertpunt gebruikt, probeer dan de in- en uitgangsniveaus van de externe processor aan te passen, zodat het retoursignaal ongeveer hetzelfde niveau heeft als de send. Als de externe processor te veel versterking heeft, loopt u het risico op overbelasting in de OctoPre, dus gebruik de kanaalmeters [7] om het retoursignaalniveau te controleren.

Zonder jack in de INSERT-aansluiting is het kanaalpad ononderbroken.

Met een TRS-jack in de INSERT-aansluiting: Tip is insert send Ring is insert return
Gebruik de INSERT/AIR-knoppen [6] op het voorpaneel om het insertpunt in te schakelen. (Selecteer eerst INSERT met de hoofdschakelaar [8].) De kanaal-LED licht groen op om de selectie te bevestigen.

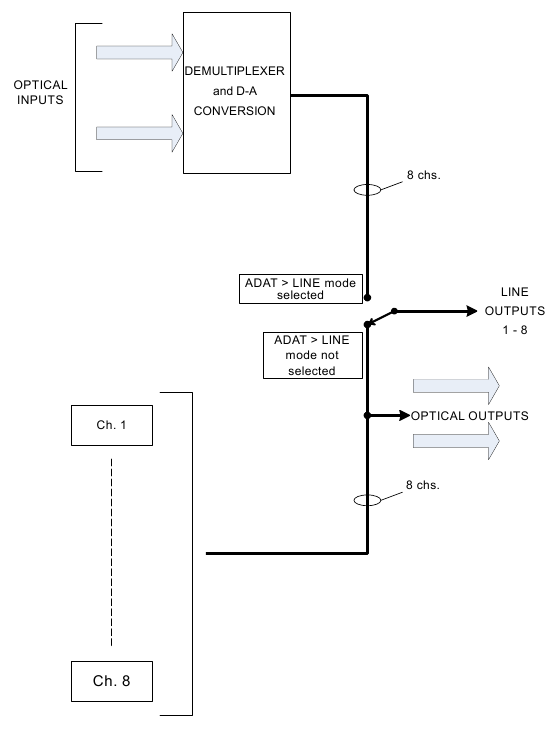

ADAT-naar-lijnmodus

Het selecteren van ADATLINE-modus ([12] op het voorpaneel) wijst de acht bronnen die de analoge LINE OUTPUTS D-sub-connector [20] voeden opnieuw toe. In normale werking zijn de microfoonvoorversterkeruitgangskanalen beschikbaar op deze D-sub-connector; in ADATLINE-modus voeden de ADAT digitale signalen op de OPTICAL IN-poort(en) de D-sub-connector, na D-naar-A-conversie.

Met deze modus kunt u de Clarett+ OctoPre gebruiken om een 8-kanaals ADAT-formaatuitgang (bijvoorbeeld van een DAW) aan te sluiten op een set analoge ingangen. U kunt bijvoorbeeld de kanalen van uw DAW naar randapparatuur sturen om als onderdeel van uw mixproces te gebruiken.
Wanneer ADATLINE-modus is ingeschakeld, zijn de acht Clarett-microfoonvoorversterkers nog steeds operationeel en blijven hun uitgangen beschikbaar op de OPTICAL OUT-poorten.

VOORBEELDCONFIGURATIES

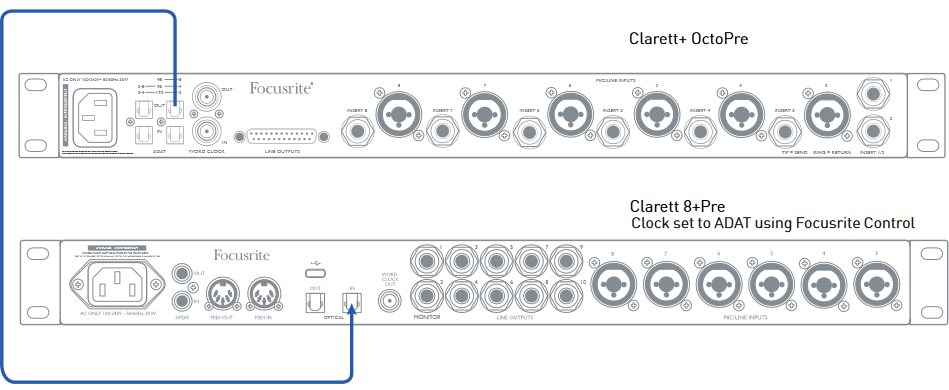

Clarett+ OctoPre met audio-interface: OctoPre als klokleider

Hier is de OPTICAL OUT op de Clarett+ OctoPre verbonden met de OPTICAL IN op een Focusrite Clarett+ 8Pre audio-interface met een enkele optische kabel. Beide units werken op een samplefrequentie van 44,1 kHz. De klokbron van de OctoPre is ingesteld op INTERNAL en de 8Pre is ermee gesynchroniseerd, omdat de klokbron is ingesteld op ADAT (via Focusrite Control).
Deze opstelling zou het bijvoorbeeld mogelijk maken om tot 16 microfoon- of lijnbronnen tegelijkertijd in een DAW op te nemen en is ideaal voor het opnemen van een live band.

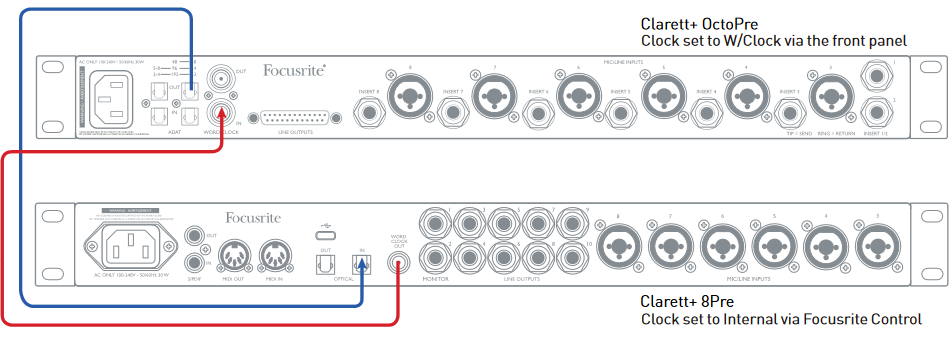

Clarett+ OctoPre met audio-interface: audio-interface als klokleider

Hier is de OPTICAL OUT op de Clarett+ OctoPre verbonden met de OPTICAL IN op een Focusrite Clarett+ 8Pre audio-interface met een enkele optische kabel. Beide units werken op een samplefrequentie van 44,1 kHz. De klokbron van de OctoPre is ingesteld op W/CLOCK en de WORD CLOCK IN-ingang is verbonden met de WORD CLOCK OUT op de Clarett+ 8Pre met een BNC-kabel. De klokbron van de Clarett+ 8Pre is ingesteld op INTERNAL (via Focusrite Control), waardoor het de synchronisatieleider is. Het zou ook geschikt zijn voor elke andere audio-interface met een ADAT-ingang en een wordclock-uitgang.

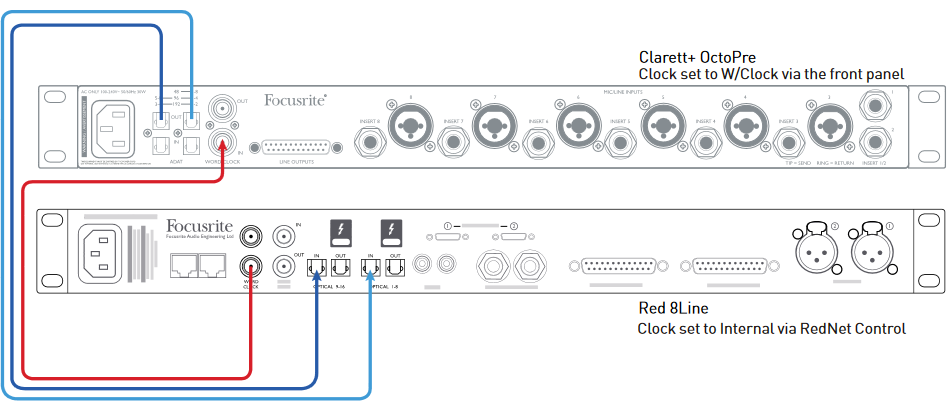

Clarett+ OctoPre met Red 8Line – SMUX-II- en SMUX-IV-modi

Dit voorbeeld toont een vergelijkbare opstelling als voorbeeld 2, maar met een Focusrite Red 8Line audio-interface die draait op een samplefrequentie van 96 kHz ("SMUX-II"-modus). Beide units moeten op 96 kHz worden ingesteld; je hebt twee optische kabels nodig die elk vier audiokanalen transporteren. De Red 8Line is de synchronisatieleider.
Deze opstelling is ook van toepassing met een samplefrequentie van 192 kHz ("SMUX-IV"-modus); elke optische kabel transporteert dan twee audiokanalen.
De opstelling in dit voorbeeld is ook geschikt voor elke andere 96/192 kHz-compatibele audio-interface met twee ADAT-ingangen en een wordclock-uitgang.

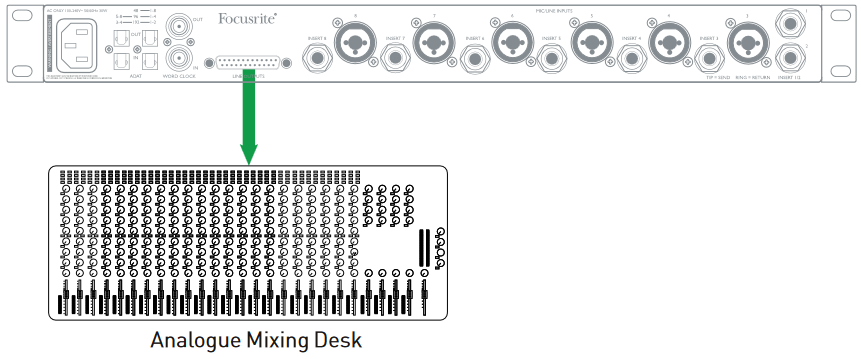

Clarett+ OctoPre met analoge mengtafel

Deze opstelling gebruikt de microfoonvoorversterkers en AIR-modus van de Clarett+ OctoPre om een hoogwaardige "front-end" te bieden voor een analoge mengtafel. Gebruik een 8-voudige kabelboom om de LINE OUT-aansluiting van de OctoPre aan te sluiten op acht lijningangen op de mengtafel; dit vereist een 25-pins D-sub aan de ene kant en acht connectoren die geschikt zijn voor de lijningangen van de tafel aan de andere kant. (Kant-en-klare kabelbomen zijn verkrijgbaar bij professionele audioleveranciers).
Deze opstelling zou ook geschikt zijn om de OctoPre te gebruiken als een ingangstrap met elk type 8-kanaals analoog apparaat.
Omdat de ADAT OUT-poorten van de Clarett+ OctoPre altijd actief zijn, kun je de uitvoering ook gelijktijdig opnemen op een DAW (of ander opnameapparaat) met een ADAT-interface.

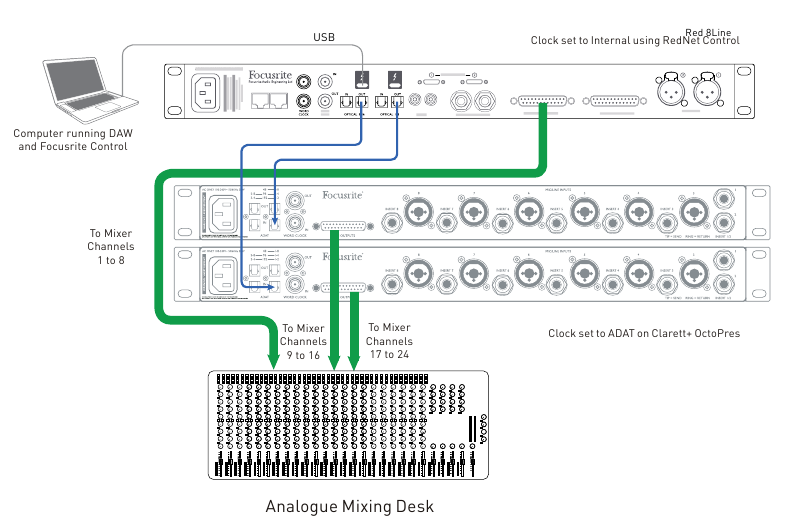

Clarett+ OctoPre in ADAT-naar-lijn-modus

Dit voorbeeld laat zien hoe je een groter aantal DAW-tracks kunt aansluiten op een analoge mengtafel voor mixdown. De 8 analoge uitgangen van een Red 8Line-interface zijn aangesloten op tafelkanalen 1 tot 8. Sluit de OPTICAL OUT-poorten van de Red 8Line aan op de OPTICAL IN-poorten van twee Clarett+ OctoPres en schakel ADATLINE in op beide. Een kabelboom zoals in voorbeeld 4 wordt gebruikt om de twee OctoPres aan te sluiten op kanalen 9 tot 24 van de tafel.
De Red 8Line zou normaal gesproken de synchronisatieleider zijn in deze situatie, dus de klokbron is ingesteld op Internal. De klokbron op beide Clarett+ OctoPres is ingesteld op ADAT, dus beide synchroniseren met de Red 8Line via de ADAT-optische verbindingen.
Met de opstelling in dit voorbeeld kun je 16 DAW-tracks naar de tafel sturen als je slechts één Clarett+ OctoPre gebruikt.
De bovenstaande kanaalaantallen zijn van toepassing bij een samplefrequentie van 44,1/48 kHz, waarbij een Focusrite Red 8Line de primaire interface is.

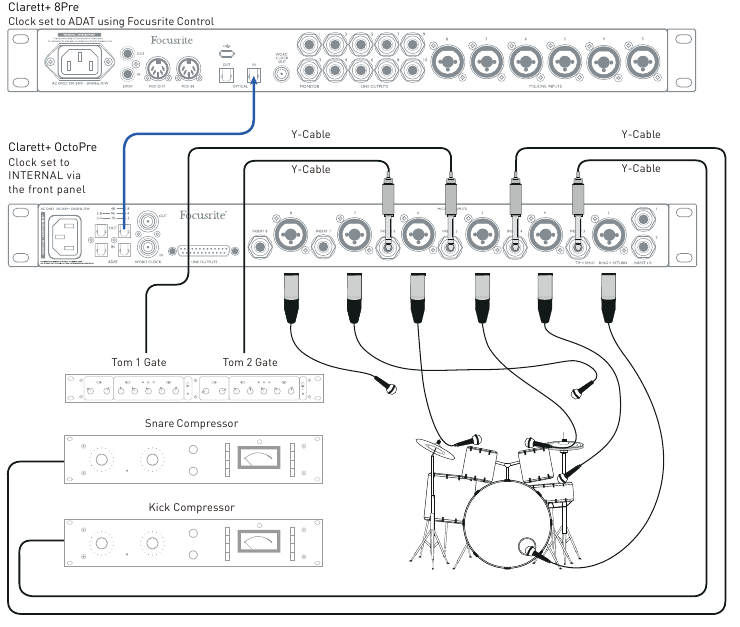

De inserts van de Clarett+ OctoPre gebruiken om drums op te nemen

Bij het opnemen van akoestische drums kun je dynamische controle op verschillende manieren gebruiken om het geluid te krijgen dat je zoekt. Compressie wordt vaak toegevoegd aan kick- en snaredrums om het geluid dikker te maken, terwijl noise gates effectief zijn op toms om het lekken tussen de drummicrofoons te minimaliseren.
Gebruik kabelbomen met een TRS-jack aan de ene kant, bedraad met twee XLR's, TRS-jacks of TS-jacks, afhankelijk van de outboard processors. De "tip" van de TRS-jack aan de OctoPre-kant moet naar de ingang van de processor gaan, de "ring" naar de uitgang.

CLARETT+ OCTOPRE TECHNISCHE SPECIFICATIES

Prestatiespecificaties

Fysieke en elektrische eigenschappen

PROBLEEMOPLOSSING

Voor hulp bij het opstarten met uw Clarett+, gaat u naar:
focusrite.com/get-started
Als u vragen heeft of op enig moment hulp nodig heeft met uw Clarett+, gaat u naar ons Helpcentrum.
Hier kunt u ook contact opnemen met ons ondersteuningsteam:
support.focusrite.com

COPYRIGHT- EN JURIDISCHE MEDEDELINGEN

Focusrite, Clarett en OctoPre zijn geregistreerde handelsmerken van Focusrite Audio Engineering Ltd. in de Verenigde Staten en andere landen.
ADAT is een geregistreerd handelsmerk van inMusic Brands in de VS en andere landen.
De Tascam is een eigen formaat dat is ontwikkeld door de TEAC Corporation.
2022 © Focusrite Audio Engineering Limited. Alle rechten voorbehouden.
