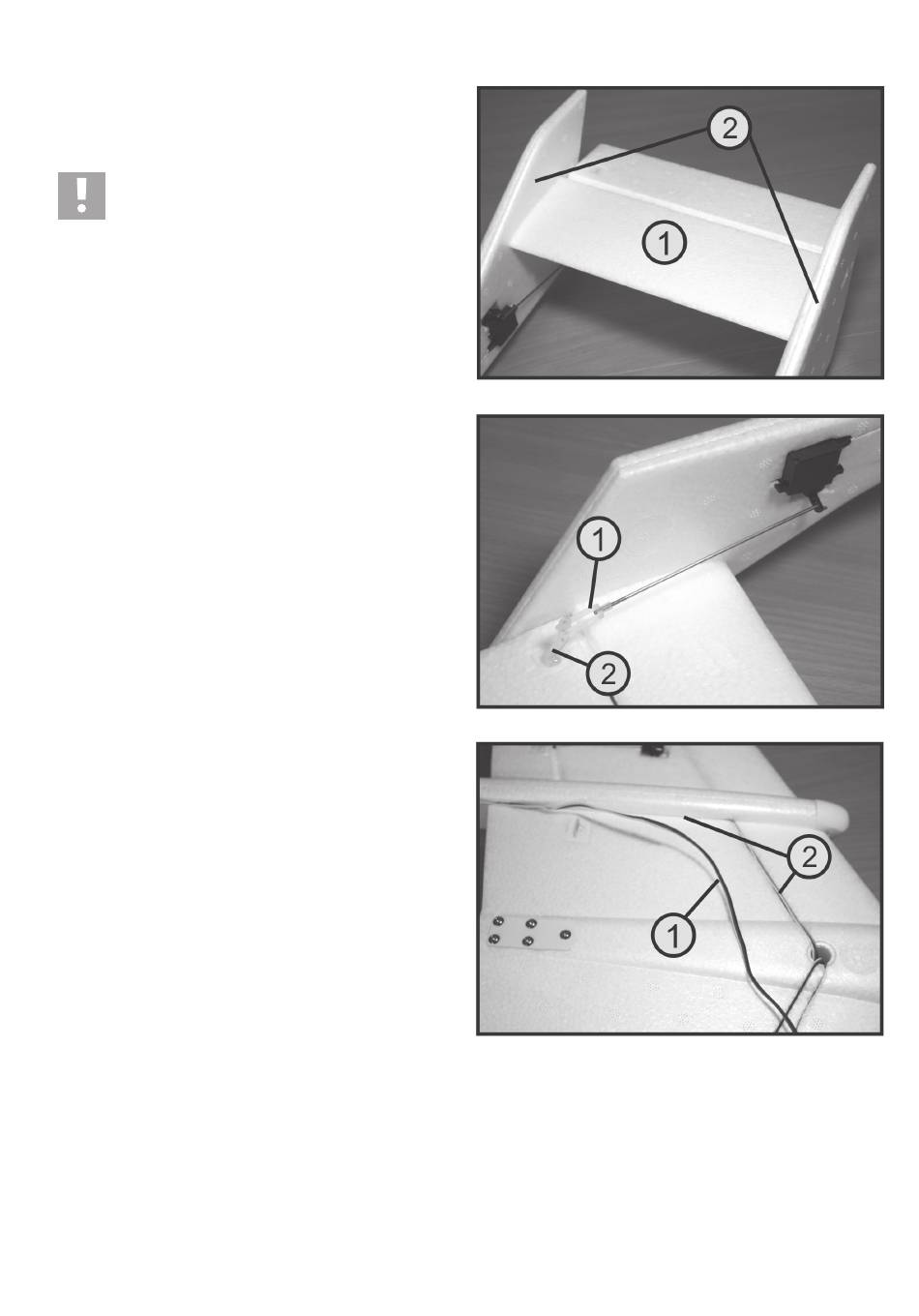

c) Montage & liaison de la gouverne de profondeur
Enlevez la bande de protection du film adhésif sur les côtés de la gouverne de
profondeur (1) et à l'intérieur des poutres de queue (2).
Ecartez légèrement les poutres de queue et collez la gouverne de profondeur
entre les deux.
Attention :
Le guignol de la gouverne de profondeur doit être orienté vers le
bas !
Accrochez la chape (1) dans le trou médian du guignol de gouverne (2).
Poser le câble du servo de la gouverne de profondeur (1) dans la fente (2)
située entre la poutre de queue et l'aile.
Guidez ensuite le câble dans le chemin de câble de l'aile jusqu'au trou de
traversée et passez le au travers.
