Leveringsomvang
3
Leveringsomvang
Leveringsomvang op volledigheid controleren. Alleen onderdelen zon-
der gebreken installeren
> 2000 m
NHN
1
3 4x
4
5

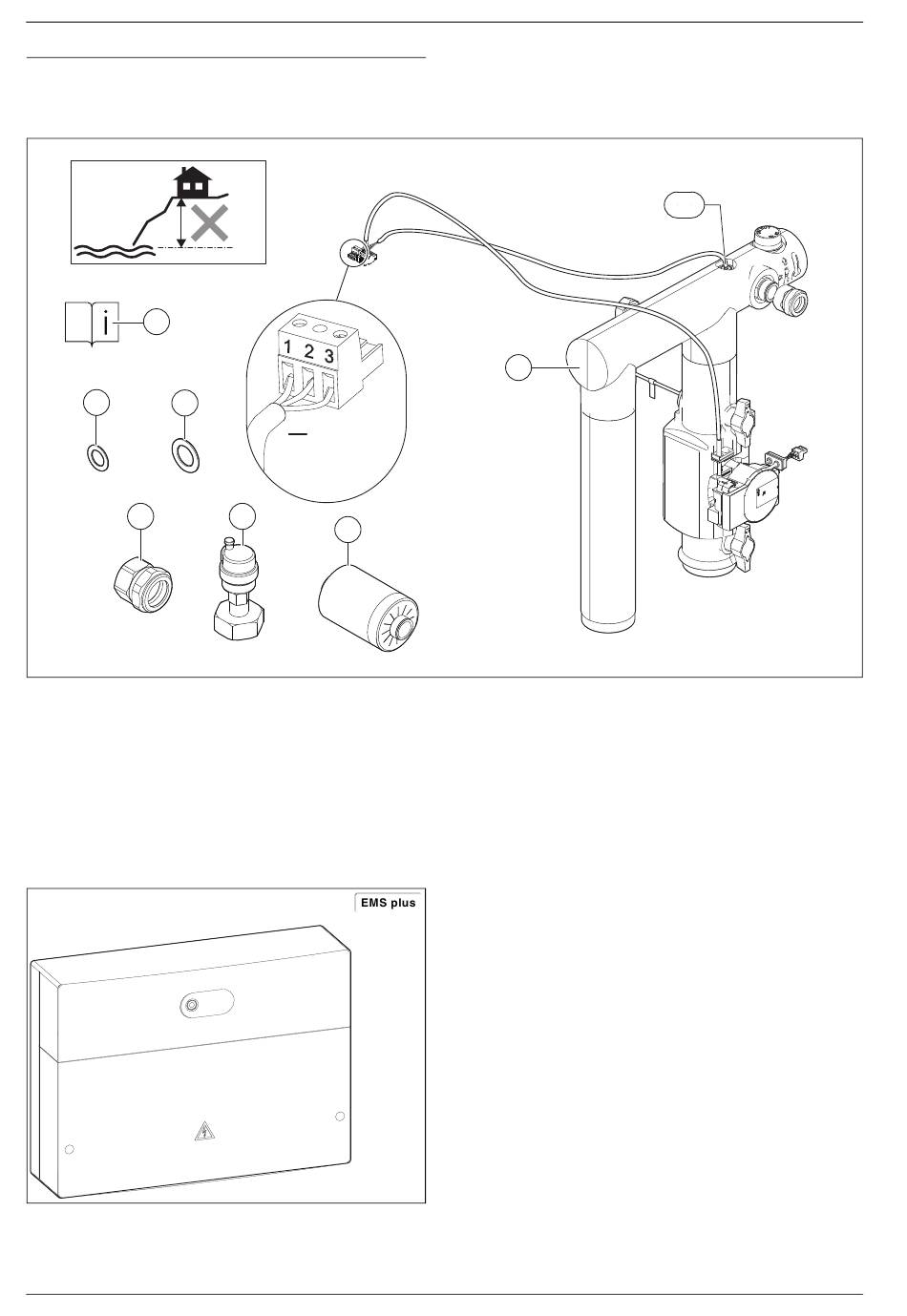

Afb. 1
Leveringsomvang HF-Set HYC40
[1]
Installatiehandleiding
[2]
HF-Set HYC40
[3]
4x dichting Ø 24 x 30,5 x 2
[4]
Dichting Ø 27 x 38 x 2
[5]
Aansluiting cpl G1/DN27
[6]
Automatische ontluchter
[7]
Verlenging
TH1 temperatuurssensor systeemretour (groene stekker)
TH2 retourtemperatuursensor voor warmtepomp (rode stekker)
Afb. 2
HM200.2
4
LIN
1 - blau/blue
2 - schwarz/black
3 - braun/brown
6
7
• Leidinggroep HF-Set HYC40 (afb. 1).
• Elektronicamodule voor hybride systemen (toebehoren, afb. 2).
2
Optie
• Leidinggroep voor zijaansluiting van de warmtepomp (links, rechts of
naar achteren), afhankelijk van de installatievariant; afb. 3, [1 – 5].
• Leidinggroep boilerverbinding voor onderliggende boiler
(afb. 10; separate installatiehandleiding).
• Leidinggroep boilerverbinding voor naaststaande boiler, afhankelijk
van installatievariant (afb. 13 en 14); separate installatiehand-
leiding).
• Leidinggroep voor aansluiting op cv-circuitset (afb. 3, [6 – 11]).
• Leidinggroep Hybrid Bypass voor aansluiting, indien geen boiler
wordt gebruikt (separate installatiehandleiding).
TH1
0010053762-001
HF-Set HYC40 – 6721877631 (2024/07)
